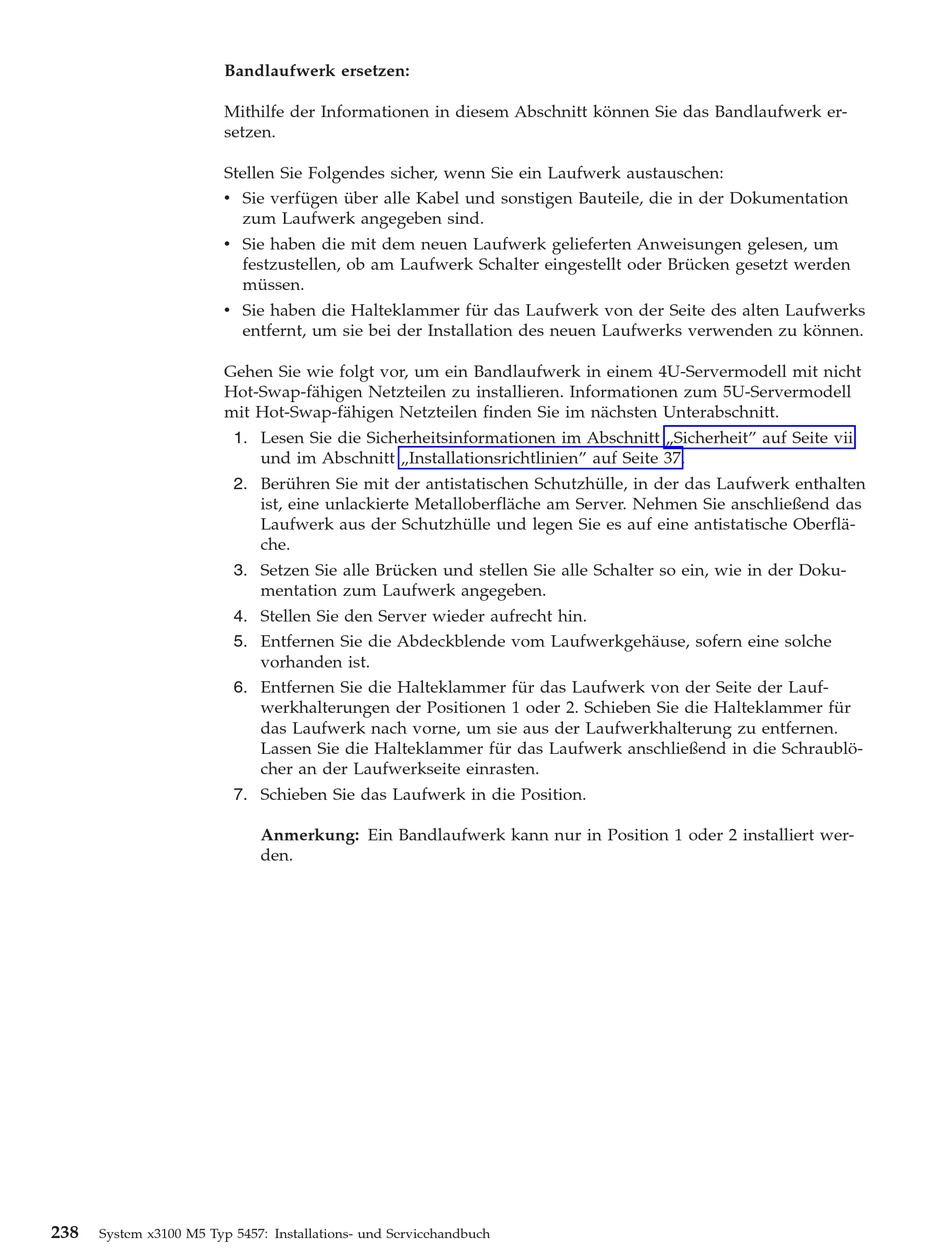

Bandlaufwerk ersetzen:
Mithilfe der Informationen in diesem Abschnitt können Sie das Bandlaufwerk er-
setzen.
Stellen Sie Folgendes sicher, wenn Sie ein Laufwerk austauschen:
v Sie verfügen über alle Kabel und sonstigen Bauteile, die in der Dokumentation
v Sie haben die mit dem neuen Laufwerk gelieferten Anweisungen gelesen, um
v Sie haben die Halteklammer für das Laufwerk von der Seite des alten Laufwerks
Gehen Sie wie folgt vor, um ein Bandlaufwerk in einem 4U-Servermodell mit nicht
Hot-Swap-fähigen Netzteilen zu installieren. Informationen zum 5U-Servermodell
mit Hot-Swap-fähigen Netzteilen finden Sie im nächsten Unterabschnitt.
238
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
zum Laufwerk angegeben sind.
festzustellen, ob am Laufwerk Schalter eingestellt oder Brücken gesetzt werden
müssen.
entfernt, um sie bei der Installation des neuen Laufwerks verwenden zu können.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten
ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das
Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä-
che.
3. Setzen Sie alle Brücken und stellen Sie alle Schalter so ein, wie in der Doku-
mentation zum Laufwerk angegeben.
4. Stellen Sie den Server wieder aufrecht hin.
5. Entfernen Sie die Abdeckblende vom Laufwerkgehäuse, sofern eine solche
vorhanden ist.
6. Entfernen Sie die Halteklammer für das Laufwerk von der Seite der Lauf-
werkhalterungen der Positionen 1 oder 2. Schieben Sie die Halteklammer für
das Laufwerk nach vorne, um sie aus der Laufwerkhalterung zu entfernen.
Lassen Sie die Halteklammer für das Laufwerk anschließend in die Schraublö-
cher an der Laufwerkseite einrasten.
7. Schieben Sie das Laufwerk in die Position.
Anmerkung: Ein Bandlaufwerk kann nur in Position 1 oder 2 installiert wer-
den.
