5. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung
6. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an-
7. Starten Sie das Konfigurationsdienstprogramm und setzen Sie die Konfigurati-

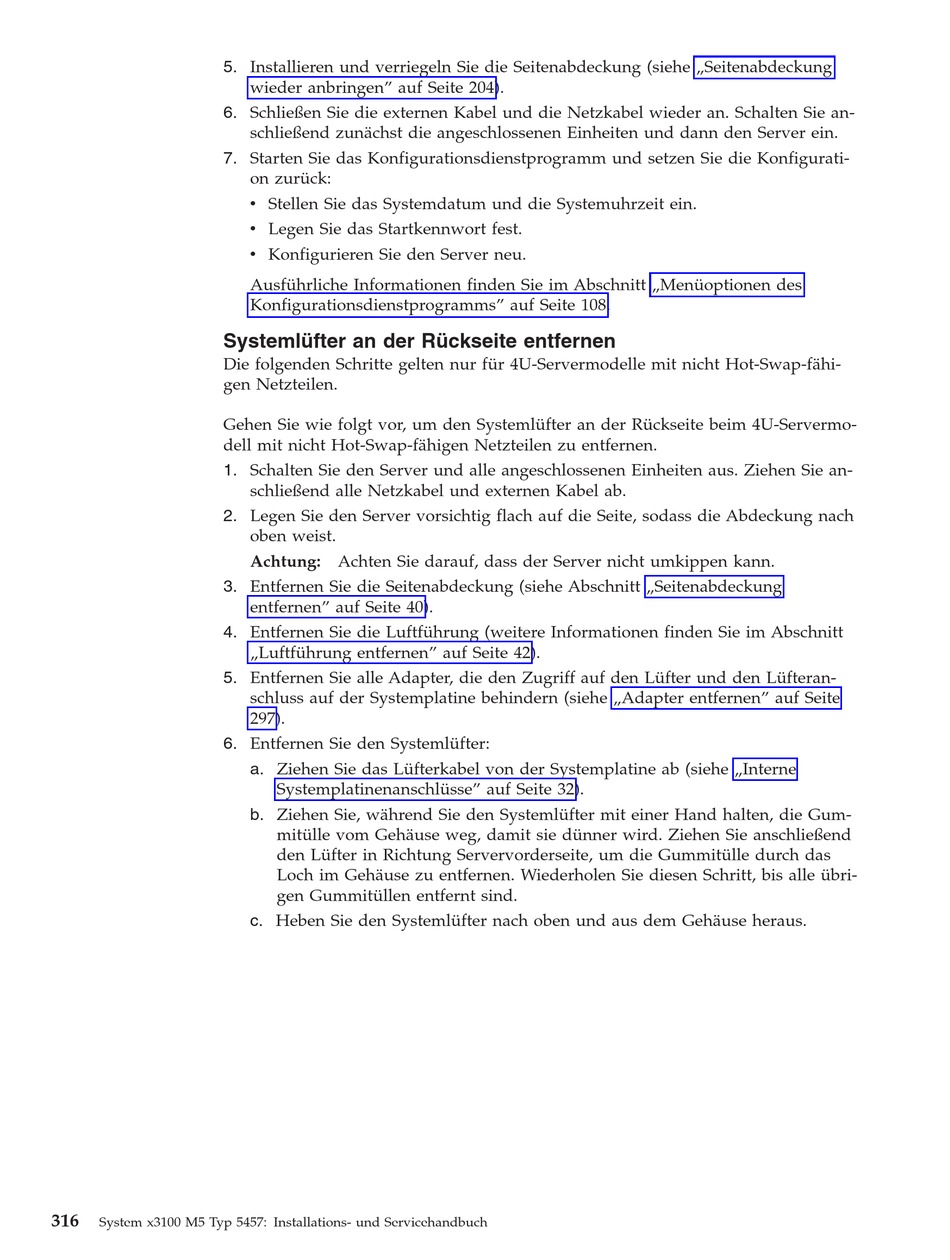

Systemlüfter an der Rückseite entfernen
Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht Hot-Swap-fähi-
gen Netzteilen.
Gehen Sie wie folgt vor, um den Systemlüfter an der Rückseite beim 4U-Servermo-
dell mit nicht Hot-Swap-fähigen Netzteilen zu entfernen.
1. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie an-
2. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach
3. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
4. Entfernen Sie die Luftführung (weitere Informationen finden Sie im Abschnitt
5. Entfernen Sie alle Adapter, die den Zugriff auf den Lüfter und den Lüfteran-
6. Entfernen Sie den Systemlüfter:
316
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
wieder anbringen" auf Seite 204).
schließend zunächst die angeschlossenen Einheiten und dann den Server ein.
on zurück:
v Stellen Sie das Systemdatum und die Systemuhrzeit ein.
v Legen Sie das Startkennwort fest.
v Konfigurieren Sie den Server neu.
Ausführliche Informationen finden Sie im Abschnitt „Menüoptionen des
Konfigurationsdienstprogramms" auf Seite 108.
schließend alle Netzkabel und externen Kabel ab.
oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
entfernen" auf Seite 40).
„Luftführung entfernen" auf Seite 42).
schluss auf der Systemplatine behindern (siehe „Adapter entfernen" auf Seite
297).
a. Ziehen Sie das Lüfterkabel von der Systemplatine ab (siehe „Interne
Systemplatinenanschlüsse" auf Seite 32).
b. Ziehen Sie, während Sie den Systemlüfter mit einer Hand halten, die Gum-
mitülle vom Gehäuse weg, damit sie dünner wird. Ziehen Sie anschließend
den Lüfter in Richtung Servervorderseite, um die Gummitülle durch das
Loch im Gehäuse zu entfernen. Wiederholen Sie diesen Schritt, bis alle übri-
gen Gummitüllen entfernt sind.
c. Heben Sie den Systemlüfter nach oben und aus dem Gehäuse heraus.
