Die folgende Tabelle bezieht sich auf Abb. 31.
Tabelle 1. Ermitteln Sie anhand dieser Tabelle die Anschlusspositionen für das Dateimodul, das Controllergehäuse
und die Erweiterungseinheiten. Folgen Sie den Links, um Details zu den Anschlusspositionen aufzurufen.
Schlüs-
sel
Beschreibung
A
Oberes Dateimodul. Abb. 9 auf Seite 11 enthält De-
tails zu den Anschlusspositionen.
B
Unteres Dateimodul. Abb. 9 auf Seite 11 enthält De-
tails zu den Anschlusspositionen.
C
Controllergehäuse. Diese Einheit besteht aus zwei
Einschüben, einem oberen und einem unteren Ein-
schub. Der untere Einschub ist um 180 Grad ge-
dreht. Abb. 3 auf Seite 7 enthält Details zu den
Anschlusspositionen.
D
Erweiterungsgehäuse. Diese Konfiguration ist für
die Gehäuseeinheiten 1, 3, 5 vorgesehen. Diese Ein-
heit besteht aus zwei Einschüben, einem oberen
und einem unteren Einschub. Der untere Einschub
ist um 180 Grad gedreht. Abb. 6 auf Seite 9 enthält
Details zu den Anschlusspositionen.
E
Erweiterungsgehäuse. Diese Konfiguration ist für
die Gehäuseeinheiten 2, 4, 6 vorgesehen. Diese Ein-
heit besteht aus zwei Einschüben, einem oberen
und einem unteren Einschub. Der untere Einschub
ist um 180 Grad gedreht. Abb. 6 auf Seite 9 enthält
Details zu den Anschlusspositionen.

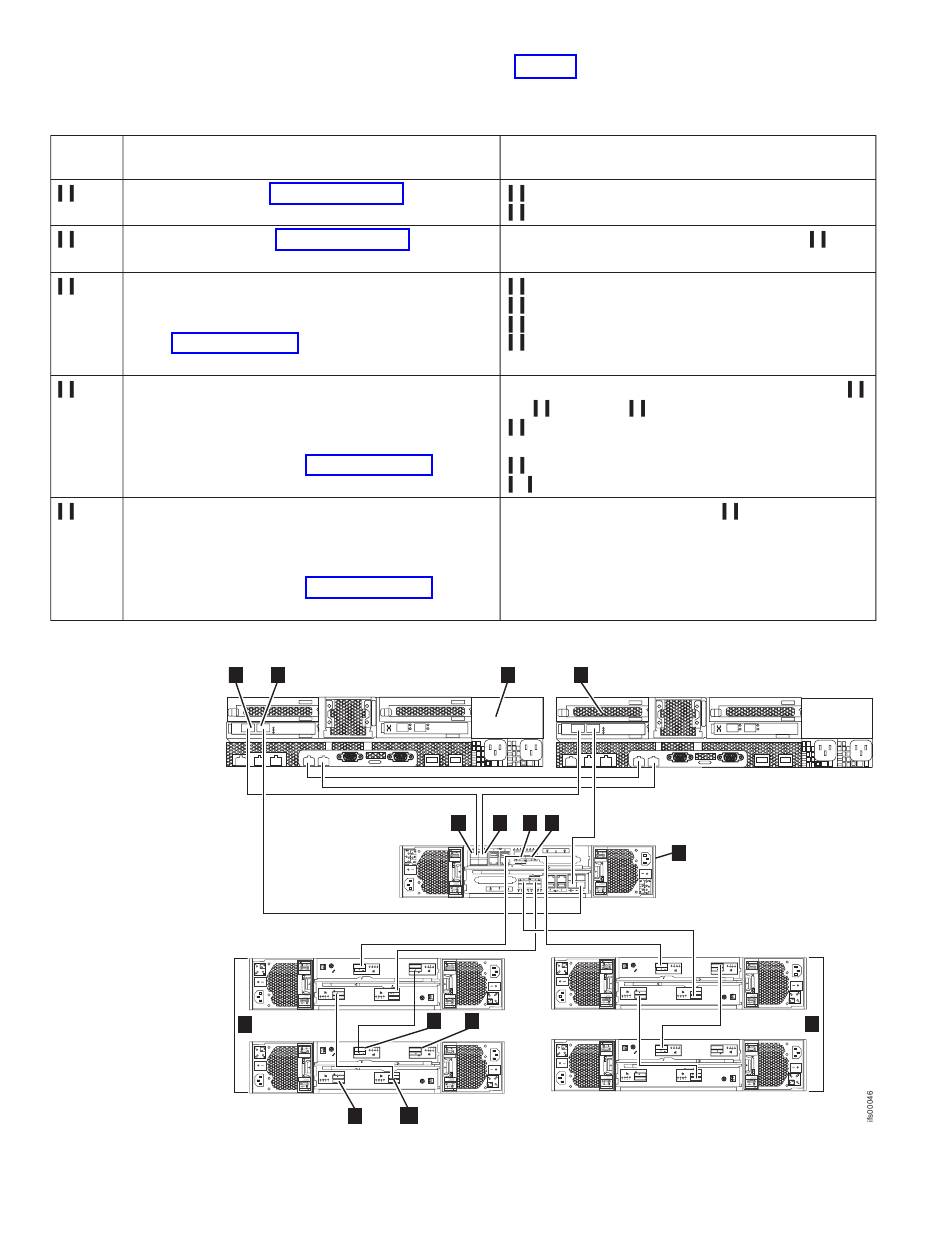

Abbildung 31. Interne Kabelverbindungen zwischen den Dateimodulen (A & B), dem
Controllergehäuse (C) und den Erweiterungsgehäusen (D & E).
32
Storwize V7000 Unified: Handbuch für die Schnellinstallation
1
2
3
PCI
4
VORSICHT
Stromzufuhr
komplett
abschalten
D
VORSICHT
Stromzufuhr
komplett
abschalten
9
10
1 Fibre Channel-Steckplatz 2, Port 2
2 Fibre Channel-Steckplatz 2, Port 1
Anschlüsse sind identisch mit Dateimodul A
3 Fibre Channel-Port 1
4 Fibre Channel-Port 2
5 SAS-Port 1
6 SAS-Port 2
Anmerkung: Alle Anschlusspositionen sind für D
bis E identisch 7 SAS-Port 1
8 SAS-Port 2
Die untere Einheit ist um 180 Grad gedreht:
9 SAS-Port 2
10 SAS-Port 1
Anschlüsse sind identisch mit D .
A
B
3
4
5
6
VORSICHT
VORSICHT
Stromzufuhr
Stromzufuhr
komplett
komplett
abschalten
abschalten
VORSICHT
VORSICHT
Stromzufuhr
Stromzufuhr
komplett
komplett
abschalten
abschalten
7
8
VORSICHT
VORSICHT
Stromzufuhr
komplett
Stromzufuhr
abschalten
komplett
abschalten
3
PCI
4
C
VORSICHT
Stromzufuhr
komplett
abschalten
E
VORSICHT
Stromzufuhr
komplett
abschalten
