Anschluss für Lüfter 2

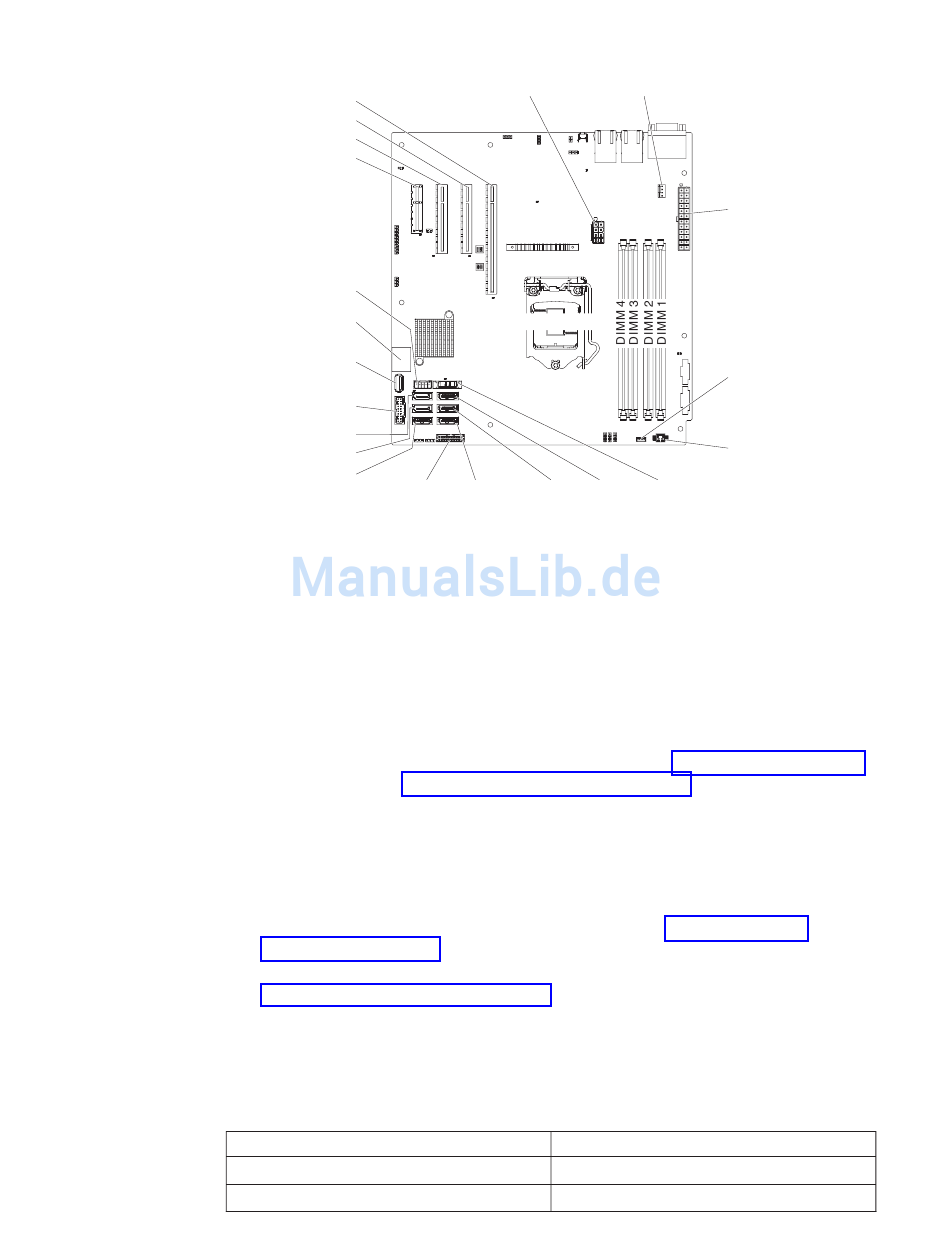

Abbildung 25. DIMM-Steckplätze auf der Systemplatine
Achtung: Wenn interne Serverkomponenten bei eingeschaltetem Server statisch
aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu Da-
tenverlust kommen. Um dies zu verhindern, sollten Sie immer ein Antistatikarm-
band oder ein anderes Erdungssystem verwenden, wenn Sie am eingeschalteten
Server arbeiten.
Gehen Sie wie folgt vor, um bei 4U-Servermodellen mit nicht Hot-Swap-fähigen
Netzteilen ein DIMM zu installieren. Informationen zum 5U-Servermodell mit Hot-
Swap-fähigen Netzteilen finden Sie im nächsten Unterabschnitt.
50
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
PCI-Steckplatz 1
PCI-Steckplatz 2
PCI-Steckplatz 3
PCI-Steckplatz 4
USB-Hypervisor-
Anschluss
USB-Bandlaufwerk-
anschluss
USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
SATA-Anschluss 4
SATA-Anschluss 3
Anschluss für Bediener-
informationsanzeige
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka-
bel und alle externen Kabel vom Server ab.
3. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung
nach oben weist.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
4. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung
entfernen" auf Seite 40).
5. Entfernen Sie die Luftführung (weitere Informationen finden Sie im Abschnitt
„Luftführung entfernen" auf Seite 42).
6. Stellen Sie fest, wo sich die DIMM-Steckplätze auf der Systemplatine befinden.
Bestimmen Sie, in welche Steckplätze Sie die DIMMs installieren werden. Ins-
tallieren Sie die DIMMs in der Reihenfolge, die in der folgenden Tabelle ange-
geben ist.
Tabelle 6. DIMM-Installationsreihenfolge
Anzahl von DIMMs
Erstes DIMM-Paar
Zweites DIMM-Paar
Netzanschluss für
Mikroprozessor
Anschluss für Lüfter 1
Mikroprozessor
SATA-
SATA-
SATA-
Anschluss 2
Anschluss 1
Anschluss 0
Installationsreihenfolge (Steckplätze)
1, 3
2, 4
Netzteilanschluss
Anschluss für
thermischen Sensor
Netzteilanschluss
der Rückwandplatine
für Festplattenlaufwerke
Batterie
