Interne Systemplatinenanschlüsse

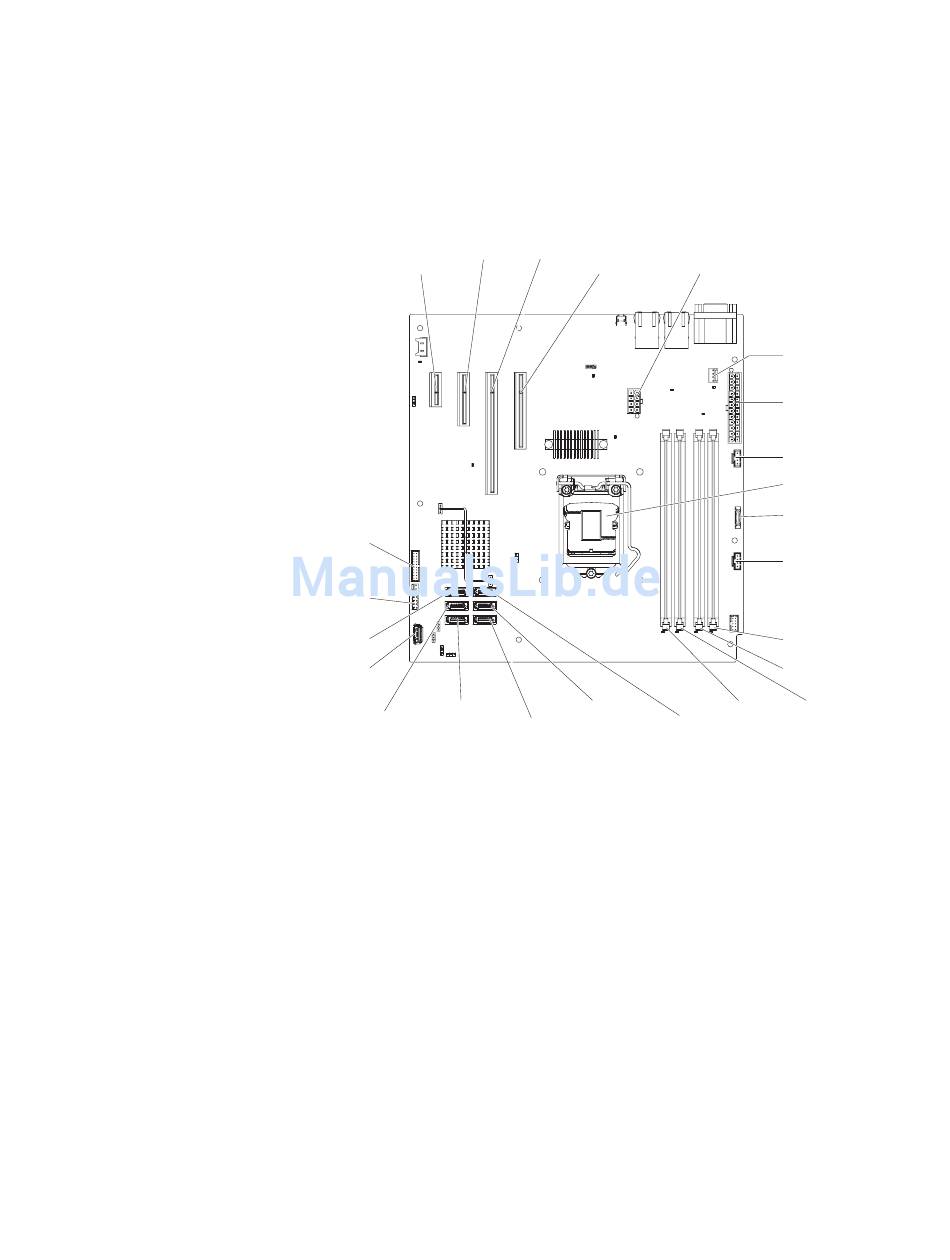

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine
dargestellt.
Anmerkung: Je nach Servermodell können sich die Anschlüsse Ihrer Systemplatine
geringfügig von den hier abgebildeten unterscheiden.
PCI-Steckplatz 4
Anschluss an
der Vorderseite
USB-Anschluss
an der Vorderseite
SATA-Anschluss 5
USB-Band-
laufwerk-
anschluss
SATA-Anschluss 4
Abbildung 7. Interne Anschlüsse auf der Systemplatine
PCI-Steckplatz 3 PCI-Steckplatz 2
SATA-Anschluss 3
SATA-Anschluss 1
SATA-Anschluss 2
Netzanschluss 2
PCI-Steckplatz 1
DIMM 4
SATA-Anschluss 0
Kapitel 2. Zusatzeinrichtungen installieren
Anschluss für
Systemlüfter
Netzanschluss 1
Netzanschluss 3
Mikroprozessor
Batterie
Netzanschluss 4
DIMM 1
DIMM 2
DIMM 3
