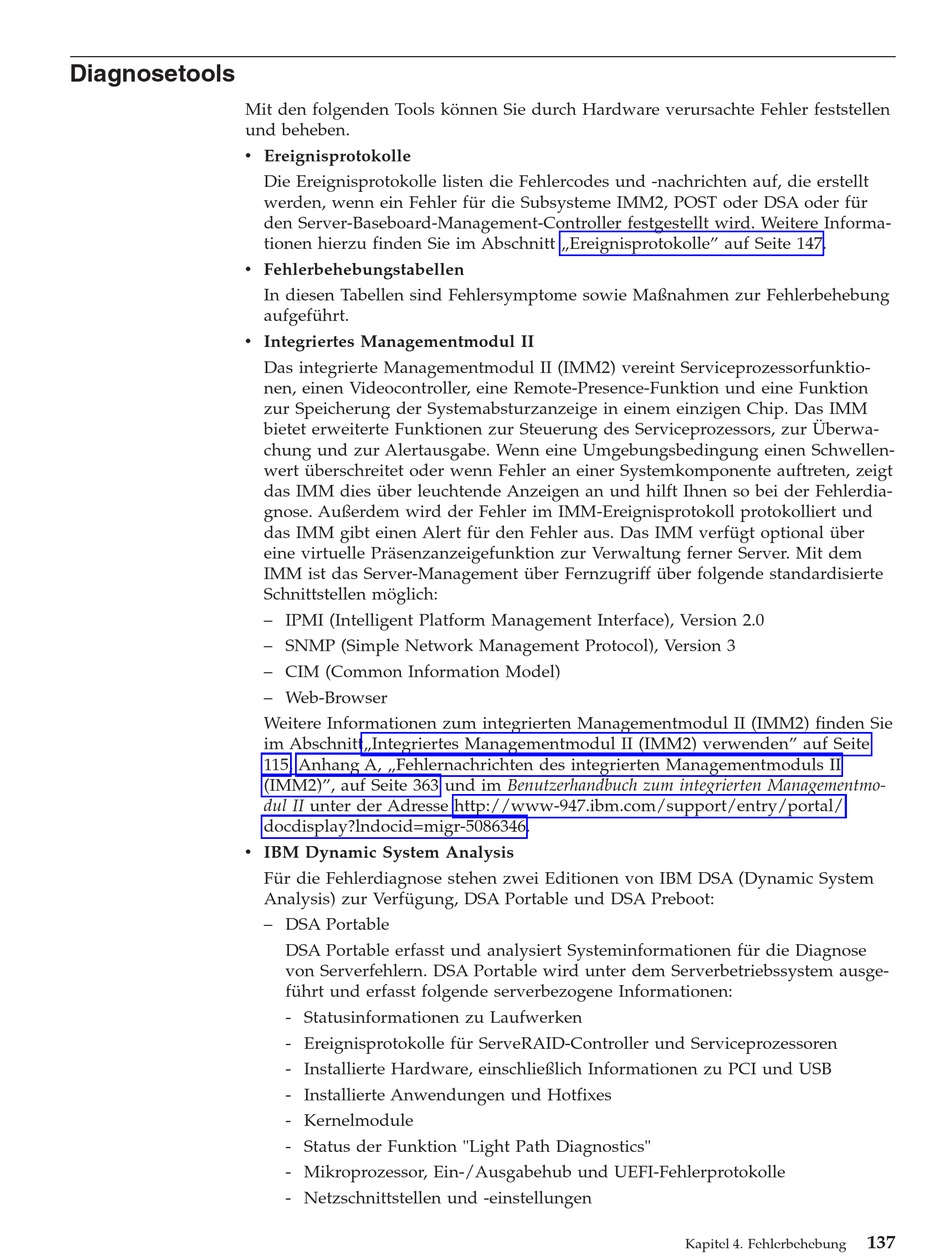

Diagnosetools
Mit den folgenden Tools können Sie durch Hardware verursachte Fehler feststellen
und beheben.
v Ereignisprotokolle
v Fehlerbehebungstabellen
v Integriertes Managementmodul II
v IBM Dynamic System Analysis
Die Ereignisprotokolle listen die Fehlercodes und -nachrichten auf, die erstellt
werden, wenn ein Fehler für die Subsysteme IMM2, POST oder DSA oder für
den Server-Baseboard-Management-Controller festgestellt wird. Weitere Informa-
tionen hierzu finden Sie im Abschnitt „Ereignisprotokolle" auf Seite 147.
In diesen Tabellen sind Fehlersymptome sowie Maßnahmen zur Fehlerbehebung
aufgeführt.
Das integrierte Managementmodul II (IMM2) vereint Serviceprozessorfunktio-
nen, einen Videocontroller, eine Remote-Presence-Funktion und eine Funktion
zur Speicherung der Systemabsturzanzeige in einem einzigen Chip. Das IMM
bietet erweiterte Funktionen zur Steuerung des Serviceprozessors, zur Überwa-
chung und zur Alertausgabe. Wenn eine Umgebungsbedingung einen Schwellen-
wert überschreitet oder wenn Fehler an einer Systemkomponente auftreten, zeigt
das IMM dies über leuchtende Anzeigen an und hilft Ihnen so bei der Fehlerdia-
gnose. Außerdem wird der Fehler im IMM-Ereignisprotokoll protokolliert und
das IMM gibt einen Alert für den Fehler aus. Das IMM verfügt optional über
eine virtuelle Präsenzanzeigefunktion zur Verwaltung ferner Server. Mit dem
IMM ist das Server-Management über Fernzugriff über folgende standardisierte
Schnittstellen möglich:
– IPMI (Intelligent Platform Management Interface), Version 2.0
– SNMP (Simple Network Management Protocol), Version 3
– CIM (Common Information Model)
– Web-Browser
Weitere Informationen zum integrierten Managementmodul II (IMM2) finden Sie
im Abschnitt„Integriertes Managementmodul II (IMM2) verwenden" auf Seite
115, Anhang A, „Fehlernachrichten des integrierten Managementmoduls II
(IMM2)", auf Seite 363 und im Benutzerhandbuch zum integrierten Managementmo-
dul II unter der Adresse http://www-947.ibm.com/support/entry/portal/
docdisplay?lndocid=migr-5086346.
Für die Fehlerdiagnose stehen zwei Editionen von IBM DSA (Dynamic System
Analysis) zur Verfügung, DSA Portable und DSA Preboot:
– DSA Portable
DSA Portable erfasst und analysiert Systeminformationen für die Diagnose
von Serverfehlern. DSA Portable wird unter dem Serverbetriebssystem ausge-
führt und erfasst folgende serverbezogene Informationen:
- Statusinformationen zu Laufwerken
- Ereignisprotokolle für ServeRAID-Controller und Serviceprozessoren
- Installierte Hardware, einschließlich Informationen zu PCI und USB
- Installierte Anwendungen und Hotfixes
- Kernelmodule
- Status der Funktion "Light Path Diagnostics"
- Mikroprozessor, Ein-/Ausgabehub und UEFI-Fehlerprotokolle
- Netzschnittstellen und -einstellungen
Kapitel 4. Fehlerbehebung
137
