SATA-Anschluss 2
SATA-Anschluss 1

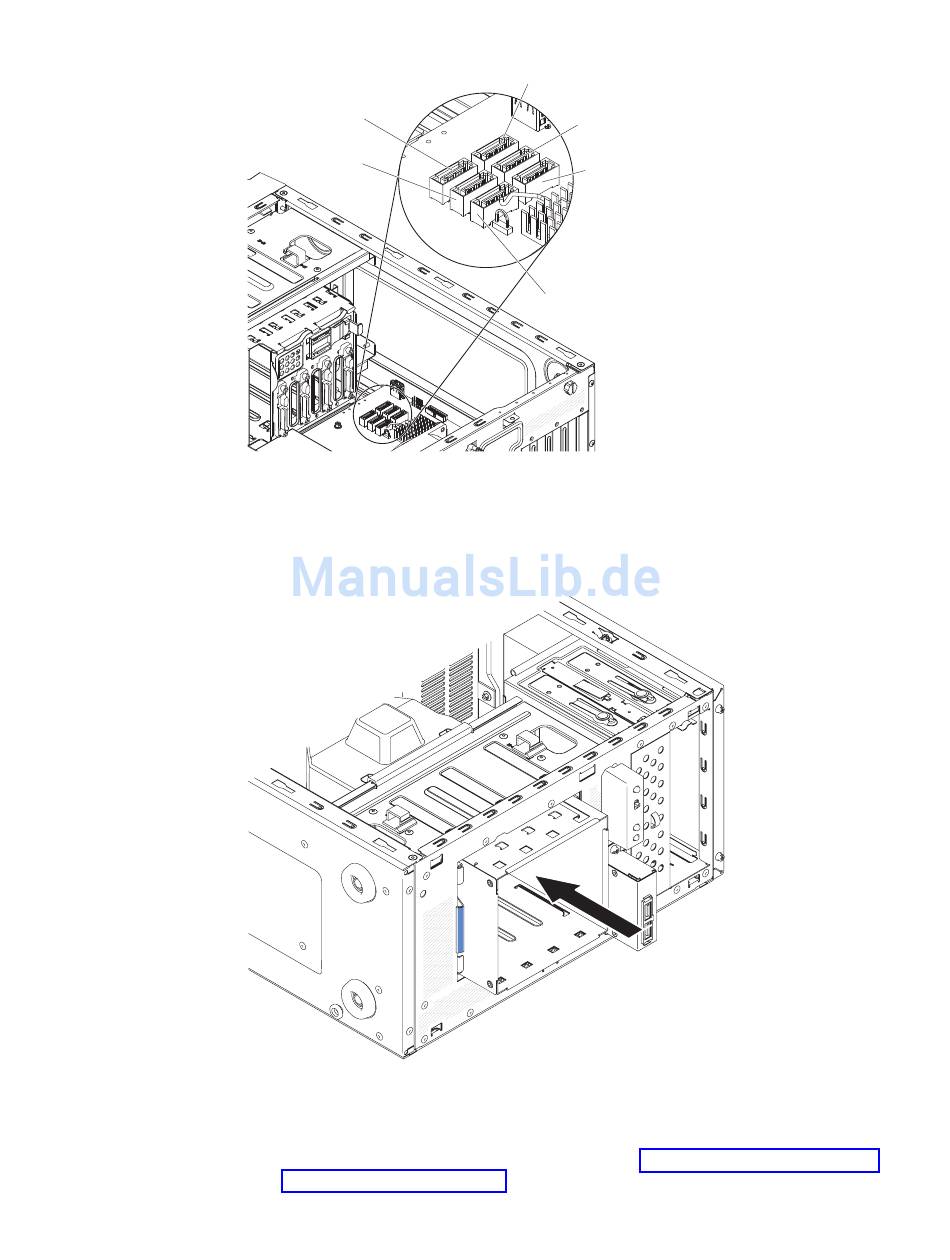

Abbildung 143. Position des SATA-Anschlusses auf der Systemplatine bei 4U-Servermodellen
mit nicht Hot-Swap-fähigen Netzteilen
7. Schieben Sie das Festplattenlaufwerkgehäuse, bis die Entriegelungshebel ein-
rasten.
Abbildung 144. Festplattenlaufwerkgehäuse bei 4U-Servermodell mit nicht Hot-Swap-fähigen
Netzteilen in Gehäuse schieben
8. Installieren Sie die Simple-Swap-Festplattenlaufwerke, die Sie aus dem Fest-
plattenlaufwerkgehäuse entfernt haben (siehe „Simple-Swap-Festplattenlauf-
werk ersetzen" auf Seite 242).
SATA-Anschluss 3
SATA-Anschluss 4
SATA-Anschluss 5
SATA-Anschluss 0
Kapitel 6. Komponenten entfernen und ersetzen
263
