Betriebsanzeige für
Wechselstrom (grün)
Betriebsanzeige für
Gleichstrom (grün)
Fehleranzeige (gelb)
Serieller Anschluss (Com1)
Bildschirmanschluss
USB-Anschlüsse

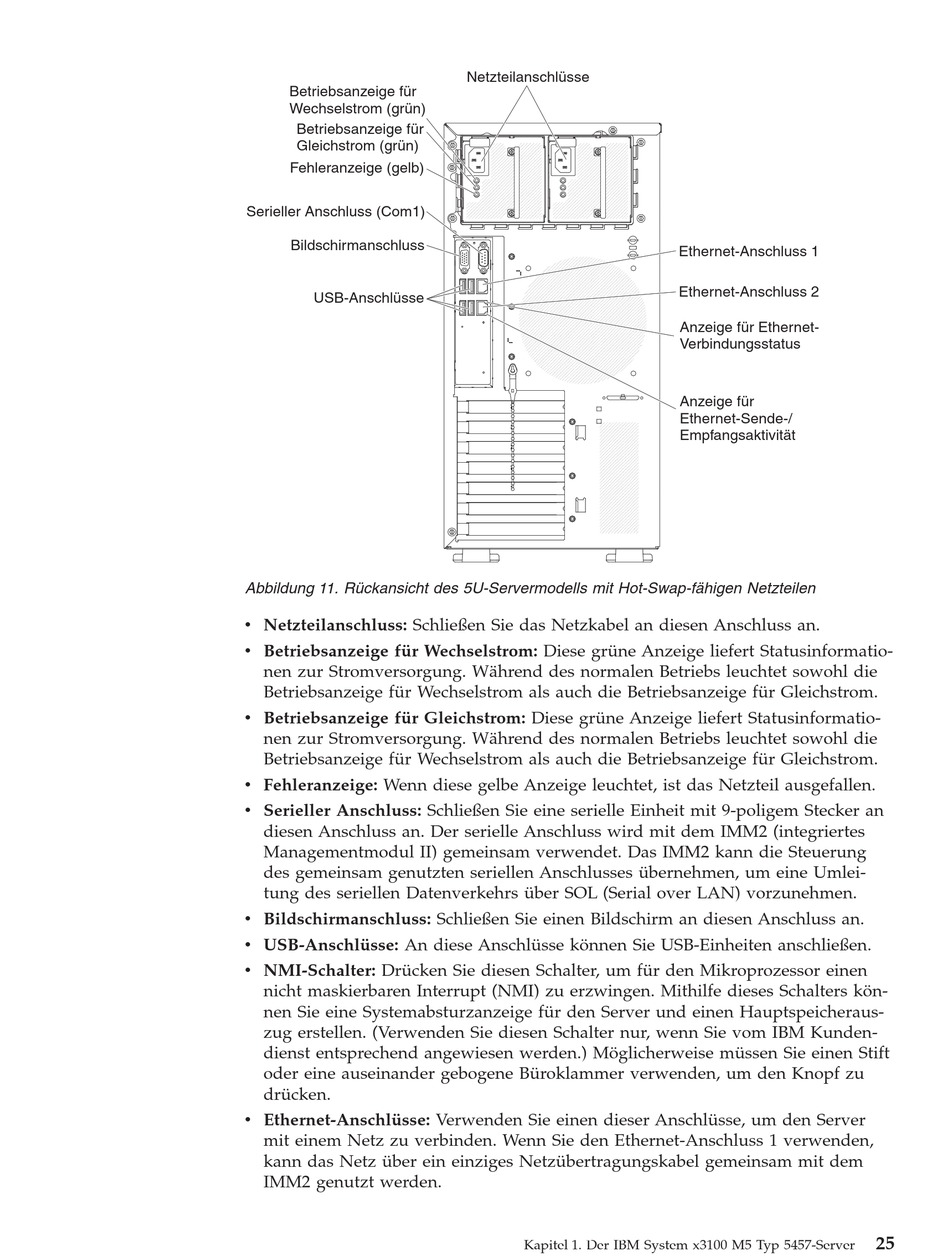

Abbildung 11. Rückansicht des 5U-Servermodells mit Hot-Swap-fähigen Netzteilen
v Netzteilanschluss: Schließen Sie das Netzkabel an diesen Anschluss an.
v Betriebsanzeige für Wechselstrom: Diese grüne Anzeige liefert Statusinformatio-
nen zur Stromversorgung. Während des normalen Betriebs leuchtet sowohl die
Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleichstrom.
v Betriebsanzeige für Gleichstrom: Diese grüne Anzeige liefert Statusinformatio-
nen zur Stromversorgung. Während des normalen Betriebs leuchtet sowohl die
Betriebsanzeige für Wechselstrom als auch die Betriebsanzeige für Gleichstrom.
v Fehleranzeige: Wenn diese gelbe Anzeige leuchtet, ist das Netzteil ausgefallen.
v Serieller Anschluss: Schließen Sie eine serielle Einheit mit 9-poligem Stecker an
diesen Anschluss an. Der serielle Anschluss wird mit dem IMM2 (integriertes
Managementmodul II) gemeinsam verwendet. Das IMM2 kann die Steuerung
des gemeinsam genutzten seriellen Anschlusses übernehmen, um eine Umlei-
tung des seriellen Datenverkehrs über SOL (Serial over LAN) vorzunehmen.
v Bildschirmanschluss: Schließen Sie einen Bildschirm an diesen Anschluss an.
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten anschließen.
v NMI-Schalter: Drücken Sie diesen Schalter, um für den Mikroprozessor einen
nicht maskierbaren Interrupt (NMI) zu erzwingen. Mithilfe dieses Schalters kön-
nen Sie eine Systemabsturzanzeige für den Server und einen Hauptspeicheraus-
zug erstellen. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Kunden-
dienst entsprechend angewiesen werden.) Möglicherweise müssen Sie einen Stift
oder eine auseinander gebogene Büroklammer verwenden, um den Knopf zu
drücken.
v Ethernet-Anschlüsse: Verwenden Sie einen dieser Anschlüsse, um den Server
mit einem Netz zu verbinden. Wenn Sie den Ethernet-Anschluss 1 verwenden,
kann das Netz über ein einziges Netzübertragungskabel gemeinsam mit dem
IMM2 genutzt werden.
Netzteilanschlüsse
Kapitel 1. Der IBM System x3100 M5 Typ 5457-Server
Ethernet-Anschluss 1
Ethernet-Anschluss 2
Anzeige für Ethernet-
Verbindungsstatus
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
