10. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann

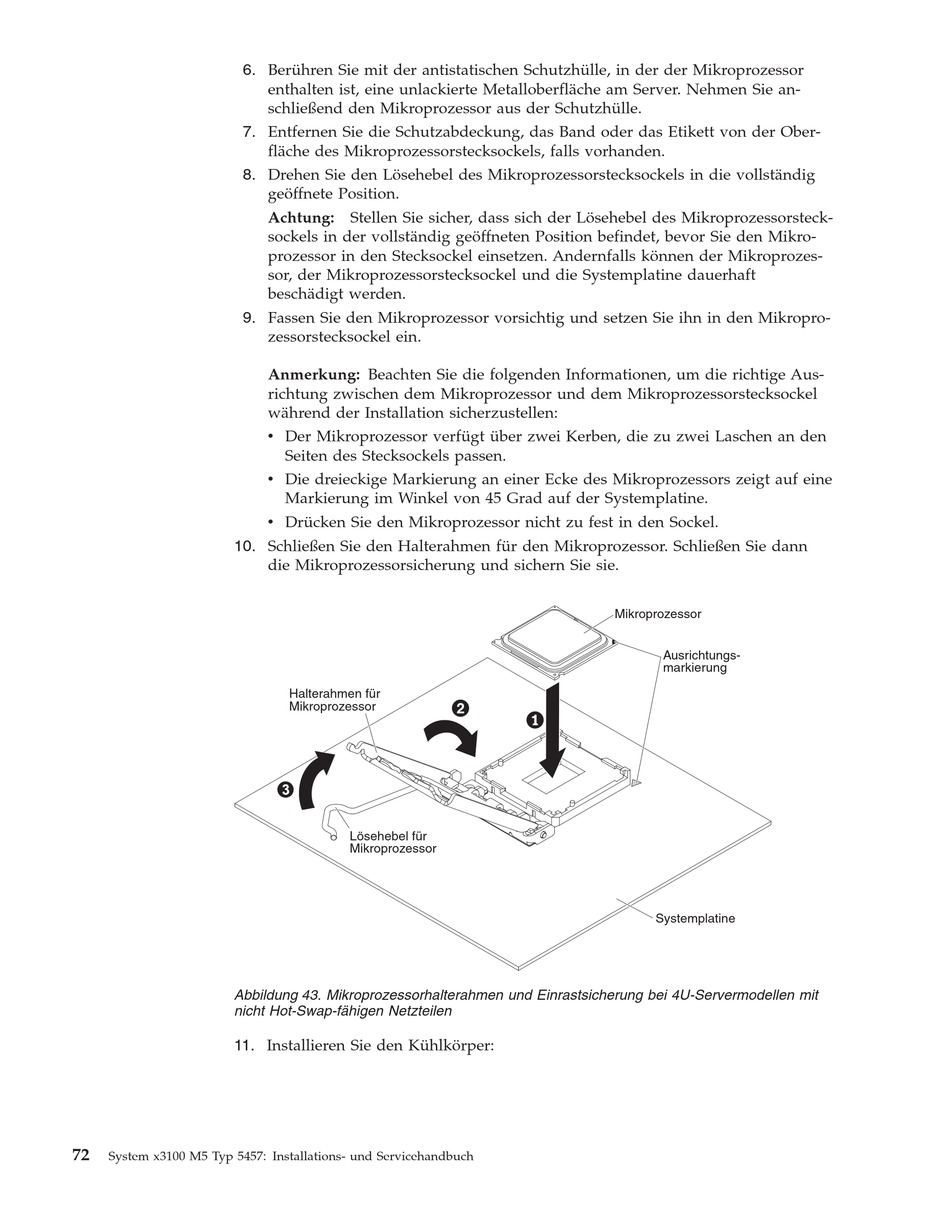

Abbildung 43. Mikroprozessorhalterahmen und Einrastsicherung bei 4U-Servermodellen mit
nicht Hot-Swap-fähigen Netzteilen
11. Installieren Sie den Kühlkörper:
72
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
6. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor
enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie an-
schließend den Mikroprozessor aus der Schutzhülle.
7. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Ober-
fläche des Mikroprozessorstecksockels, falls vorhanden.
8. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck-
sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikro-
prozessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozes-
sor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
9. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus-
richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel
während der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den
Seiten des Stecksockels passen.
v Die dreieckige Markierung an einer Ecke des Mikroprozessors zeigt auf eine
Markierung im Winkel von 45 Grad auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Sockel.
die Mikroprozessorsicherung und sichern Sie sie.
Halterahmen für
Mikroprozessor
Lösehebel für
Mikroprozessor
Mikroprozessor
Ausrichtungs-
markierung
Systemplatine
