Abdeckungs-
entriegelung

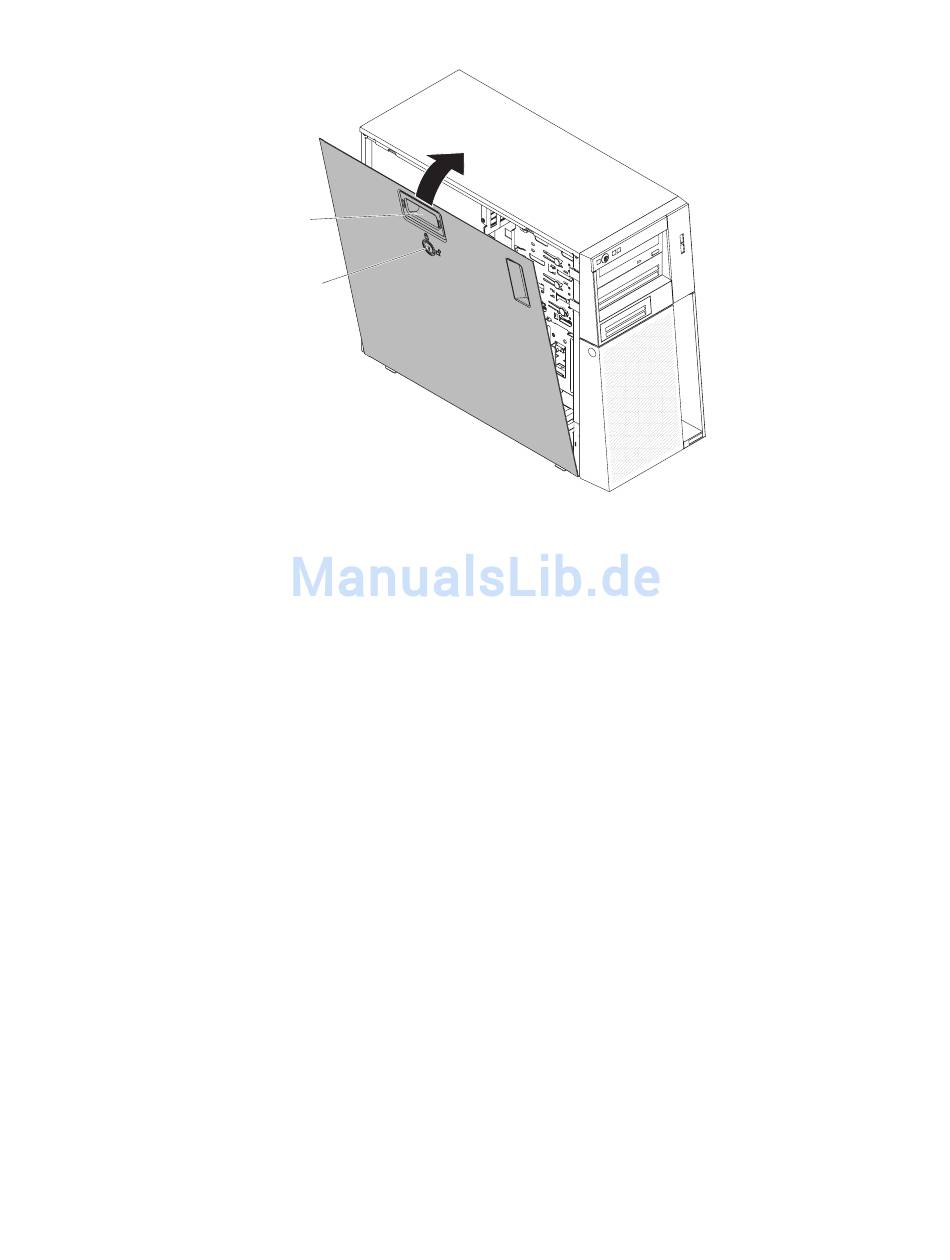

Abbildung 65. Seitenabdeckung bei 5U-Servermodell mit Hot-Swap-fähigen Netzteilen
anbringen
5. Verriegeln Sie die Seitenabdeckung.
Kabel anschließen
Verwenden Sie diese Informationen, um die Kabel anzuschließen.
Achtung: Um Schäden an den Bauteilen vorzubeugen, schließen Sie die Netzka-
bel zuletzt an.
Wenn die Serverkabel und die Steckeranschlussplatte über farblich markierte An-
schlüsse verfügen, verbinden Sie die farbigen Enden der Kabel mit den entspre-
chenden farbigen Anschlüssen. Verbinden Sie z. B. ein blaues Kabelende mit einem
blauen Plattenanschluss, ein rotes mit einem roten usw.
In der folgenden Abbildung sind die Ein-/Ausgabe-Anschlüsse an der Rückseite
von 4U-Servermodellen mit nicht Hot-Swap-fähigen Netzteilen dargestellt.
96
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
Gehäuse-
schloss
