Lüfterkanal für
Festplattenlaufwerk
Führungsstifte

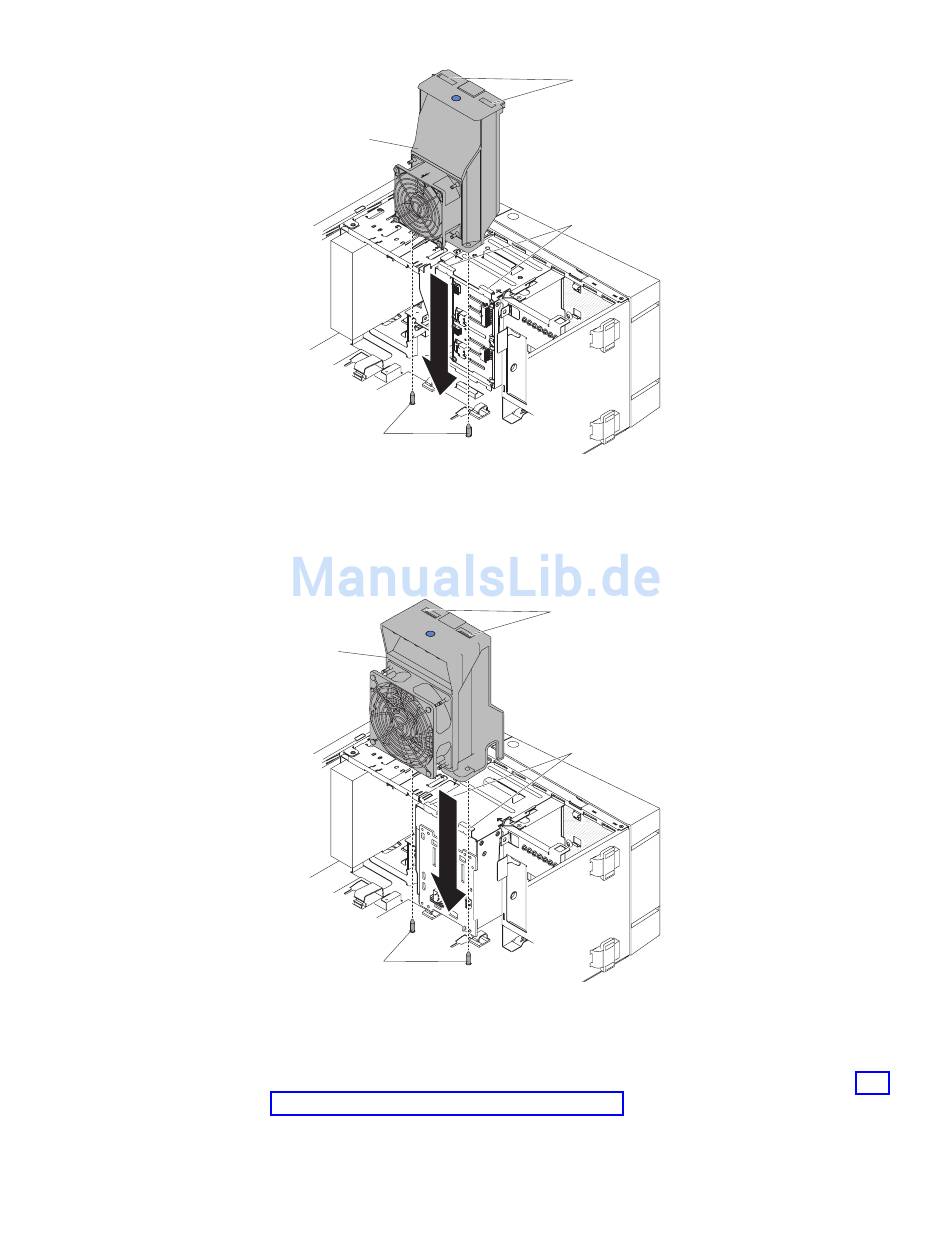

Abbildung 127. Lüfterkanal für 2,5-Zoll-Festplattenlaufwerk bei 5U-Servermodell mit
Hot-Swap-Netzteilen installieren
Die folgende Abbildung gilt für 5U-Servermodelle mit installierten 3,5-Zoll-Hot-
Swap-Festplattenlaufwerken.
Lüfterkanal für
Festplattenlaufwerk
Führungsstifte
Abbildung 128. Lüfterkanal für 3,5-Zoll-Festplattenlaufwerk bei 5U-Servermodell mit
Hot-Swap-Netzteilen installieren
3. Schließen Sie das Kabel des Lüfterkanals an die Systemplatine an (Informatio-
nen zur Position des Lüfterbaugruppenanschlusses finden Sie im Abschnitt„In-
terne Systemplatinenanschlüsse" auf Seite 32).
Achtung: Denken Sie daran, das Kabel des Lüfterkanals für die Festplatten-
laufwerke in die relevanten Sicherungsklammern einzuführen.
Verriegelungs-
öffnungen
Verriegelungen
Verriegelungs-
öffnungen
Verriegelungen
Kapitel 6. Komponenten entfernen und ersetzen
251
