Baugruppe
mit der Bediener-
informationsanzeige

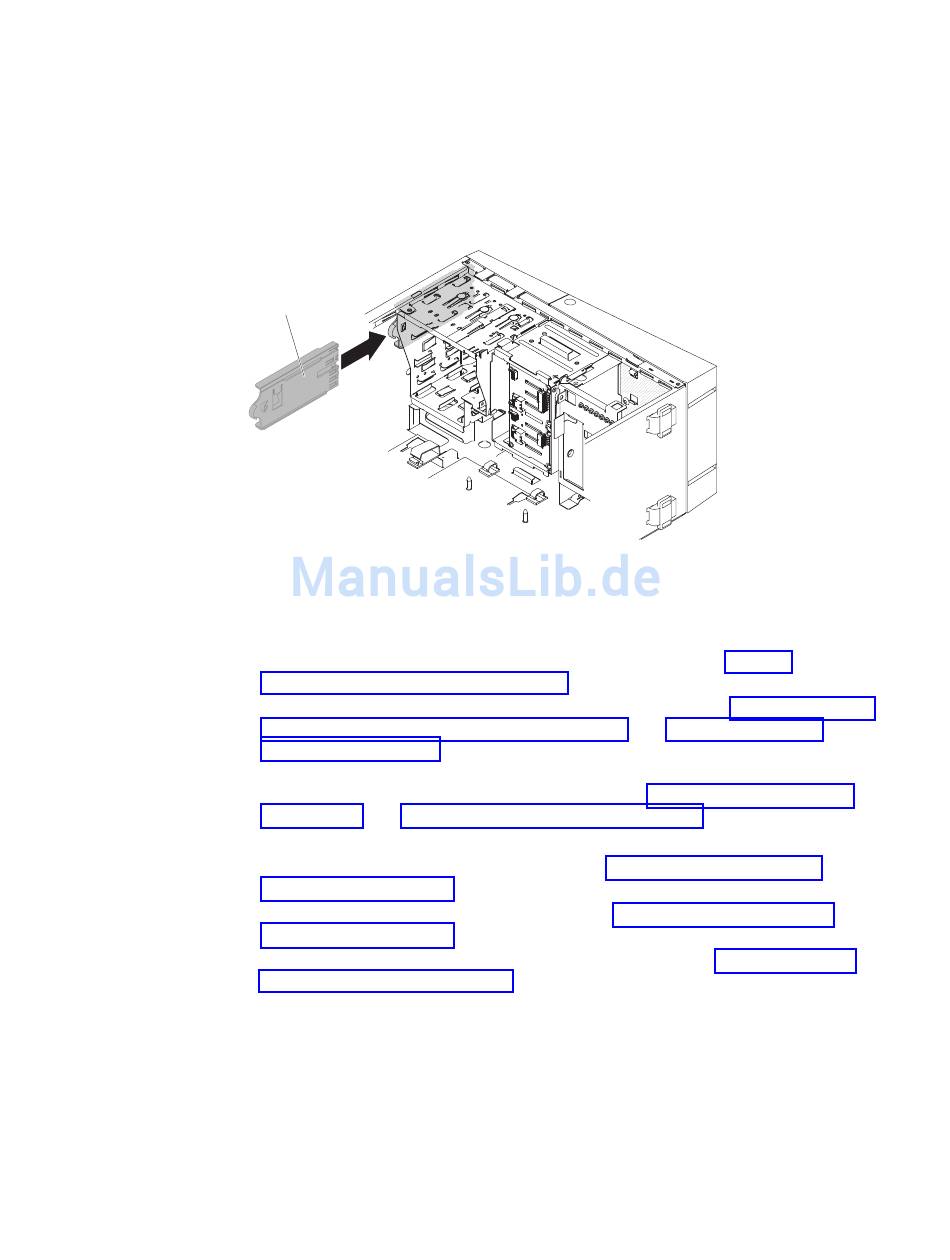

Abbildung 162. Baugruppe mit der Bedienerinformationsanzeige bei 5U-Servermodell mit
Hot-Swap-Netzteilen installieren
10. Installieren Sie die untere Frontblende (siehe „Untere Frontblende wieder
11. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung
12. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie
278
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
2. Legen Sie den Server vorsichtig auf die Seite, sodass er flach auf der Seite
liegt.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
3. Positionieren Sie die Vorderseite der Baugruppe mit der Bedienerinformations-
anzeige im Kanal über Position 1.
4. Drücken Sie die Baugruppe mit der Bedienerinformationsanzeige in Richtung
Gehäusevorderseite, bis sie einrastet.
5. Verlegen Sie das Kabel für die Baugruppe mit der Bedienerinformationsanzei-
ge erneut und schließen Sie es an der Systemplatine an. (Informationen zur
Position des Bedienfeldanschlusses finden Sie im Abschnitt „Interne
Systemplatinenanschlüsse" auf Seite 32.)
6. Installieren Sie den Netzteilrahmen und die Netzteile (siehe „Rahmen für Hot-
Swap-Netzteil wieder anbringen" auf Seite 332 und „Hot-Swap-Netzteil
ersetzen" auf Seite 295).
7. Drücken Sie die Laufwerke in Position 1 und 2 wieder in ihre Positionen (wei-
tere Informationen finden Sie in den Abschnitten „DVD-Laufwerk ersetzen"
auf Seite 231 und „Bandlaufwerk ersetzen" auf Seite 238).
8. Stellen Sie den Server wieder aufrecht hin.
9. Installieren Sie die obere Frontblende (siehe „Obere Frontblende wieder
anbringen" auf Seite 215).
anbringen" auf Seite 213).
wieder anbringen" auf Seite 204).
anschließend zunächst die angeschlossenen Einheiten und dann den Server
ein.
