Netzteilanzeigen
In diesem Abschnitt werden die Netzteilanzeigen an der Rückseite des Servers und
vorgeschlagene Maßnahmen zur Behebung der erkannten Fehler beschrieben.
Damit der Server eingeschaltet werden kann, ist folgende Mindestkonfiguration er-
forderlich:
v Ein Mikroprozessor
v Ein 1-GB-DIMM
v Netzteil
v Netzkabel
v ServeRAID-SAS/SATA-Adapter
v Ein Lüfter
In den folgenden Abbildungen sind die Anzeigen und Anschlüsse an der Rückseite
der 4U- bzw. 5U-Servermodelle dargestellt.
Netzteilanschluss
Netzschalter
Serieller Anschluss 1 (Com1)
Bildschirmanschluss
USB-Anschlüsse

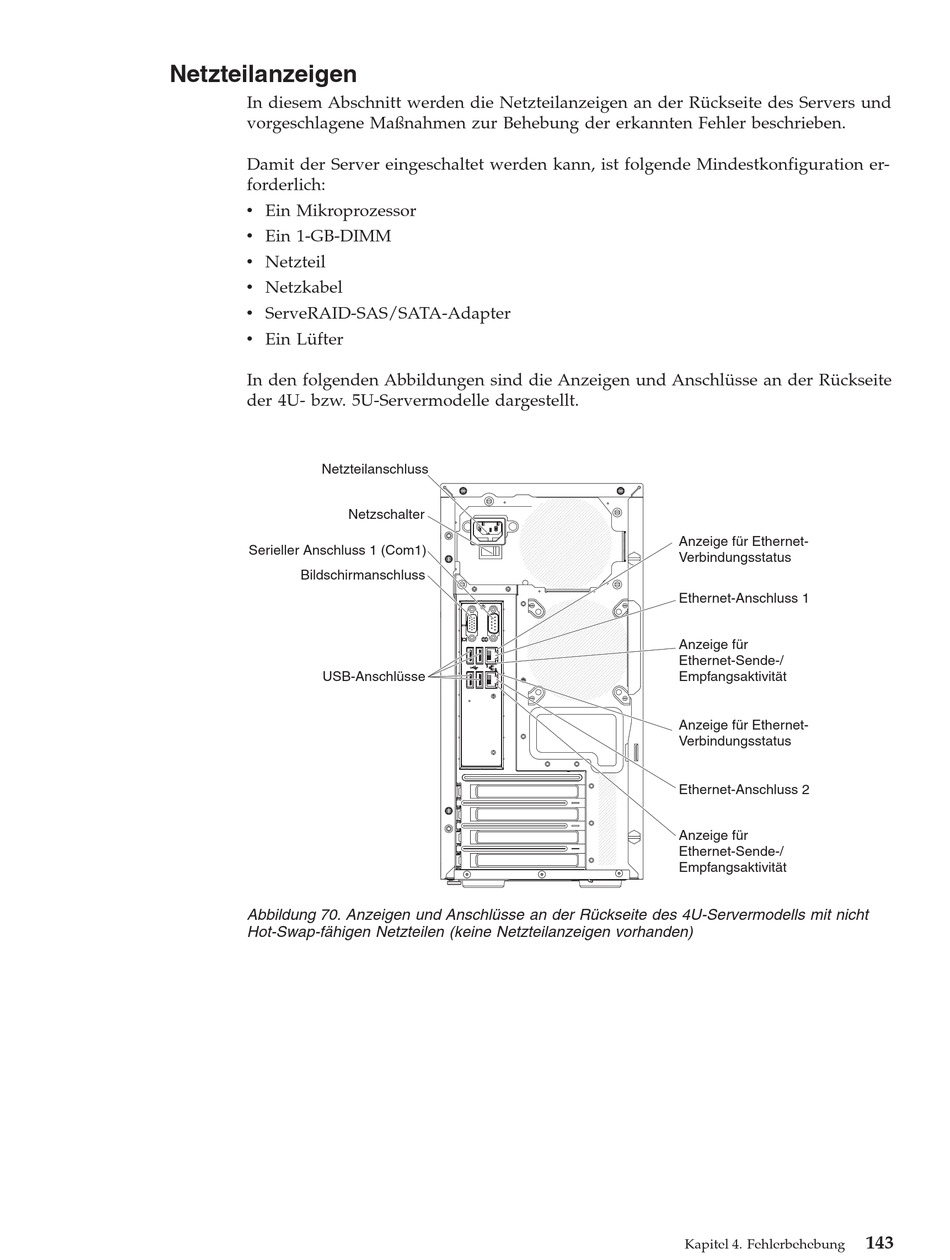

Abbildung 70. Anzeigen und Anschlüsse an der Rückseite des 4U-Servermodells mit nicht
Hot-Swap-fähigen Netzteilen (keine Netzteilanzeigen vorhanden)
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-Anschluss 1
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
Anzeige für Ethernet-
Verbindungsstatus
Ethernet-Anschluss 2
Anzeige für
Ethernet-Sende-/
Empfangsaktivität
Kapitel 4. Fehlerbehebung
143
