Steuerelemente, Anzeigen und Stromversorgung des Servers
In diesem Abschnitt werden die Steuerelemente und die Anzeigen des Servers be-
schrieben. Ferner wird beschrieben, wie der Server ein- und ausgeschaltet wird.
Informationen zu den Positionen weiterer Anzeigen auf der Systemplatine finden
Sie im Abschnitt „Anzeigen auf der Systemplatine" auf Seite 36.
Vorderansicht
In den folgenden Abbildungen sind jeweils die Steuerelemente, Anzeigen und An-
schlüsse an der Vorderseite der 4U- und 5U-Servermodelle dargestellt.
Systemfehleranzeige
Betriebsanzeige des
Festplattenlaufwerks

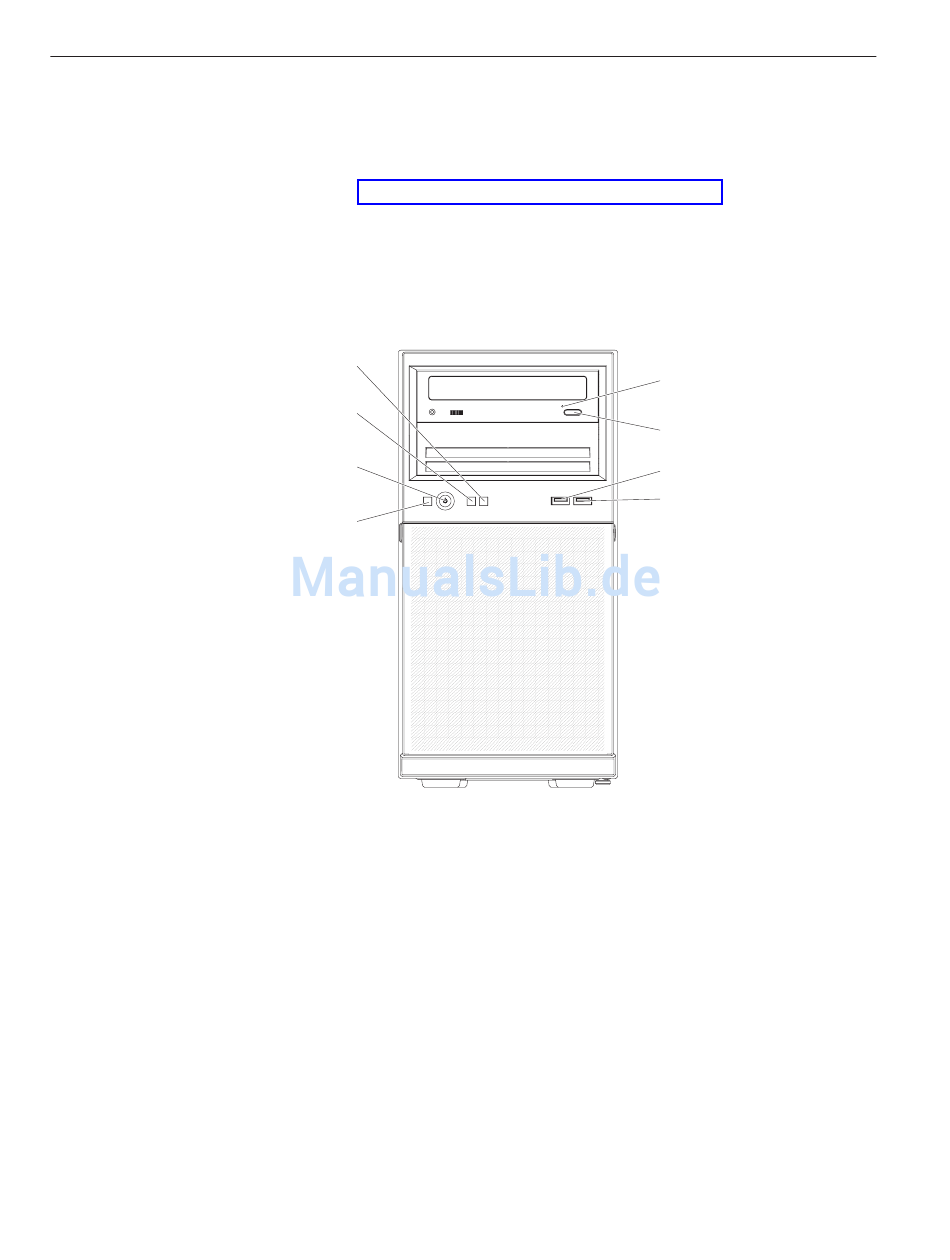

Abbildung 4. Vorderansicht des 4U-Servermodells mit nicht Hot-Swap-fähigen Netzteilen (mit
installierter Frontblende)
20
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
Netzschalter
Betriebsanzeige
Betriebsanzeige des
DVD-Laufwerks (grün)
Entnahmetaste des
DVD-Laufwerks
USB-Anschluss 1
USB-Anschluss 2
