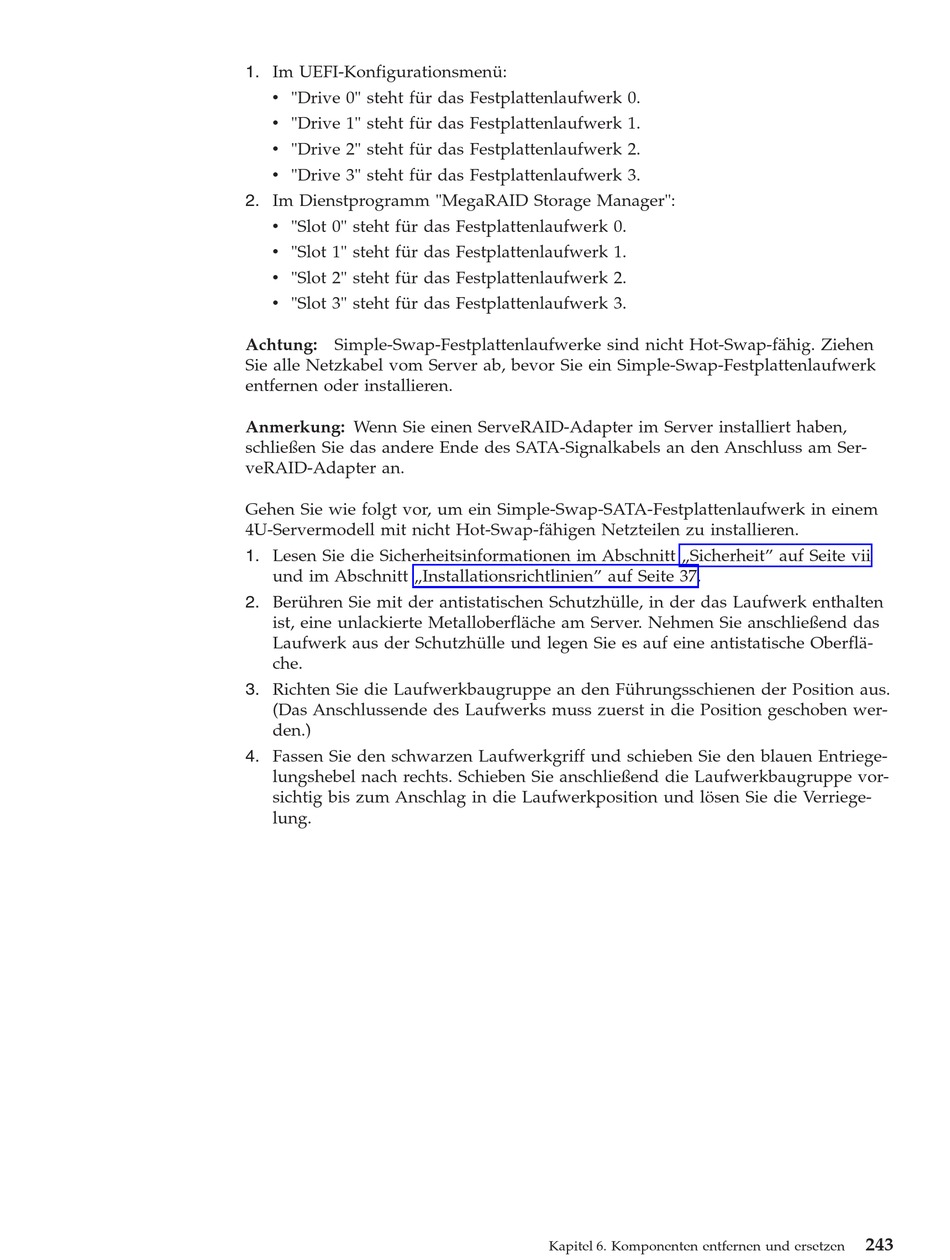

1. Im UEFI-Konfigurationsmenü:
v "Drive 0" steht für das Festplattenlaufwerk 0.
v "Drive 1" steht für das Festplattenlaufwerk 1.
v "Drive 2" steht für das Festplattenlaufwerk 2.
v "Drive 3" steht für das Festplattenlaufwerk 3.
2. Im Dienstprogramm "MegaRAID Storage Manager":
v "Slot 0" steht für das Festplattenlaufwerk 0.
v "Slot 1" steht für das Festplattenlaufwerk 1.
v "Slot 2" steht für das Festplattenlaufwerk 2.
v "Slot 3" steht für das Festplattenlaufwerk 3.
Achtung: Simple-Swap-Festplattenlaufwerke sind nicht Hot-Swap-fähig. Ziehen
Sie alle Netzkabel vom Server ab, bevor Sie ein Simple-Swap-Festplattenlaufwerk
entfernen oder installieren.
Anmerkung: Wenn Sie einen ServeRAID-Adapter im Server installiert haben,
schließen Sie das andere Ende des SATA-Signalkabels an den Anschluss am Ser-
veRAID-Adapter an.
Gehen Sie wie folgt vor, um ein Simple-Swap-SATA-Festplattenlaufwerk in einem
4U-Servermodell mit nicht Hot-Swap-fähigen Netzteilen zu installieren.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten
ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das
Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä-
che.
3. Richten Sie die Laufwerkbaugruppe an den Führungsschienen der Position aus.
(Das Anschlussende des Laufwerks muss zuerst in die Position geschoben wer-
den.)
4. Fassen Sie den schwarzen Laufwerkgriff und schieben Sie den blauen Entriege-
lungshebel nach rechts. Schieben Sie anschließend die Laufwerkbaugruppe vor-
sichtig bis zum Anschlag in die Laufwerkposition und lösen Sie die Verriege-
lung.
Kapitel 6. Komponenten entfernen und ersetzen
243
