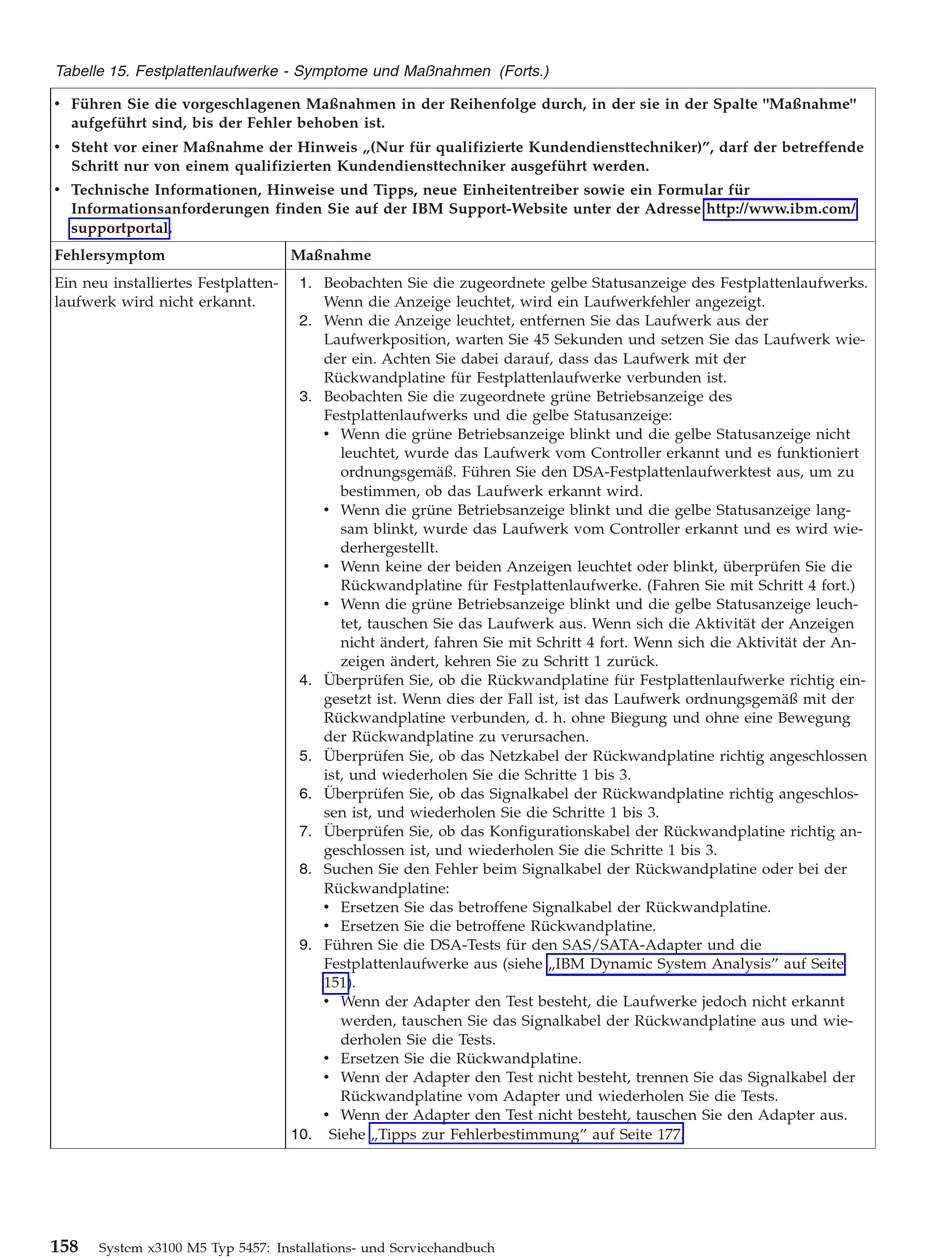

Tabelle 15. Festplattenlaufwerke - Symptome und Maßnahmen (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)", darf der betreffende
Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden.
v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für
Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/
supportportal.
Fehlersymptom
Ein neu installiertes Festplatten-
laufwerk wird nicht erkannt.
158
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
Maßnahme
1. Beobachten Sie die zugeordnete gelbe Statusanzeige des Festplattenlaufwerks.
Wenn die Anzeige leuchtet, wird ein Laufwerkfehler angezeigt.
2. Wenn die Anzeige leuchtet, entfernen Sie das Laufwerk aus der
Laufwerkposition, warten Sie 45 Sekunden und setzen Sie das Laufwerk wie-
der ein. Achten Sie dabei darauf, dass das Laufwerk mit der
Rückwandplatine für Festplattenlaufwerke verbunden ist.
3. Beobachten Sie die zugeordnete grüne Betriebsanzeige des
Festplattenlaufwerks und die gelbe Statusanzeige:
v Wenn die grüne Betriebsanzeige blinkt und die gelbe Statusanzeige nicht
leuchtet, wurde das Laufwerk vom Controller erkannt und es funktioniert
ordnungsgemäß. Führen Sie den DSA-Festplattenlaufwerktest aus, um zu
bestimmen, ob das Laufwerk erkannt wird.
v Wenn die grüne Betriebsanzeige blinkt und die gelbe Statusanzeige lang-
sam blinkt, wurde das Laufwerk vom Controller erkannt und es wird wie-
derhergestellt.
v Wenn keine der beiden Anzeigen leuchtet oder blinkt, überprüfen Sie die
Rückwandplatine für Festplattenlaufwerke. (Fahren Sie mit Schritt 4 fort.)
v Wenn die grüne Betriebsanzeige blinkt und die gelbe Statusanzeige leuch-
tet, tauschen Sie das Laufwerk aus. Wenn sich die Aktivität der Anzeigen
nicht ändert, fahren Sie mit Schritt 4 fort. Wenn sich die Aktivität der An-
zeigen ändert, kehren Sie zu Schritt 1 zurück.
4. Überprüfen Sie, ob die Rückwandplatine für Festplattenlaufwerke richtig ein-
gesetzt ist. Wenn dies der Fall ist, ist das Laufwerk ordnungsgemäß mit der
Rückwandplatine verbunden, d. h. ohne Biegung und ohne eine Bewegung
der Rückwandplatine zu verursachen.
5. Überprüfen Sie, ob das Netzkabel der Rückwandplatine richtig angeschlossen
ist, und wiederholen Sie die Schritte 1 bis 3.
6. Überprüfen Sie, ob das Signalkabel der Rückwandplatine richtig angeschlos-
sen ist, und wiederholen Sie die Schritte 1 bis 3.
7. Überprüfen Sie, ob das Konfigurationskabel der Rückwandplatine richtig an-
geschlossen ist, und wiederholen Sie die Schritte 1 bis 3.
8. Suchen Sie den Fehler beim Signalkabel der Rückwandplatine oder bei der
Rückwandplatine:
v Ersetzen Sie das betroffene Signalkabel der Rückwandplatine.
v Ersetzen Sie die betroffene Rückwandplatine.
9. Führen Sie die DSA-Tests für den SAS/SATA-Adapter und die
Festplattenlaufwerke aus (siehe „IBM Dynamic System Analysis" auf Seite
151).
v Wenn der Adapter den Test besteht, die Laufwerke jedoch nicht erkannt
werden, tauschen Sie das Signalkabel der Rückwandplatine aus und wie-
derholen Sie die Tests.
v Ersetzen Sie die Rückwandplatine.
v Wenn der Adapter den Test nicht besteht, trennen Sie das Signalkabel der
Rückwandplatine vom Adapter und wiederholen Sie die Tests.
v Wenn der Adapter den Test nicht besteht, tauschen Sie den Adapter aus.
10. Siehe „Tipps zur Fehlerbestimmung" auf Seite 177.
