7. Öffnen Sie die Halteklammern und entfernen Sie ggf. ein installiertes DIMM.
Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, um das
Abbrechen der Klammern oder eine Beschädigung der DIMM-Steckplätze zu
vermeiden.
8. Berühren Sie mit der antistatischen Schutzhülle, in der sich das DIMM befin-
det, eine unlackierte Metalloberfläche an der Außenseite des Servers. Nehmen
Sie dann das DIMM aus der Schutzhülle.
9. Richten Sie das DIMM so aus, dass die Führungen am DIMM richtig am
Steckplatz ausgerichtet sind.
10. Setzen Sie das DIMM in den Steckplatz ein, indem Sie die Kanten des DIMMs
an den Vertiefungen an den Enden des DIMM-Steckplatzes ausrichten.
11. Drücken Sie das DIMM an beiden Enden gleichzeitig fest und gerade nach un-
ten in den Steckplatz. Wenn das DIMM ordnungsgemäß im Steckplatz instal-
liert ist, rasten die Halteklammern hörbar in die Position "Verriegelt" ein.

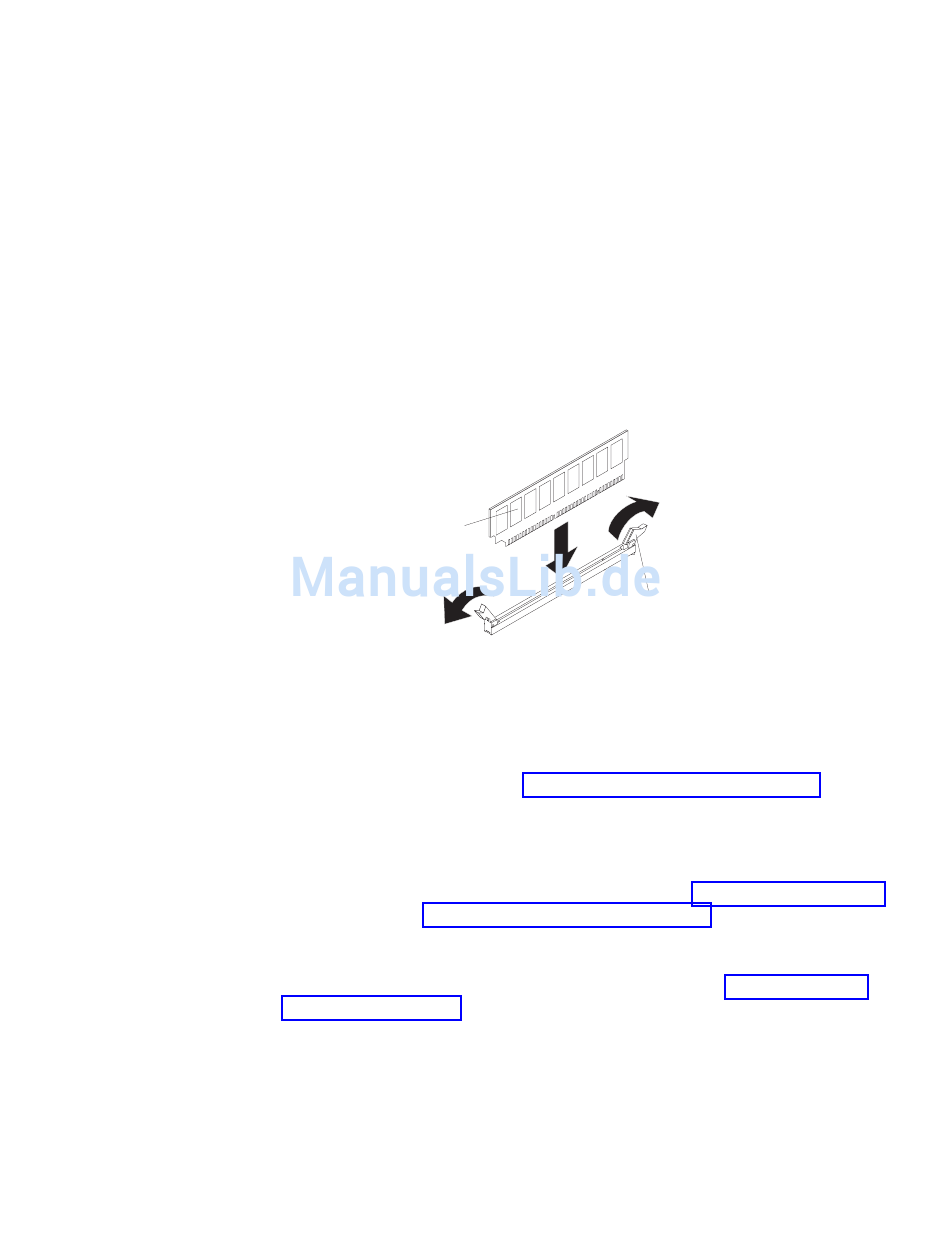

Abbildung 26. DIMM installieren
Anmerkung: Wenn zwischen dem DIMM und den Halteklammern eine Lücke
bleibt, wurde das DIMM nicht richtig eingesetzt. Öffnen Sie in diesem Fall die
Halteklammern, entfernen Sie das DIMM, und setzen Sie es erneut ein.
12. Wenn Sie weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren Sie
andernfalls mit dem Abschnitt „Installation abschließen" auf Seite 89 fort.
Gehen Sie wie folgt vor, um bei einem 5U-Servermodell mit Hot-Swap-fähigen
Netzteilen ein DIMM zu installieren. Informationen zu 4U-Servermodellen mit
nicht Hot-Swap-fähigen Netzteilen finden Sie im vorherigen Unterabschnitt.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka-
bel und alle externen Kabel vom Server ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 40).
4. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Stellen Sie fest, wo sich die DIMM-Steckplätze auf der Systemplatine befinden.
Bestimmen Sie, in welche Steckplätze Sie die DIMMs installieren werden. Ins-
tallieren Sie die DIMMs in der Reihenfolge, die in der folgenden Tabelle ange-
geben ist.
DIMM
Kapitel 2. Zusatzeinrichtungen installieren
Halteklammer
51
