v Betriebsanzeige des Festplattenlaufwerks:
v Systemfehleranzeige:
Fehleranzeigen
In diesem Abschnitt werden die Fehleranzeigen auf der Systemplatine beschrieben
sowie die Maßnahmen, die zur Behebung der erkannten Probleme vorgeschlagen
werden.
In der Abbildung sind die Anzeigen auf der Systemplatine dargestellt. Auf der Sys-
templatine sind Fehleranzeigen vorhanden, mit deren Hilfe Sie die Fehlerquelle
feststellen können. Führen Sie die Diagnoseprogramme aus, um die Fehlerursache
zu ermitteln (siehe „IBM Dynamic System Analysis" auf Seite 151).
RTMM-Überwachungs-
signalanzeige

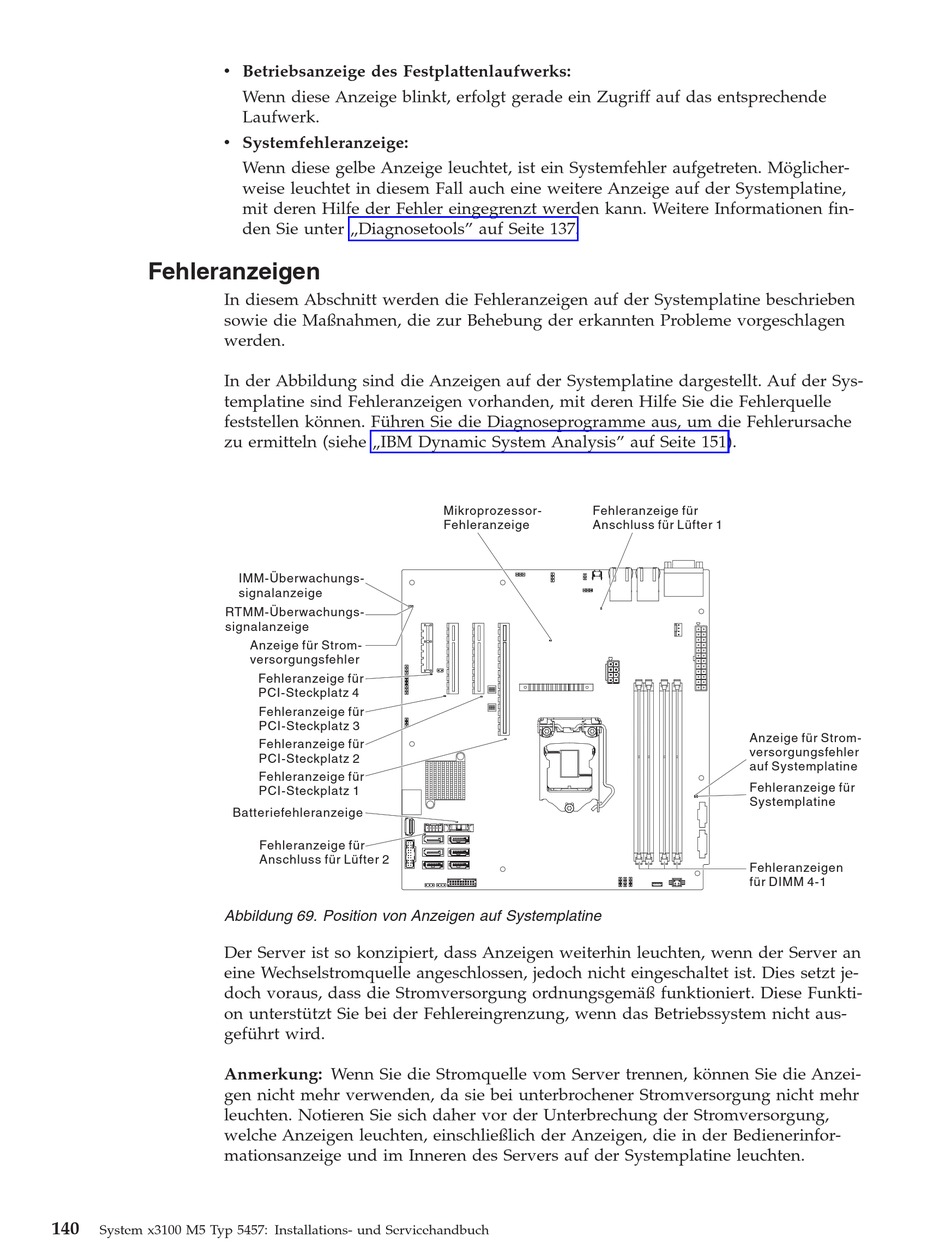

Abbildung 69. Position von Anzeigen auf Systemplatine
Der Server ist so konzipiert, dass Anzeigen weiterhin leuchten, wenn der Server an
eine Wechselstromquelle angeschlossen, jedoch nicht eingeschaltet ist. Dies setzt je-
doch voraus, dass die Stromversorgung ordnungsgemäß funktioniert. Diese Funkti-
on unterstützt Sie bei der Fehlereingrenzung, wenn das Betriebssystem nicht aus-
geführt wird.
Anmerkung: Wenn Sie die Stromquelle vom Server trennen, können Sie die Anzei-
gen nicht mehr verwenden, da sie bei unterbrochener Stromversorgung nicht mehr
leuchten. Notieren Sie sich daher vor der Unterbrechung der Stromversorgung,
welche Anzeigen leuchten, einschließlich der Anzeigen, die in der Bedienerinfor-
mationsanzeige und im Inneren des Servers auf der Systemplatine leuchten.
140
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
Wenn diese Anzeige blinkt, erfolgt gerade ein Zugriff auf das entsprechende
Laufwerk.
Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler aufgetreten. Möglicher-
weise leuchtet in diesem Fall auch eine weitere Anzeige auf der Systemplatine,
mit deren Hilfe der Fehler eingegrenzt werden kann. Weitere Informationen fin-
den Sie unter „Diagnosetools" auf Seite 137.
IMM-Überwachungs-
signalanzeige
Anzeige für Strom-
versorgungsfehler
Fehleranzeige für
PCI-Steckplatz 4
Fehleranzeige für
PCI-Steckplatz 3
Fehleranzeige für
PCI-Steckplatz 2
Fehleranzeige für
PCI-Steckplatz 1
Batteriefehleranzeige
Fehleranzeige für
Anschluss für Lüfter 2
Mikroprozessor-
Fehleranzeige für
Fehleranzeige
Anschluss für Lüfter 1
Anzeige für Strom-
versorgungsfehler
auf Systemplatine
Fehleranzeige für
Systemplatine
Fehleranzeigen
für DIMM 4-1
