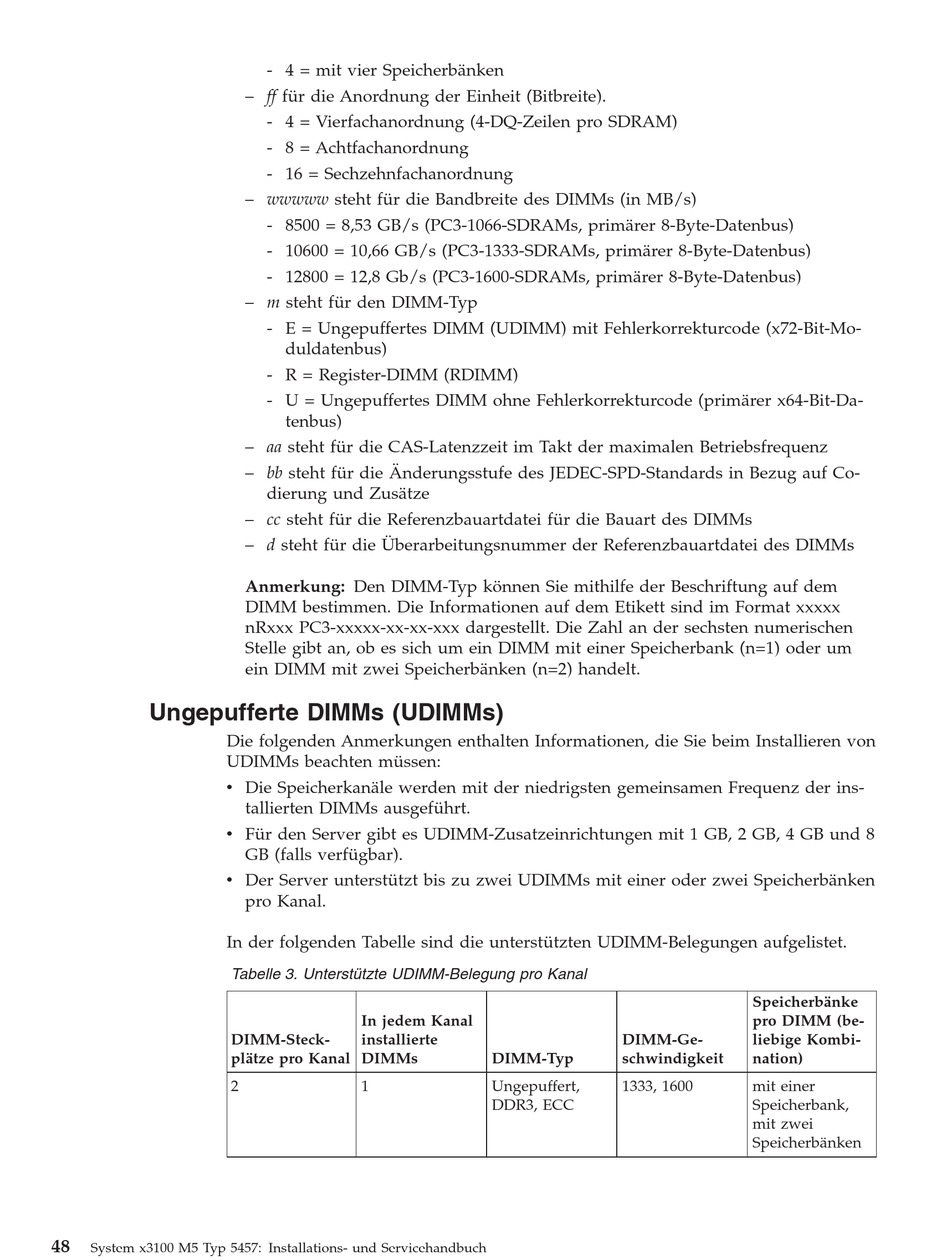

Ungepufferte DIMMs (UDIMMs)
Die folgenden Anmerkungen enthalten Informationen, die Sie beim Installieren von
UDIMMs beachten müssen:
v Die Speicherkanäle werden mit der niedrigsten gemeinsamen Frequenz der ins-
v Für den Server gibt es UDIMM-Zusatzeinrichtungen mit 1 GB, 2 GB, 4 GB und 8
v Der Server unterstützt bis zu zwei UDIMMs mit einer oder zwei Speicherbänken
In der folgenden Tabelle sind die unterstützten UDIMM-Belegungen aufgelistet.
48
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
- 4 = mit vier Speicherbänken
– ff für die Anordnung der Einheit (Bitbreite).
- 4 = Vierfachanordnung (4-DQ-Zeilen pro SDRAM)
- 8 = Achtfachanordnung
- 16 = Sechzehnfachanordnung
– wwwww steht für die Bandbreite des DIMMs (in MB/s)
- 8500 = 8,53 GB/s (PC3-1066-SDRAMs, primärer 8-Byte-Datenbus)
- 10600 = 10,66 GB/s (PC3-1333-SDRAMs, primärer 8-Byte-Datenbus)
- 12800 = 12,8 Gb/s (PC3-1600-SDRAMs, primärer 8-Byte-Datenbus)
– m steht für den DIMM-Typ
- E = Ungepuffertes DIMM (UDIMM) mit Fehlerkorrekturcode (x72-Bit-Mo-
duldatenbus)
- R = Register-DIMM (RDIMM)
- U = Ungepuffertes DIMM ohne Fehlerkorrekturcode (primärer x64-Bit-Da-
tenbus)
– aa steht für die CAS-Latenzzeit im Takt der maximalen Betriebsfrequenz
– bb steht für die Änderungsstufe des JEDEC-SPD-Standards in Bezug auf Co-
dierung und Zusätze
– cc steht für die Referenzbauartdatei für die Bauart des DIMMs
– d steht für die Überarbeitungsnummer der Referenzbauartdatei des DIMMs
Anmerkung: Den DIMM-Typ können Sie mithilfe der Beschriftung auf dem
DIMM bestimmen. Die Informationen auf dem Etikett sind im Format xxxxx
nRxxx PC3-xxxxx-xx-xx-xxx dargestellt. Die Zahl an der sechsten numerischen
Stelle gibt an, ob es sich um ein DIMM mit einer Speicherbank (n=1) oder um
ein DIMM mit zwei Speicherbänken (n=2) handelt.
tallierten DIMMs ausgeführt.
GB (falls verfügbar).
pro Kanal.
Tabelle 3. Unterstützte UDIMM-Belegung pro Kanal
In jedem Kanal
DIMM-Steck-
installierte
plätze pro Kanal
DIMMs
2
1
DIMM-Ge-
DIMM-Typ
schwindigkeit
Ungepuffert,
1333, 1600
DDR3, ECC
Speicherbänke
pro DIMM (be-
liebige Kombi-
nation)
mit einer
Speicherbank,
mit zwei
Speicherbänken
