74

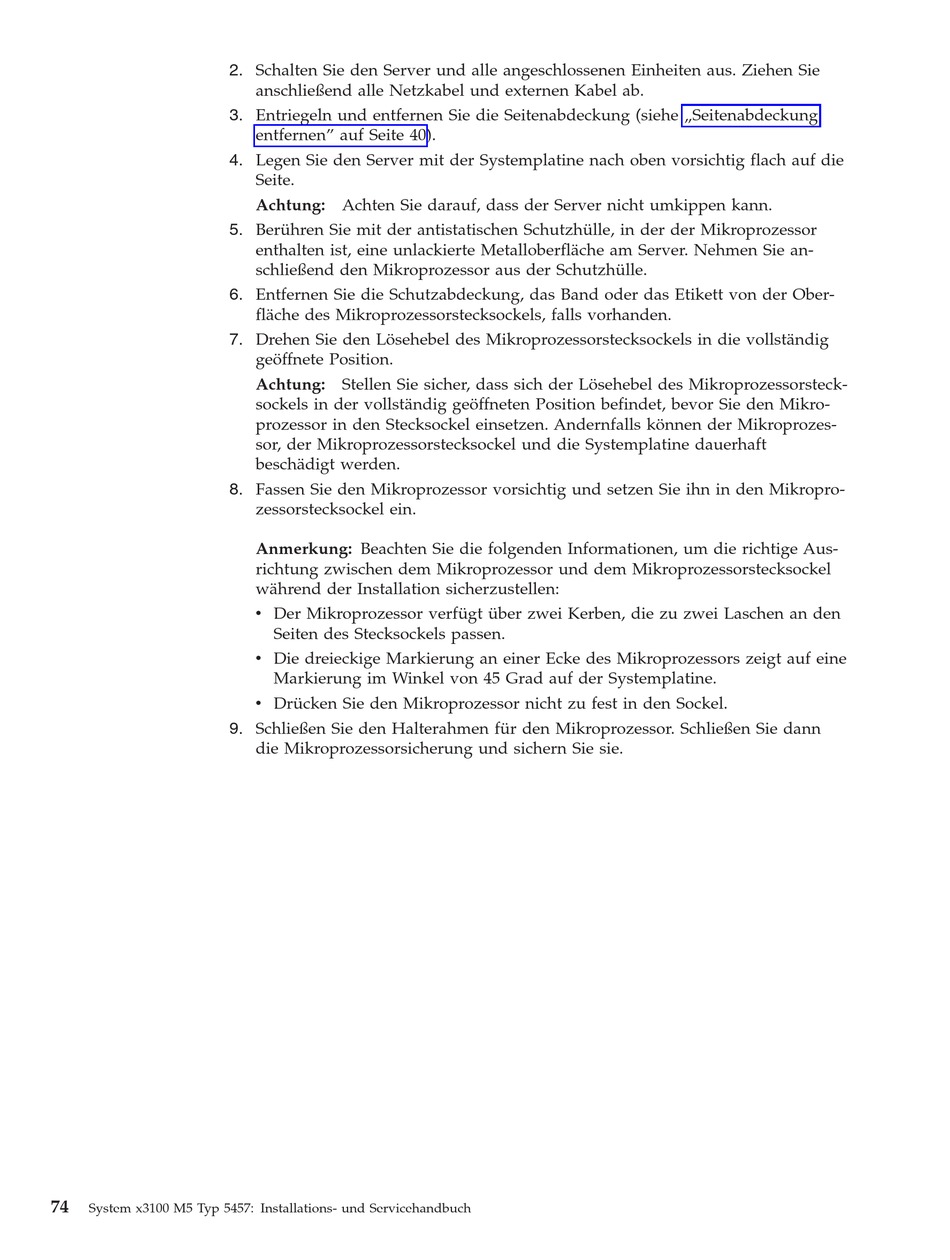

System x3100 M5 Typ 5457: Installations- und Servicehandbuch
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 40).
4. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Berühren Sie mit der antistatischen Schutzhülle, in der der Mikroprozessor
enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie an-
schließend den Mikroprozessor aus der Schutzhülle.
6. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Ober-
fläche des Mikroprozessorstecksockels, falls vorhanden.
7. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig
geöffnete Position.
Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck-
sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikro-
prozessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozes-
sor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft
beschädigt werden.
8. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro-
zessorstecksockel ein.
Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus-
richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel
während der Installation sicherzustellen:
v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den
Seiten des Stecksockels passen.
v Die dreieckige Markierung an einer Ecke des Mikroprozessors zeigt auf eine
Markierung im Winkel von 45 Grad auf der Systemplatine.
v Drücken Sie den Mikroprozessor nicht zu fest in den Sockel.
9. Schließen Sie den Halterahmen für den Mikroprozessor. Schließen Sie dann
die Mikroprozessorsicherung und sichern Sie sie.
