Halterahmen für
Mikroprozessor
Lösehebel für
Mikroprozessor

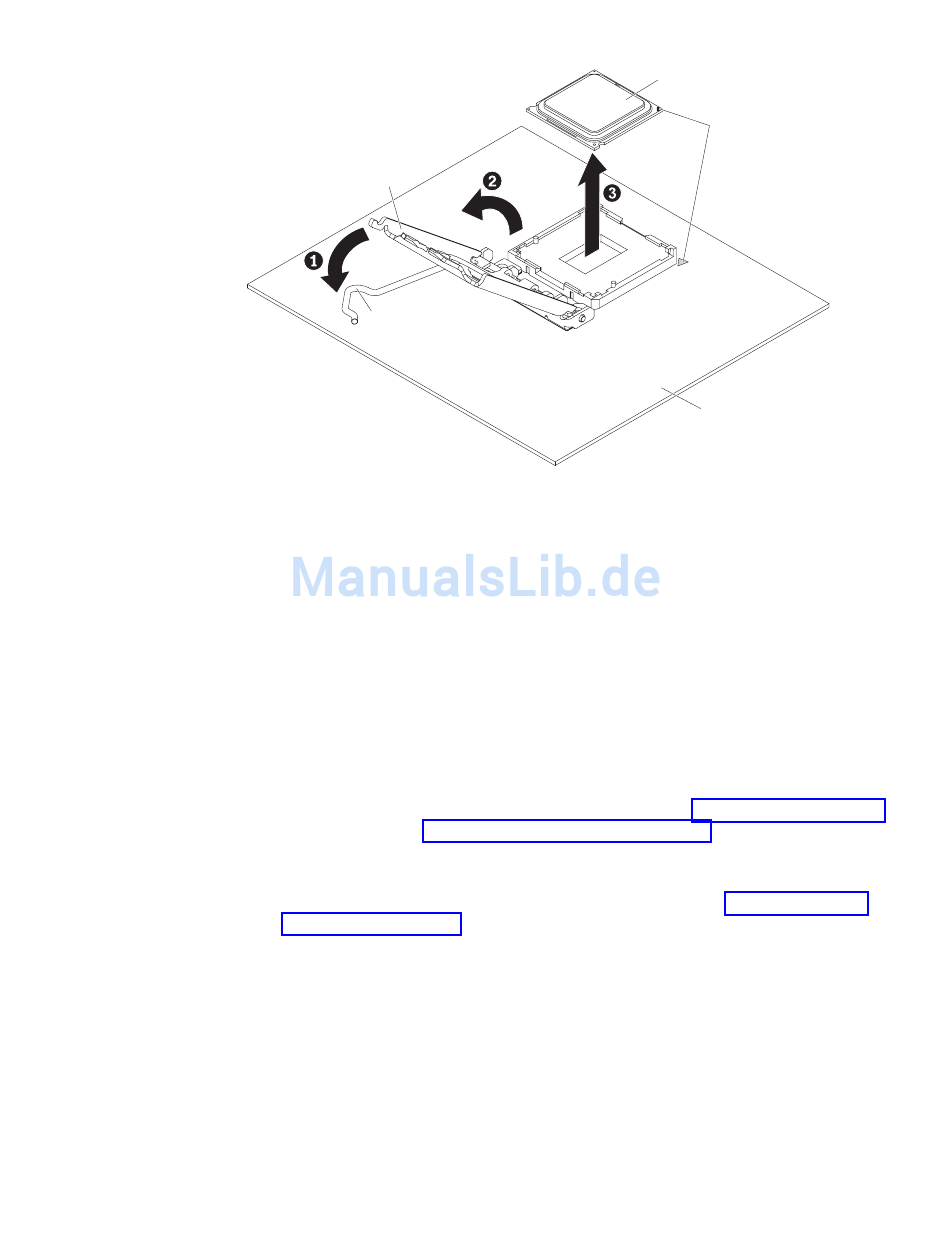

Abbildung 220. Lösehebel für Mikroprozessor und Halterung bei 4U-Servermodell mit nicht
Hot-Swap-fähigen Netzteilen lösen
8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an
der oberen Kante anheben.
9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso-
ckel und legen Sie ihn auf eine antistatische Oberfläche.
10. Wenn Sie zur Rückgabe des Mikroprozessors und des Kühlkörpers aufgefor-
dert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie
für den Versand das Ihnen bereitgestellte Verpackungsmaterial.
Gehen Sie wie folgt vor, um beim 5U-Servermodell mit Hot-Swap-fähigen Netztei-
len den Mikroprozessor und den Kühlkörper zu entfernen. Informationen zu 4U-
Servermodellen mit nicht Hot-Swap-fähigen Netzteilen finden Sie im vorherigen
Unterabschnitt.
1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit" auf Seite vii
und im Abschnitt „Installationsrichtlinien" auf Seite 37.
2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie
anschließend alle Netzkabel und externen Kabel ab.
3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung
entfernen" auf Seite 40).
4. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die
Seite.
Achtung: Achten Sie darauf, dass der Server nicht umkippen kann.
5. Drehen Sie die hintere Adapterhalterungsklammer in die geöffnete (entriegel-
te) Position.
6. Gehen Sie wie folgt vor, um den Kühlkörper vom Mikroprozessor zu entfer-
nen:
Vorsicht:
Der Kühlkörper erhitzt sich im normalen Betrieb möglicherweise stark. Las-
sen Sie den Kühlkörper abkühlen, bevor Sie ihn berühren.
a. Lösen Sie die Schrauben abwechselnd, um die Versiegelung mit dem Mik-
roprozessor zu durchbrechen.
Mikroprozessor
Ausrichtungs-
markierung
Systemplatine
Kapitel 6. Komponenten entfernen und ersetzen
337
