Schalter und Brücken auf der Systemplatine
Dieser Abschnitt enthält Informationen zu den Schaltern und Brücken auf der Sys-
templatine.
Physische Brücke für
TPM-System (SW1)

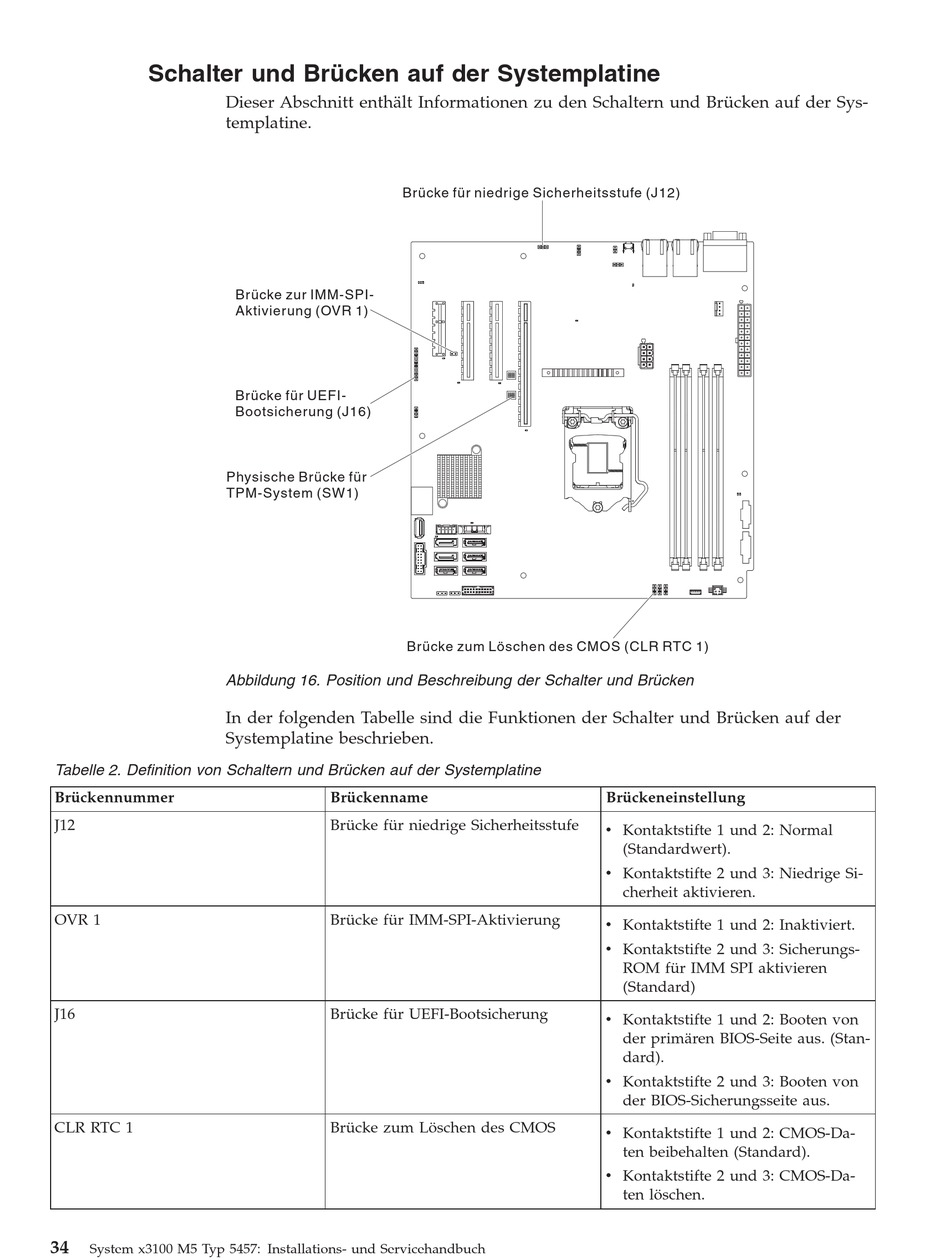

Abbildung 16. Position und Beschreibung der Schalter und Brücken
In der folgenden Tabelle sind die Funktionen der Schalter und Brücken auf der
Systemplatine beschrieben.
Tabelle 2. Definition von Schaltern und Brücken auf der Systemplatine
Brückennummer
J12
OVR 1
J16
CLR RTC 1
34
System x3100 M5 Typ 5457: Installations- und Servicehandbuch
Brücke für niedrige Sicherheitsstufe (J12)
Brücke zur IMM-SPI-
Aktivierung (OVR 1)
Brücke für UEFI-
Bootsicherung (J16)
Brücke zum Löschen des CMOS (CLR RTC 1)
Brückenname
Brücke für niedrige Sicherheitsstufe
Brücke für IMM-SPI-Aktivierung
Brücke für UEFI-Bootsicherung
Brücke zum Löschen des CMOS
Brückeneinstellung
v Kontaktstifte 1 und 2: Normal
(Standardwert).
v Kontaktstifte 2 und 3: Niedrige Si-
cherheit aktivieren.
v Kontaktstifte 1 und 2: Inaktiviert.
v Kontaktstifte 2 und 3: Sicherungs-
ROM für IMM SPI aktivieren
(Standard)
v Kontaktstifte 1 und 2: Booten von
der primären BIOS-Seite aus. (Stan-
dard).
v Kontaktstifte 2 und 3: Booten von
der BIOS-Sicherungsseite aus.
v Kontaktstifte 1 und 2: CMOS-Da-
ten beibehalten (Standard).
v Kontaktstifte 2 und 3: CMOS-Da-
ten löschen.
