Ascotel 200
3.6.4.1 Aufschalten
Amt
[1] Speisung NT1 nicht anschliessen
[2] Brücke nicht einsetzen

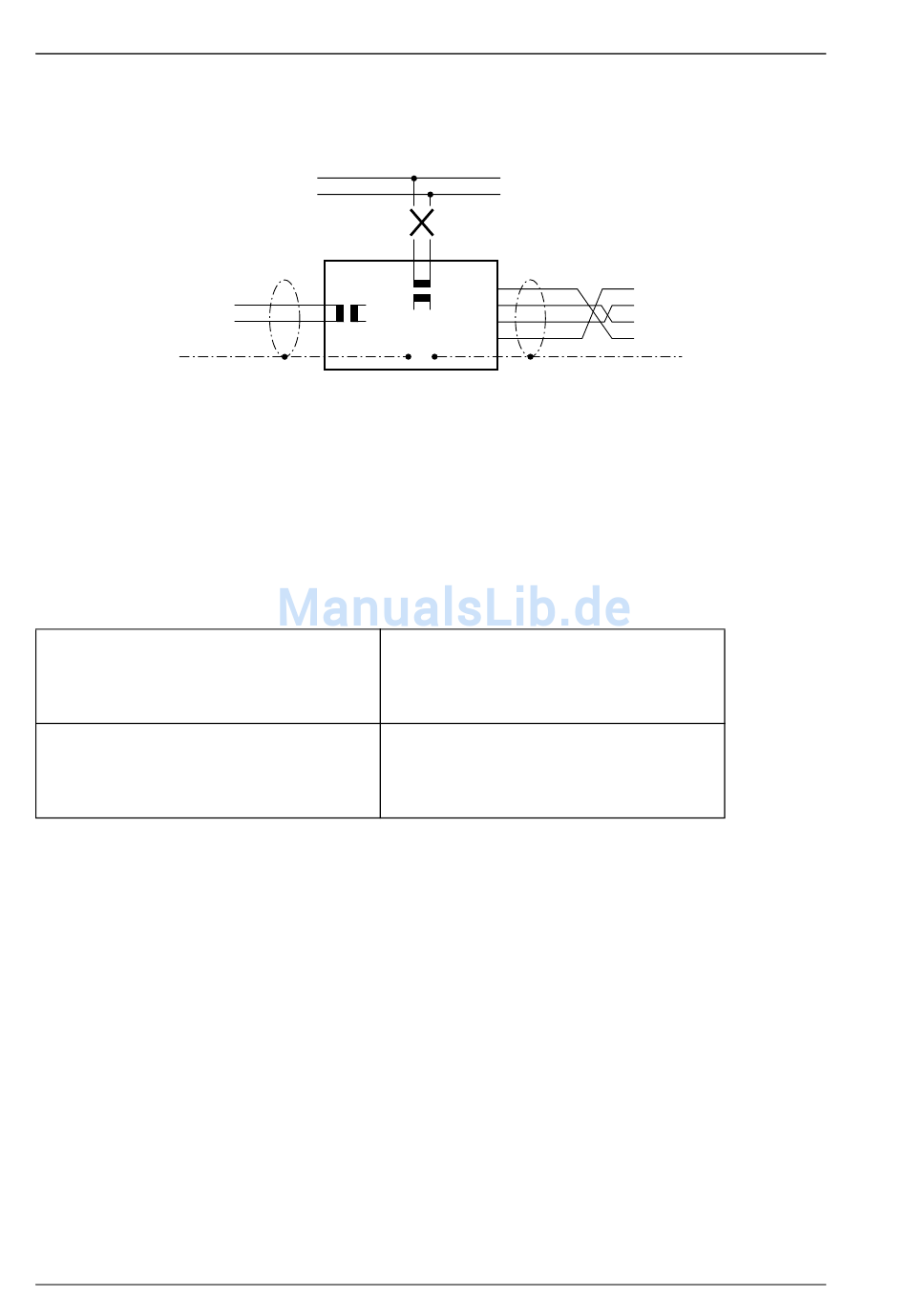

Fig. 4.18: Basisanschluss am NT
3.6.4.2 Kabeltyp
Tab. 4.10: Anforderungen an ein Kabel für den Basisanschluss (NT1 zu PBX)
Aderpaare x Adern
verseilt
Drahtdurchmesser Ader
Abschirmung
Gleichstromwiderstand
Wellenwiderstand
Wellendämpfung
Nah- / Nebensprechdämpfung
370 Anschlusskonzept
230 VAC
[1]
NT1
U T
2kV
2kV
a
b
[2]
hc20138aadea0
1 x 4 oder 2 x 2
ja
0.4...0.6 mm
empfohlen
< 98 Ω/km (Leiter), < 196 Ω/km (Schlaufe)
< 125 Ω (100kHz), < 115 Ω (1MHz)
< 6 dB/km (100kHz), < 26 dB/km (1MHz)
> 54 dB/100 m (1kHz bis 1MHz)
c f
d e
e d
f c
PBX
Teil 4
