Programmieren

2.1.2 Bedienung der numerischen LCP Bedieneinheit LCP 101

Die folgenden Anweisungen gelten für die numerische
Bedieneinheit (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern
und zwischen Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Das Kopieren von Parametern ist mit der numerischen LCP
Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
[Status]: Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
Bei einem Alarm schaltet das LCP 101 automatisch in den
Zustandsmodus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
[Quick Menu] oder [Main Menu]: dient zum Zugriff und
Programmieren aller Parameter.
1
Status
2
Menu
OK
On
3
Warn.
Alarm
Hand
4 O
on

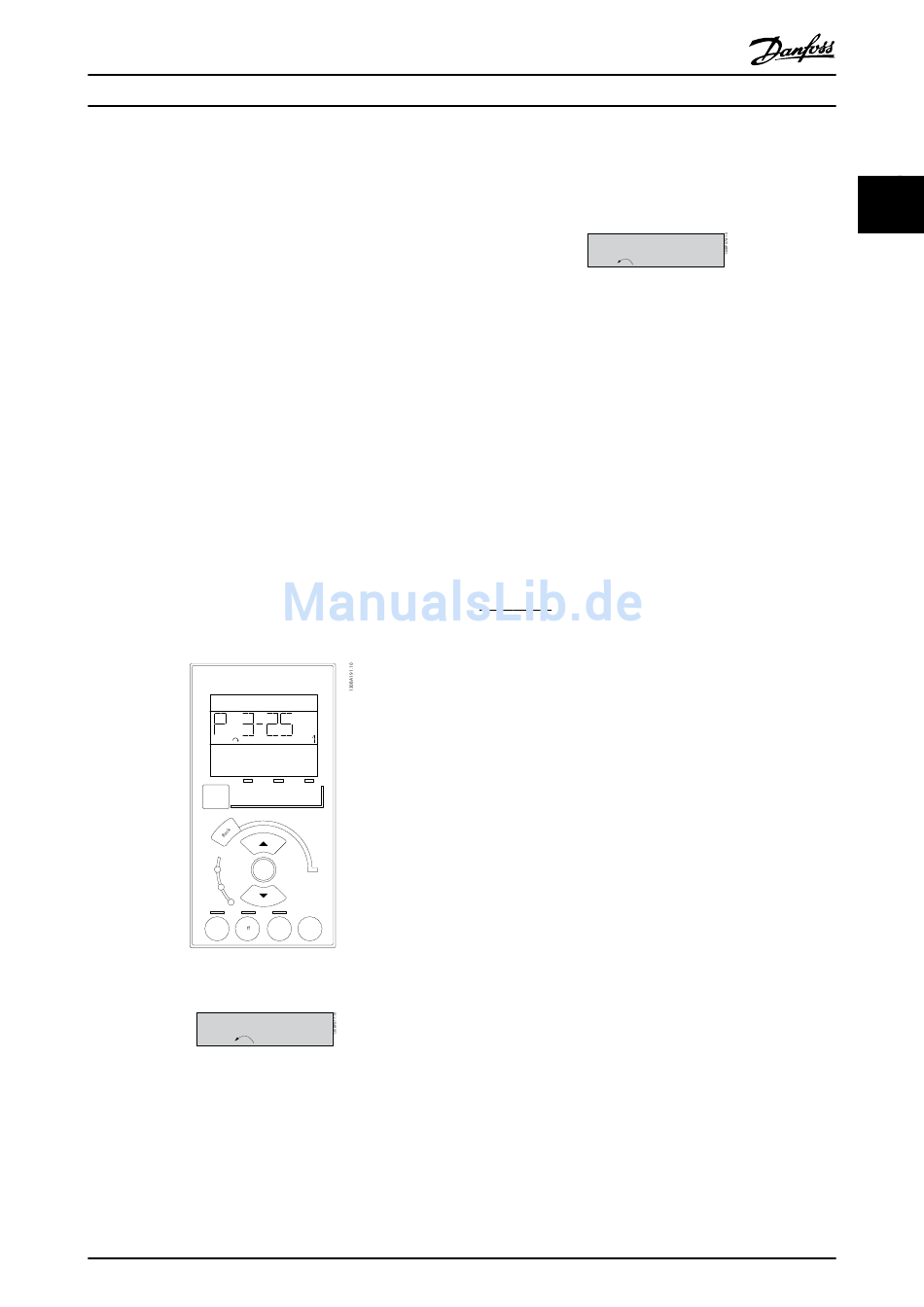

Abbildung 2.1 Numerische LCP Bedieneinheit LCP 101
22.8
Abbildung 2.2 Beispiel für Zustandsanzeige
Kontroll-Anzeigen (LEDs):
•
On (Grüne LED): Zeigt an, dass das Gerät betriebs-
bereit ist.
•
Warn. (Gelbe LED): Zeigt eine Warnung an.
Programmierhandbuch für VLT
Setup
Quick Main
Setup Menu
Auto
Reset
on
rpm
Setup 1
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
•
Alarm (Rot blinkende LED): Zeigt einen
Alarmzustand an.
A 17
Abbildung 2.3 Beispiel für Alarmanzeige
Menütaste
[Menu] wählt eine der folgenden Betriebsarten:
•
Zustand
•
Inbetriebnahme-Menü
•
Hauptmenü
Main Menu dient zum Zugriff und Programmieren aller
Parameter.
Die meisten Hauptmenü-Parameter können direkt über das
Bedienfeld geändert werden, sofern über 0-60 Hauptmenü
Passwort, 0-61 Hauptmenü Zugriff ohne PW, 0-65 Benutzer-
Menü Passwort oder 0-66 Benutzer-Menü Zugriff ohne PW kein
Passwort eingerichtet wurde.
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei
der nur die wichtigsten Parameter des Frequenzumrichters
eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben
und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu]
wiederholt drücken, bis die Hauptmenü-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie
[OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die
Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie
[OK].
Navigationstasten: [Back] bringt Sie zu einem früheren
Schritt zurück.
▼ ▲
Die Pfeiltasten [ ] [ ] dienen dazu, zwischen Parameter-
gruppen, Parametern und innerhalb Parametern zu
wechseln.
[OK] wird benutzt, um einem mit dem Cursor markierten
Parameter auszuwählen und um die Änderung einer
Parametereinstellung zu bestätigen.
