Produkthandbuch für VLT HVAC Drive
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann
mit Par. 0-43
Parameter
möglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden langes Drücken der Taste
i[Main Menu] ermöglicht dieselbe Funktionalität.

5.1.3. Bedienung der numerischen LCP Bedieneinheit

Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
2.
3.
4.
Displayzeilen
[Status] gibt den Zustand des Frequenzum-
richters oder des Motors an.
Bei einem Alarm schaltet das LCP 101 auto-
matisch in den Zustandsmodus.
[Quick Menu] oder [Main Menu] dient zum Zugriff und Programmieren aller Parameter.

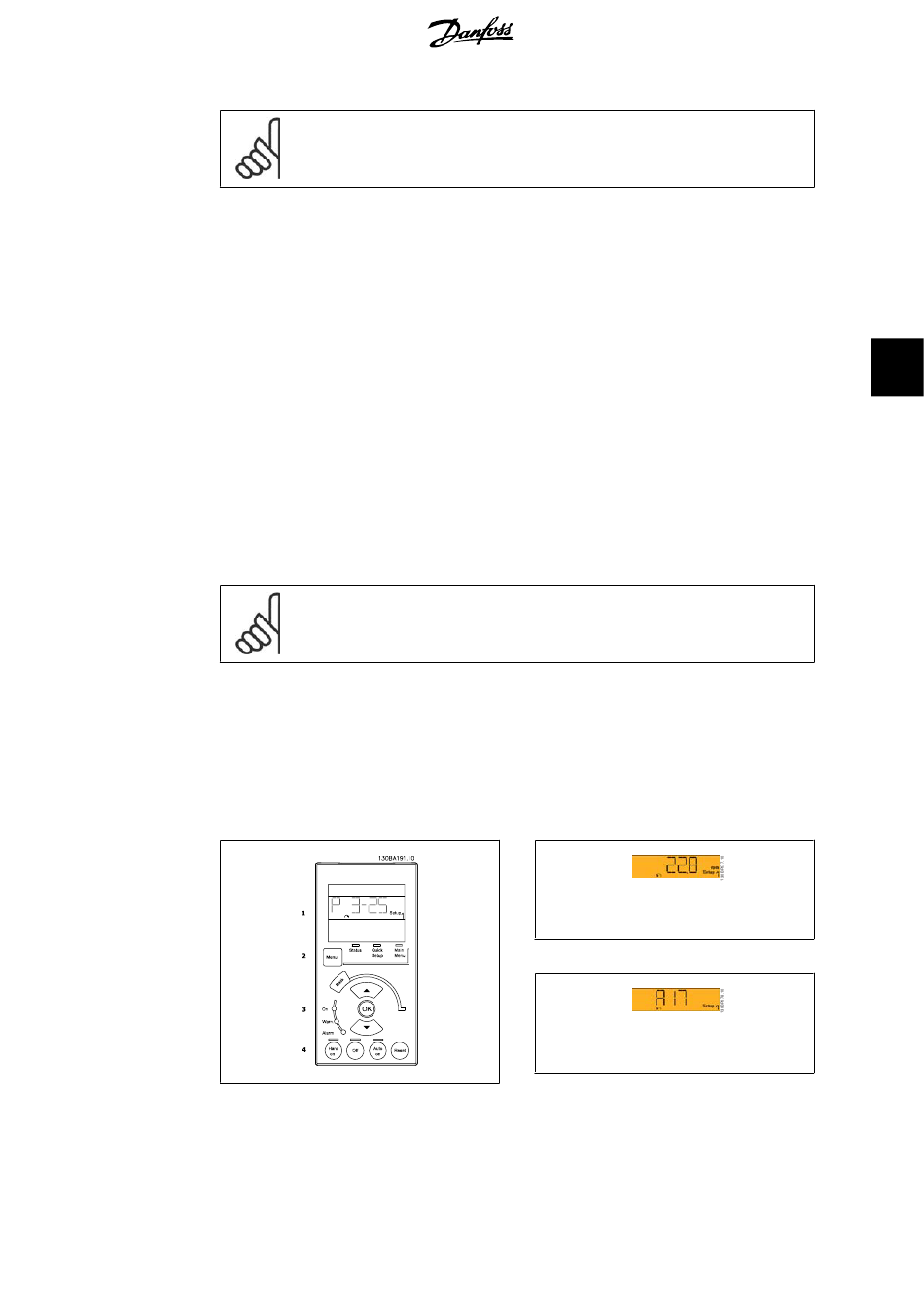

Illustration 5.1: LCP 101
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als
die Bedientasten [Hand on] - [Auto on].
[Reset]-LCP Taste aktiviert
Shortcut: Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] er-
Numerisches Display.
Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen Displayfunktionen um-
schalten.
Navigationstasten und Kontroll-Anzeigen (LEDs).
Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit dem numerischen LCP Bedienteil LCP 101 nicht
möglich.
MG.11.A4.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
5. Betrieb des Frequenzumrichters
[1] oder deaktiviert [0] werden.
Alarme werden mit dem zugehörigen Alarm-
code angezeigt.
Illustration 5.2: Displaybeispiel
Illustration 5.3: Displaybeispiel
