Programmieren
Inbetriebnahme-Menü
Effiziente Parametereinstellung für VLT HVAC Drive-
2 2
Anwendungen:
Die Parameter lassen sich für die Mehrzahl von VLT HVAC
Drive-Anwendungen einfach über [Inbetriebnahme-Menü]
einstellen.
Drücken von [Quick Menu] zeigt die Liste der verschiedenen
Auswahlmöglichkeiten des Quick-Menüs. Siehe auch
Abbildung 6.1 unten und Tabellen Q3-1 bis Q3-4 im
Abschnitt Funktionssätze.
Beispiel zur Benutzung des Inbetriebnahme-Menüs:
Nehmen Sie an, dass Sie die Rampenzeit Ab auf 100
Sekunden einstellen wollen:
1. Wählen Sie [Quick Setup]. Der erste 0-01 Sprache
erscheint im Inbetriebnahme-Menü.
2.
Mehrmals [
mit der Werkseinstellung 20 Sekunden erscheint.
3. [OK] drücken.
4. Wählen Sie die dritte Stelle vor dem Komma mit
der [
5.
Ändern Sie mit [
6.
Markieren Sie mithilfe von [
7.
Ändern Sie mit [
8. [OK] drücken.
Die neue Rampenzeit Ab ist jetzt auf 100 Sekunden
eingestellt.
Es wird empfohlen, die Konfiguration in der aufgelisteten
Reihenfolge auszuführen.
HINWEIS
Eine vollständige Beschreibung der Funktion finden Sie in
den Abschnitten zu Parametern in diesem Handbuch.

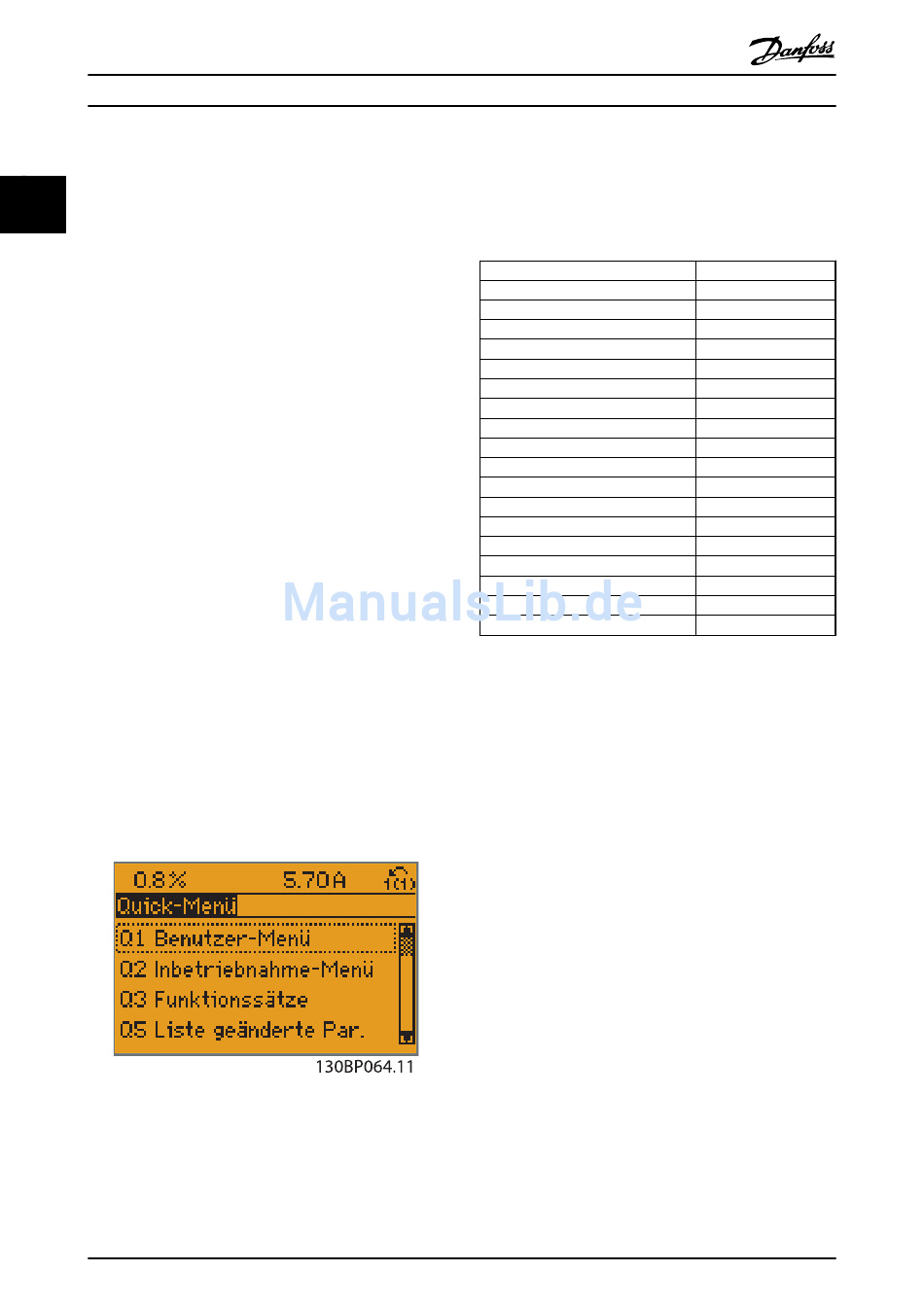

Abbildung 2.5 Quick-Menü-Anzeige.
Mit dem Inbetriebnahme-Menü erhält man Zugriff auf die 18
wichtigsten Parametersätze des Frequenzumrichters. Nach
der Programmierung ist der Frequenzumrichter in den
18
▼
]] drücken, bis 3-42 Rampenzeit Ab 1
◀
]-Taste.
▲
] „0" auf „1".
▶
] die Ziffer „2".
▼
] „2" auf „0".
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
meisten Fällen betriebsbereit. Die 18 Inbetriebnahme-Menü-
Parameter werden in der nachstehenden Tabelle gezeigt.
Eine vollständige Beschreibung der Funktion finden Sie in
den Abschnitten zu Parameterbeschreibungen in diesem
Handbuch.
Parameter
0-01 Sprache
1-20 Motornennleistung [kW]
1-21 Motornennleistung [PS]
1-22 Motornennspannung*
1-23 Motornennfrequenz
1-24 Motornennstrom
1-25 Motornenndrehzahl
1-28 Motordrehrichtungsprüfung
3-41 Rampenzeit Auf 1
3-42 Rampenzeit Ab 1
4-11 Min. Drehzahl [UPM]
4-12 Min. Frequenz [Hz]*
4-13 Max. Drehzahl [UPM]
4-14 Max Frequenz [Hz]*
3-19 Festdrehzahl Jog [UPM]
3-11 Festdrehzahl Jog [Hz]*
5-12 Klemme 27 Digitaleingang
5-40 Relaisfunktion**
Tabelle 2.1 Inbetriebnahme-Menü-Parameter
*Die Displayanzeige hängt von den Einstellungen der
Optionen in 0-02 Hz/UPM Umschaltung und 0-03 Länderein-
stellungen ab. Die Werkseinstellung für 0-02 Hz/UPM
Umschaltung und 0-03 Ländereinstellungen hängt von der
Region ab, in der der Frequenzumrichter ausgeliefert wird,
kann jedoch nach Bedarf umprogrammiert werden.
** 5-40 Relaisfunktion ist ein Parameter mit Array, in dem
zwischen Relais1 [0] oder Relais2 [1] gewählt werden kann.
Die Standardeinstellung ist Relais1 [0] mit der Voreinstellung
Alarm [9].
Siehe die Parameterbeschreibung im Abschnitt Häufig
verwendete Parameter.
Nähere Informationen zu Einstellungen und Program-
mierung finden Sie im VLT HVAC Drive
Programmierungshandbuch, MG.11.CX.YY .
x = Versionsnummer
y = Sprachversion
HINWEIS
Wird an 5-12 Klemme 27 Digitaleingang Ohne Funktion]
gewählt, ist auch keine +24 V Beschaltung an Klemme 27
notwendig, um den Start zu ermöglichen.
Wird in 5-12 Klemme 27 Digitaleingang [Motorfreilauf (inv.)]
(Werkseinstellung) gewählt, ist eine +24 V Beschaltung
notwendig, um den Start zu ermöglichen.
®
