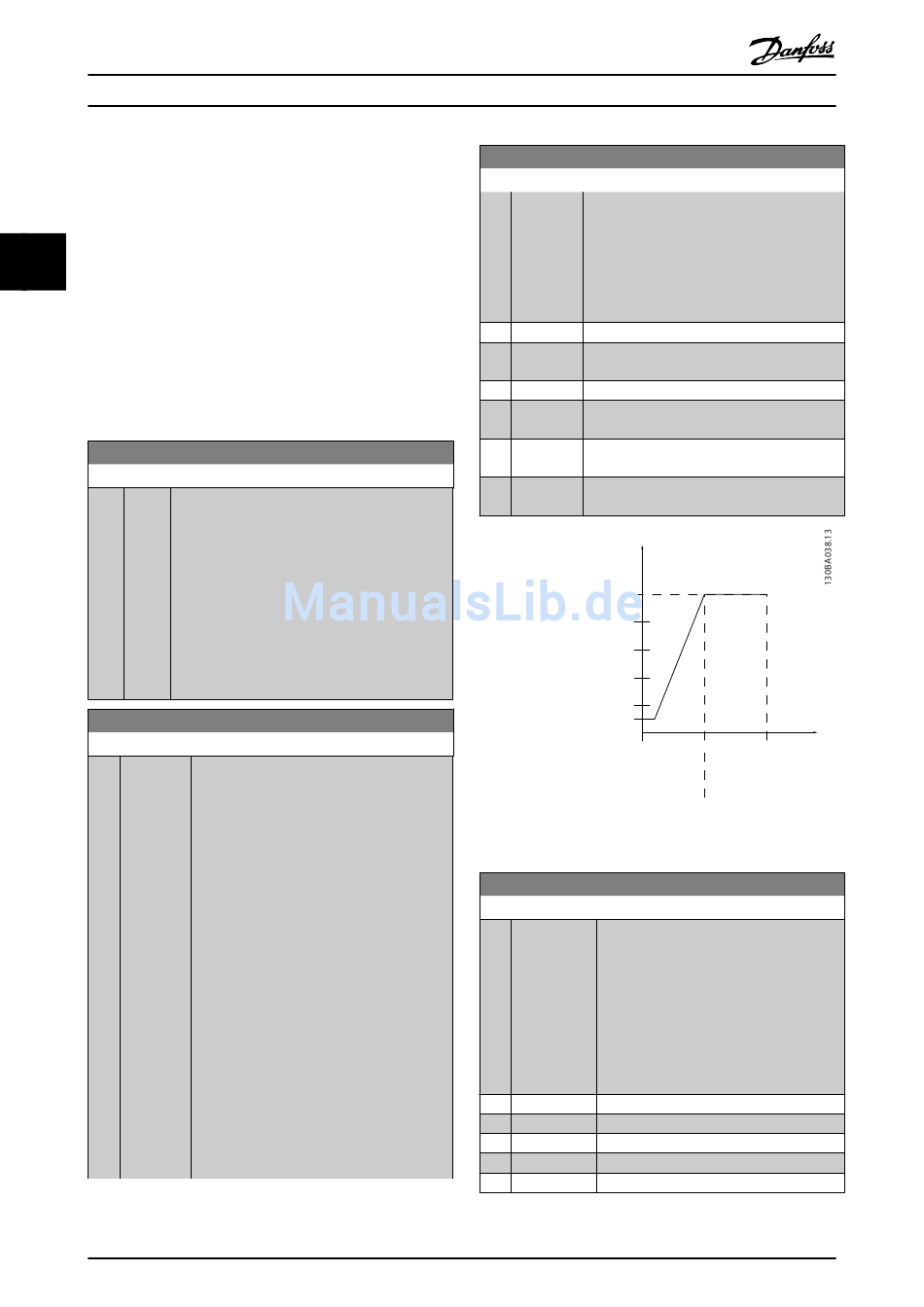

Parameterbeschreibung
3.8 Hauptmenü - Analogein-/-ausgänge -
Gruppe 6
3.8.1 6-0* Grundeinstellungen
3 3
Parametergruppe zum Konfigurieren der Analogein- und -
ausgänge.
Der Frequenzumrichter verfügt über 2 Analogeingänge:
Klemme 53 und 54. Die Analogeingänge sind für Spannung
(0-10 V,) oder Strom (0/4 - 20 mA) konfigurierbar.
HINWEIS
Thermistoren können sowohl an Analog- als auch an Digita-
leingänge angeschlossen werden.
6-00 Signalausfall Zeit
Range:
10 s [1 -
*
99 s]
6-01 Signalausfall Funktion
Option:
74
Funktion:
Eingabe des Timeout bei Signalausfall. Ist aktiv,
wenn A53 (SW201) und/oder A54 (SW202) in
Position EIN ist/sind. Fällt das an den gewählten
Stromeingang angeschlossene Sollwertsignal für
länger als die in 6-10 Klemme 53 Skal. Min.Spannung
eingestellte Zeit unter 50 % des in 6-12 Klemme 53
Skal. Min.Strom, 6-20 Klemme 54 Skal. Min.Spannung,
6-22 Klemme 54 Skal. Min.Strom oder 6-00 Signal-
ausfall Zeit eingestellten Werts, wird die in
6-01 Signalausfall Funktion eingestellte Funktion
aktiviert.
Funktion:
Auswahl der Timeout-Funktion. Die in
6-01 Signalausfall Funktion eingestellte Funktion
wird dann aktiviert, wenn das Eingangssignal an
Analogeingängen unter 50 % des Werts in
6-10 Klemme 53 Skal. Min.Spannung,
6-12 Klemme 53 Skal. Min.Strom, 6-20 Klemme 54
Skal. Min.Spannung oder 6-22 Klemme 54 Skal.
Min.Strom sinkt und mind. für die Dauer der in
6-00 Signalausfall Zeit eingegebenen Zeit
unterhalb dieses Wertes bleibt. Treten gleich-
zeitig mehrere Timeouts auf, so gibt der
Frequenzumrichter der Timeout-Funktion
folgende Priorität:
1. 6-01 Signalausfall Funktion
2. 8-04 Steuerwort Timeout-Funktion
Als Timeout-Funktion kann Folgendes gewählt
werden:
•
[1] Der Motor wird mit der
momentanen Ausgangsdrehzahl
weiter betrieben.
•
[2] Der Motor wird angehalten.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
6-01 Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz.
speich.
[2] Stopp
[3] Festdrz.
(JOG)
[4] Max.
Drehzahl
[5] Stopp und
Alarm
Par. 6-xx
Max.
Soll-/ Istwert
Par. 6-xx
Min.
Soll-/ Istwert
6-02 Notfallbetrieb Signalausfall Funktion
Option:
[0] Aus
*
[1] Drehz. speich.
[2] Stopp
[3] Festdrz. (JOG)
[4] Max. Drehzahl
®
HVAC Drive
Funktion:
•
[3] Der Motor wird mit Festdrehzahl
JOG betrieben.
•
[4] Der Motor wird mit max. Drehzahl
betrieben.
•
[5] Der Motor stoppt und es wird ein
Alarm ausgelöst.
Soll-/Istwert
[UPM]
1.500
1.200
900
600
300
150
1 V 5 V
Par. 6-xx
Min. Spannung oder
Min. Strom
Par. 6-xx
Max. Spannung oder
Max. Strom
Funktion:
Die in 6-01 Signalausfall Funktion eingestellte
Funktion wird dann aktiviert, wenn das
Eingangssignal an Analogeingängen unter 50
% des Werts in Parametergruppe 6-1* bis 6-6*
(„Klemme xx Skal. Min.Strom" oder „Klemme
xx Skal. Min.Spannung") sinkt und mind. für
die Dauer der in 6-00 Signalausfall Zeit
eingegebenen Zeit unterhalb dieses Wertes
bleibt.
10 V
[V]
Analogeingang
