Parameterbeschreibung
13-11 Vergleicher-Funktion
Array [6]
Option: Funktion:
[0] < Wenn Sie < [0] wählen, ist das Ergebnis der
*
Berechnung WAHR, wenn die in
13-10 Vergleicher-Operand gewählte Variable
kleiner als der Wert in 13-12 Vergleicher-Wert
ist. Das Ergebnis ist FALSCH, wenn die in
13-10 Vergleicher-Operand gewählte Variable
größer als der Wert in 13-12 Vergleicher-Wert
ist.
[1] ≈ (gleich) Wenn Sie ≈ [1] wählen, ist die Berechnung
WAHR, wenn die in 13-10 Vergleicher-
Operand gewählte Variable ungefähr gleich
dem Wert in 13-12 Vergleicher-Wert2 ist.
[2] > Wenn Sie > [2] wählen, ist die Logik
umgekehrt.
[5] WAHR länger
als..
[6] FALSCH länger
als..
[7] WAHR kürzer
als..
[8] FALSCH kürzer
als..
13-12 Vergleicher-Wert
Array [6]
Range:
Application [-100000.000 -
dependent 100000.000 ]
*
3.13.4 13-2* Timer
Sie können das Ergebnis (TRUE oder FALSE) von Timern
direkt für die Definition eines Ereignisses (siehe 13-51 SL-
Controller Ereignis) oder als boolesche Eingabe in eine
Logikregel (siehe 13-40 Logikregel Boolsch 1, 13-42 Logikregel
Boolsch 2 oder 13-44 Logikregel Boolsch 3) verwenden. Ein
Timer ist nur FALSE (FALSCH), solange er gestartet ist. Nach
Ablauf wird er wieder TRUE (WAHR).
Alle Parameter in dieser Gruppe sind Arrayparameter mit
Index 0 bis 2. Index 0 ist zu wählen, um Timer 0 zu program-
mieren, Index 1 für Timer 1 usw.
Programmierhandbuch für VLT
Funktion:
Definiert den Wert, mit
welchem der Operand
verglichen wird. Dies ist ein
Arrayparameter, der die
Werte von Vergleicher 0 bis 5
enthält.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
13-20 SL-Timer
Array [3]
Range:
Application [Application
dependent dependant]
*

3.13.5 13-4* Logikregeln

Unter Verwendung der Logikoperatoren UND, ODER, NICHT
können Sie maximal drei boolesche Eingaben (WAHR/
FALSCH) von Timern, Vergleichern, Digitaleingängen,
Zustandsbits und Ereignissen kombinieren. Wählen Sie die
Booleschen Variablen für die Berechnung in 13-40 Logikregel
Boolsch 1, 13-42 Logikregel Boolsch 2 und 13-44 Logikregel
Boolsch 3, und definieren Sie die Funktionen zur logischen
Verknüpfung in 13-41 Logikregel Verknüpfung 1 und
13-43 Logikregel Verknüpfung 2.

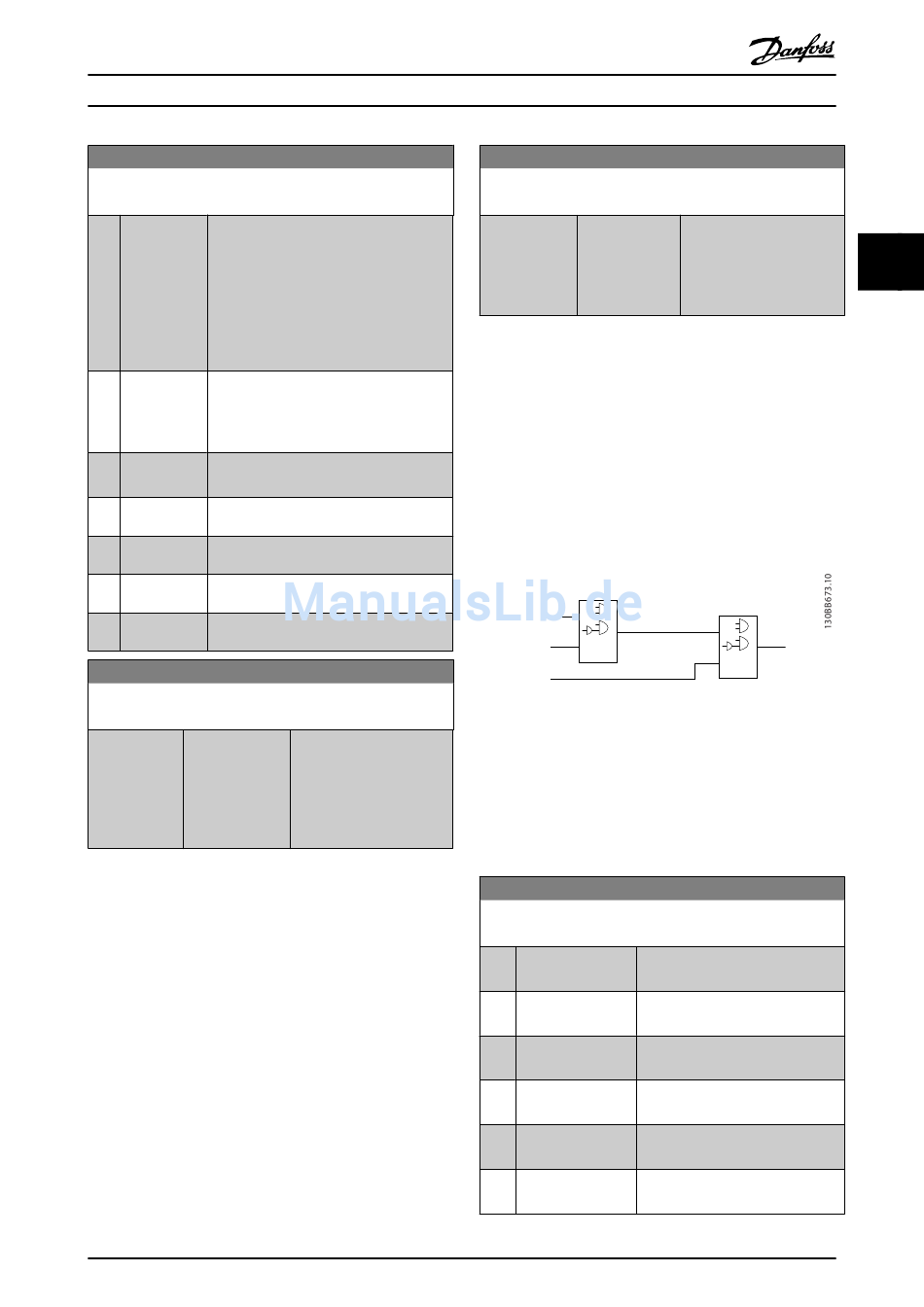

Par. LC-41
Logic Rule Operator 1
Par. LC-40
Logic Rule Boolean 1
Par. LC-42
Logic Rule Boolean 2
. . .
. . .
Par. LC-44
Logic Rule Boolean 3
Berechnungspriorität
Die Ergebnisse von 13-40 Logikregel Boolsch 1,
13-41 Logikregel Verknüpfung 1 und 13-42 Logikregel Boolsch 2
werden zuerst berechnet. Das Ergebnis (WAHR/FALSCH)
dieser Berechnung wird mit den Einstellungen von
13-43 Logikregel Verknüpfung 2 und 13-44 Logikregel Boolsch 3
zum Endergebnis (WAHR/FALSCH) der Logikregel verknüpft.
13-40 Logikregel Boolsch 1
Array [6]
Option: Funktion:
[0] FALSCH Gibt den Festwert FALSE (FALSCH) in
*
die Logikregel ein.
[1] WAHR Gibt den Festwert TRUE (WAHR) in die
Logikregel ein.
[2] Motor ein Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
[3] Im Bereich Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
[4] Ist=Sollwert Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
[5] Moment.grenze Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Funktion:
Der Wert definiert die Dauer
der FALSE-Ausgabe vom
programmierten Timer. Ein
Timer ist nur FALSE (FALSCH),
solange er gestartet ist.
Par. LC-43
Logic Rule Operator 2
. . .
. . .
