Parameterbeschreibung
3.13 Hauptmenü - Smart Logic - Gruppe 13
3.13.1 13-** Smart Logic Smart Logic
3 3
Smart Logic Control (SLC) ist im Wesentlichen eine Folge
benutzerdefinierter Aktionen (siehe 13-52 SL-Controller
Aktion [x]), die von der SLC ausgeführt werden, wenn das
zugehörige Ereignis (siehe 13-51 SL-Controller Ereignis [x])
durch die SLC als WAHR ermittelt wird. Die Ereignisse und
Aktionen sind paarweise geordnet. Wenn also das Ereignis [0]
erfüllt ist (TRUE (WAHR)), dann wird Aktion [0] ausgeführt.
Danach wird die Bedingung von Ereignis [1] ausgewertet,
und wenn TRUE (WAHR), wird Aktion [1] ausgeführt usw. Das
jeweils aktuelle Ereignis wird ausgewertet. Ist das Ereignis
FALSE (FALSCH), wird in der SLC) während des aktuellen
Abtastintervalls keine Aktion ausgeführt, und es werden
keine weiteren Ereignisse ausgewertet. Das bedeutet, wenn
der SLC startet, wird zuerst Ereignis [0] ausgewertet. Nur
wenn Ereignis [0] als TRUE (WAHR) ausgewertet wird, führt
die SLC Aktion [0] aus und beginnt, Ereignis [1] auszuwerten.
Es ist möglich, bis zu 20 Ereignisse und Aktionen (1 - 20) zu
programmieren.

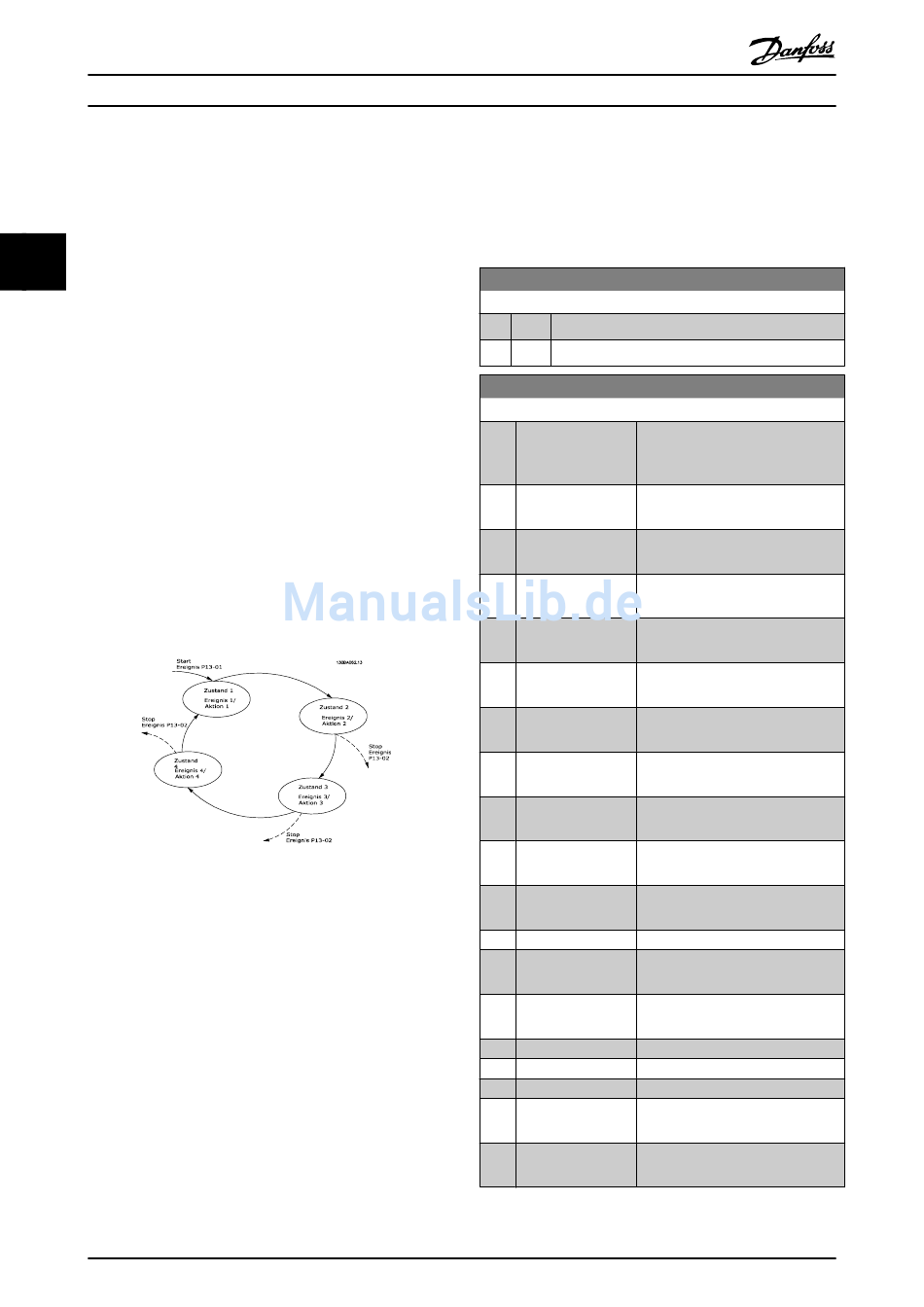

Wenn das letzte Ereignis/die letzte Aktion ausgeführt wurde,
beginnt die Sequenz neu bei Ereignis [0]/Aktion [0]. Die
Abbildung zeigt ein Beispiel mit drei Ereignissen/Aktionen:
SLC starten und stoppen
Starten und Stoppen des SLC erfolgt durch Auswahl von Ein
[1] oder Aus [0] in 13-00 Smart Logic Controller. Die SLC startet
immer im Zustand 0 (Auswertung von Ereignis [0]). Der SLC
startet, wenn das Startereignis (definiert in 13-01 SL-
Controller Start) als TRUE (WAHR) ausgewertet wird
(vorausgesetzt in 13-00 Smart Logic Controller ist Ein [1]
ausgewählt). Der SLC stoppt, wenn das Stoppereignis
(definiert in 13-02 SL-Controller Stopp) TRUE (WAHR) ist.
13-03 SL-Parameter Initialisieren setzt alle SLC-Parameter
zurück und startet die Programmierung neu.
98
Programmierhandbuch für VLT
3.13.2 13-0* SLC-Controller
Parameter zum Aktivieren, Deaktivieren oder Quittieren des
Smart Logic Controllers (SLC). Die Logikfunktionen und
Vergleicher laufen immer im Hintergrund und öffnen für
getrennte Steuerung von Digitalein- und -ausgängen. .
[0]
[1]
[0]
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

13-00 Smart Logic Controller

Option: Funktion:
Aus Deaktiviert den Smart Logic Controller.
Ein Aktiviert den Smart Logic Controller.
13-01 SL-Controller Start
Option: Funktion:
Auswahl der Booleschen Variable
(WAHR oder FALSCH) zur Aktivierung
der Smart Logic Control.
FALSCH Gibt den Festwert FALSE (FALSCH) in
*
die Logikregel ein.
WAHR Gibt den Festwert TRUE (WAHR) in die
Logikregel ein.
Motor ein Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Im Bereich Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Ist=Sollwert Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Moment.grenze Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Stromgrenze Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Außerh.Stromber. Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Unter Min.-Strom Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Über Max.-Strom Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Außerh.Drehzahlber.
Unter Min.-Drehzahl Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Über Max.-Drehzahl Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Außerh. Istwertber.
Unter Min.-Istwert
Über Max.-Istwert
Warnung Übertemp. Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
Netzsp.auss.Bereich Ausführliche Beschreibung siehe
Parametergruppe 5-3*.
