Parameterbeschreibung
3-16 Variabler Sollwert 2
Option: Funktion:
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang X42/1
[24] Analogeingang X42/3
[25] Analogeingang X42/5
[29] Analogeing. X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
3-17 Variabler Sollwert 3
Option: Funktion:
In diesem Parameter kann der
Sollwerteingang für das dritte
Sollwertsignal festgelegt werden. In
3-15 Variabler Sollwert 1, 3-16 Variabler
Sollwert 2 und 3-17 Variabler Sollwert 3
können maximal drei Sollwertsignale
definiert werden. Die Summe dieser
Sollwertsignale bildet den
resultierenden Sollwert.
Dieser Parameter kann nicht bei
laufendem Motor geändert werden.
[0] Deaktiviert
*
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang X42/1
[24] Analogeingang X42/3
[25] Analogeingang X42/5
[29] Analogeing. X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
3-19 Festdrehzahl Jog [UPM]
Range:
Application [Application
dependent dependant]
*
Programmierhandbuch für VLT
Funktion:
Mit diesem Parameter kann die
Festdrehzahl nJOG festgelegt
werden. Nach Aktivieren der JOG-
Drehzahl läuft der
Frequenzumrichter mit dieser
Drehzahl. Die maximale Grenze ist
in 4-13 Max. Drehzahl [UPM]
definiert.
Siehe auch 3-80 Rampenzeit JOG.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive

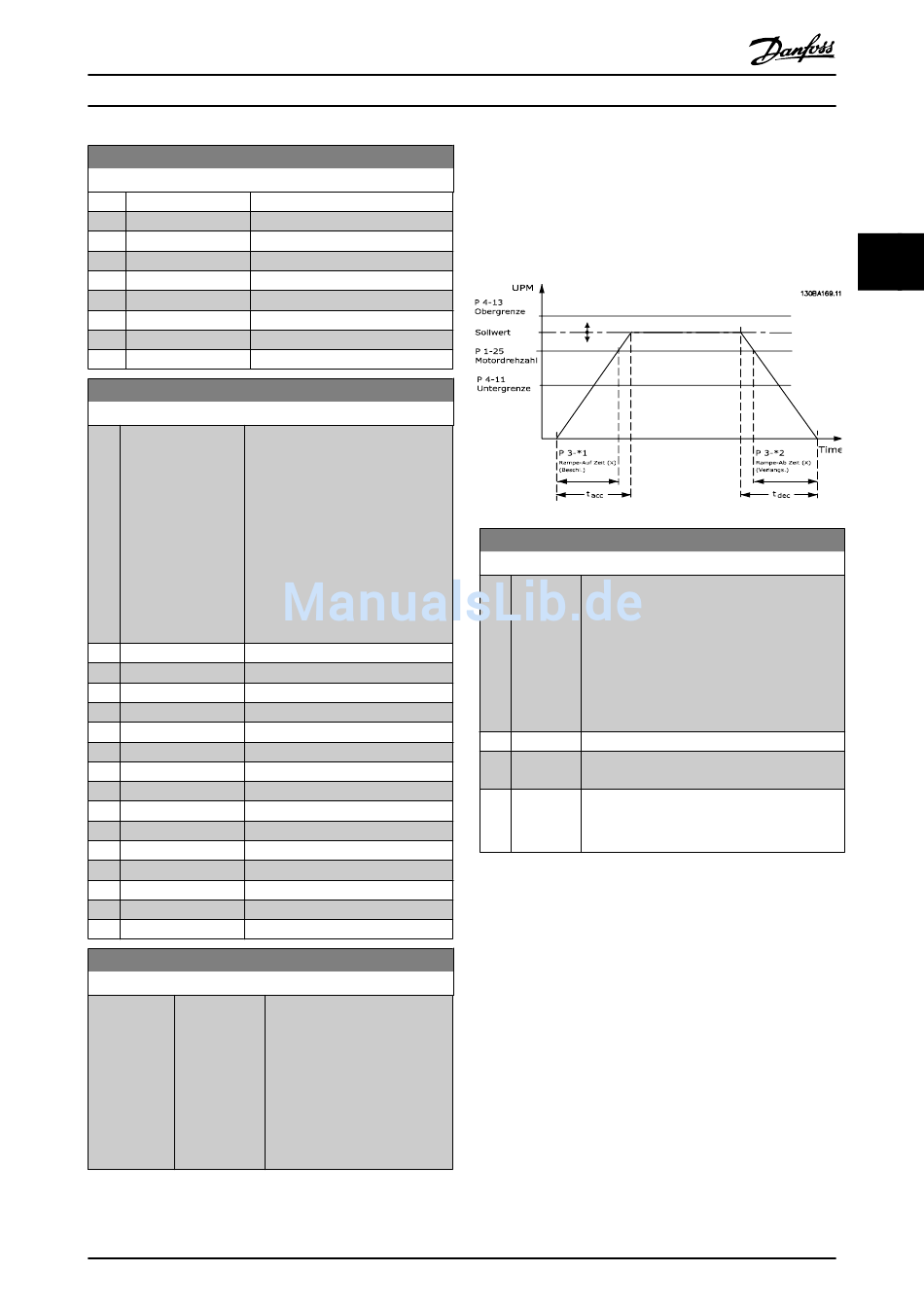

3.5.3 3-4* Ramp 1
Auswahl des Rampentyps, der Rampenzeiten (Beschleu-
nigungs- und Verzögerungszeiten) und Anpassung an die
Lastverhältnisse für jede der beiden Rampen (Parameter-
gruppe 3-4* und Parametergruppe 3-5*).
3-40 Ramp 1 Type
Option: Funktion:
Der Rampentyp ist abhängig von den Beschleu-
nigungs- und Verzögerungsanforderungen zu
wählen.
Mit einer lineare Rampe erfolgt eine konstante
Beschleunigung während Rampe Auf. Mit einer
S-Rampe erfolgt eine nicht lineare Beschleu-
nigung, um Rucke in der Anwendung
auszugleichen.
[0] Linear
*
[1] S-ramp Möglichst ruckfreie Beschleunigung.
Const Jerk
[2] S-ramp S-Rampe basierend auf den Werten in
Const Time 3-41 Ramp 1 Ramp up Time und 3-42 Ramp 1
Ramp Down Time.
