7.1.3 Bedienung der numerischen LCP Bedieneinheit (LCP 101)

Die folgenden Anweisungen gelten für die numerische Bedieneinheit (LCP
101).

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:

1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
7

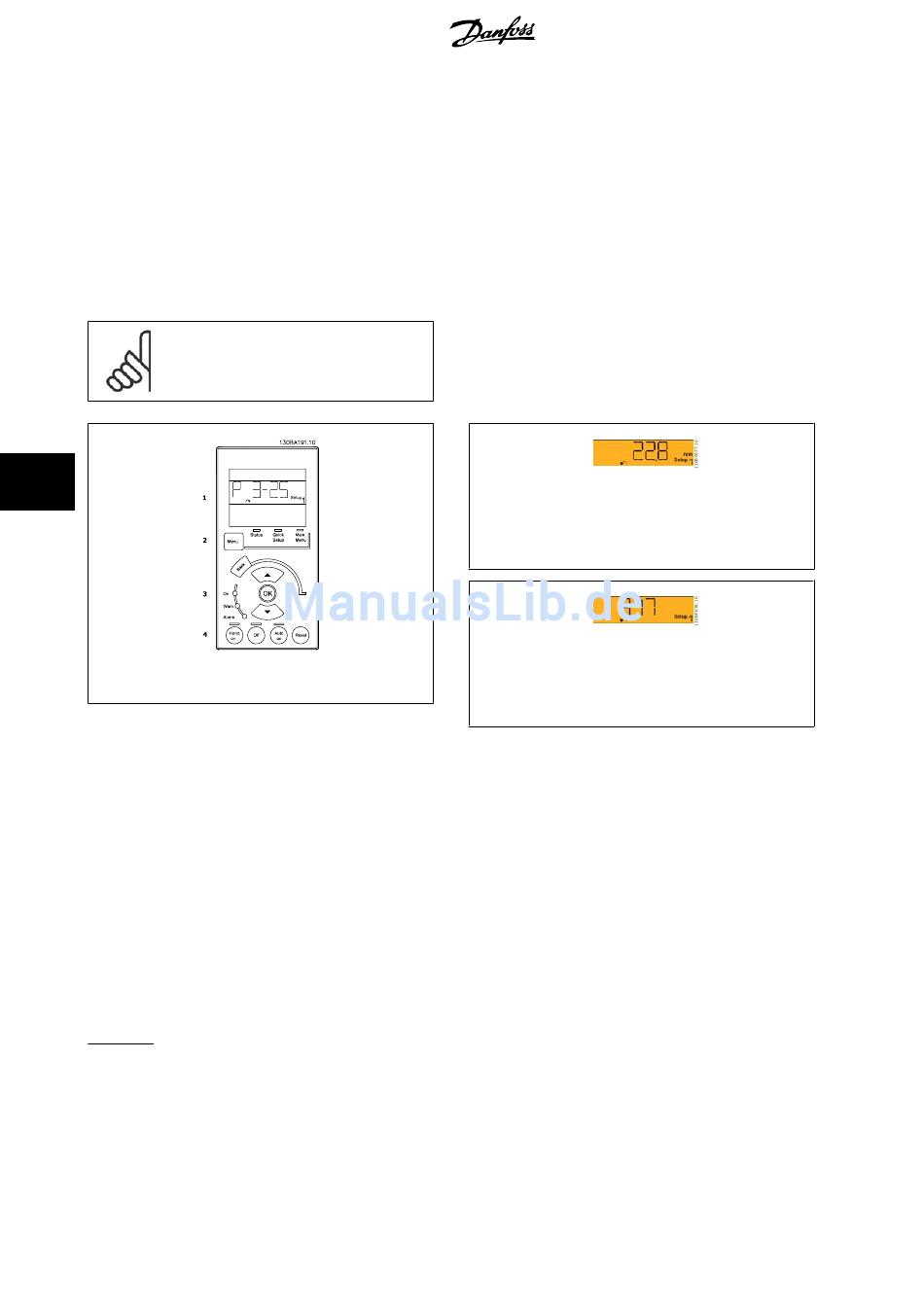

Abbildung 7.1: Numerische LCP Bedieneinheit LCP 101
Kontroll-Anzeigen (LEDs):
• Grüne LED/Ein: Zeigt an, ob das Steuerteil betriebsbereit ist.
• WARN. (Gelbe LED): Zeigt eine Warnung an.
• ALARM (Rot blinkende LED): Zeigt einen Alarmzustand an.
[Menu]-Taste
Wählen Sie eine der folgenden Betriebsarten:
• Zustand
• Inbetriebnahme-Menü
• Hauptmenü
Hauptmenü
dient zum Zugriff und Programmieren aller Parameter.
Die Parameter können direkt über das Bedienfeld geändert werden, sofern über Par. 0-60
PW Benutzer-Menü Passwort
, Par. 0-65
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Main Menu-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie [OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie [OK].
56
Benutzer-Menü Zugriff ohne PW
oder Par. 0-66
®
MG.20.M7.03 - VLT ist eine eingetragene Marke von Danfoss.
Wählen Sie eine der folgenden Betriebsarten:
Zustandsmodus: Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
Kurzinbetriebnahme- oder Hauptmenümodus: Anzeige von Para-
metern und Parametereinstellungen.
Abbildung 7.2: Beispiel für Zustandsanzeige
Abbildung 7.3: Beispiel für Alarmanzeige
Hauptmenü Passwort , Par. 0-61
kein Passwort eingerichtet wurde.
®
