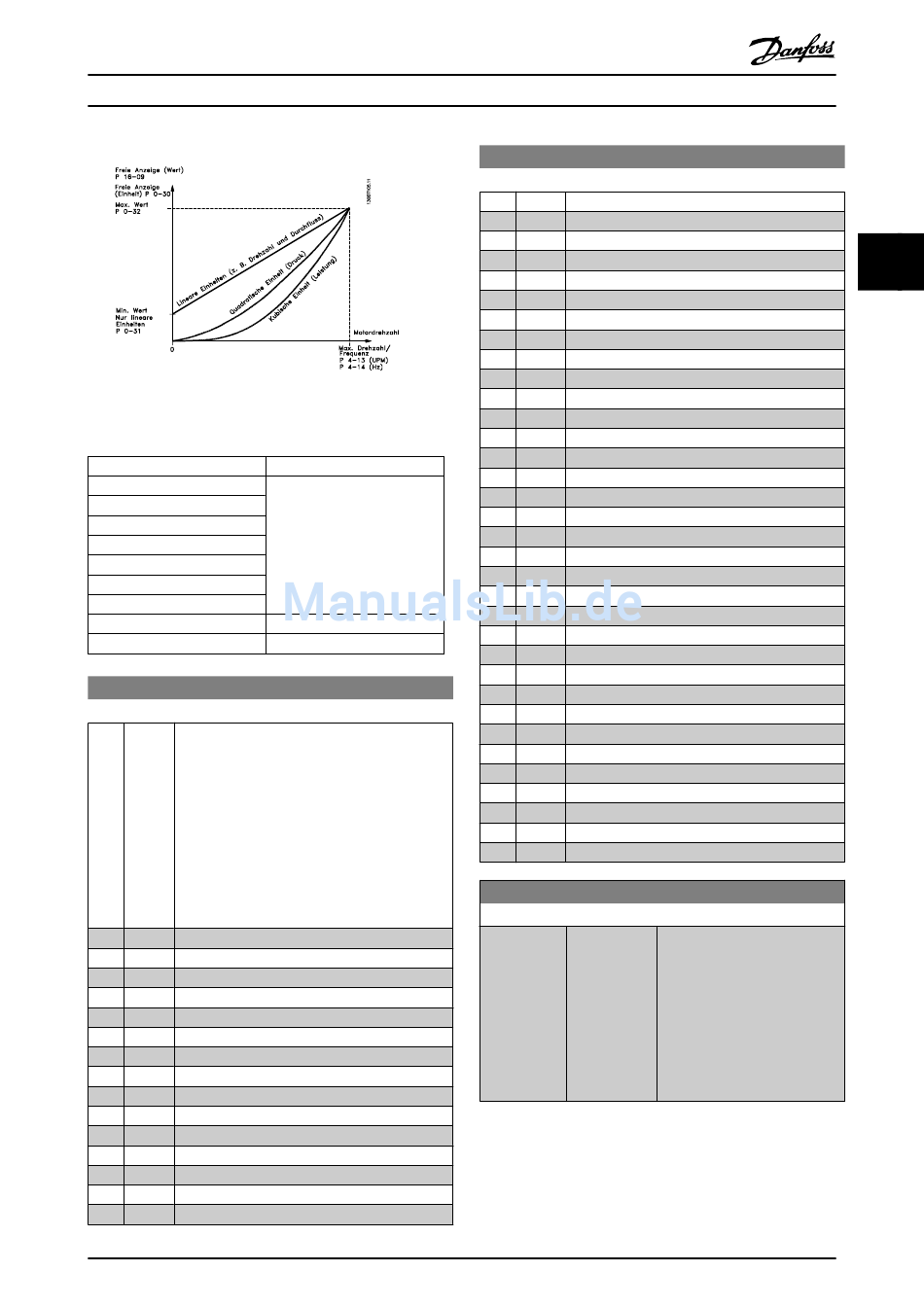

Parameterbeschreibung
Die Beziehung hängt von der in 0-30 Einheit gewählten
Einheit ab:
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Leistung
0-30 Custom Readout Unit
Option: Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige im LCP. Die
ausgewählte Einheit wird automatisch eine lineare,
quadratische oder kubische Skalierungsbeziehung
zur Ausgangsdrehzahl ergeben. Diese Beziehung
hängt von der gewählten Einheit ab (siehe Tabelle
oben). Der tatsächlich berechnete Wert kann in
16-09 Benutzerdefinierte Anzeige abgelesen und/
oder durch Auswahl von Benutzerdefinierte
Anzeige [16-09] in 0-20 Displayzeile 1.1 bis
0-24 Displayzeile 3 im Display angezeigt werden.
[0]
[1] %
*
[5] PPM
[10] 1/min
[11] RPM
[12] Pulse/s
[20] l/s
[21] l/min
[22] l/h
[23] m³/s
[24] m³/min
[25] m³/h
[30] kg/s
[31] kg/min
[32] kg/h
Programmierhandbuch für VLT
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
0-30 Custom Readout Unit
Option: Funktion:
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] °C
[70] mbar
[71] bar
[72] Pa
[73] kPa
[74] m WG
[75] mm Hg
[80] kW
[120] GPM
[121] gal/s
[122] gal/min
[123] gal/h
[124] CFM
[125] ft³/s
[126] ft³/min
[127] ft³/h
[130] lb/s
[131] lb/min
[132] lb/h
[140] ft/s
[141] ft/min
[145] ft
[160] °F
[170] psi
[171] lb/in²
[172] in WG
[173] ft WG
[174] in Hg
[180] HP
0-31 Freie Anzeige Min.-Wert
Range:
Application [Application
dependent dependant]
*
Funktion:
Dieser Parameter definiert einen
benutzerdefinierten Anzeigewert,
der der Drehzahl 0 des Motors
entspricht. Eine Einstellung
ungleich null ist nur möglich,
wenn in 0-30 Einheit eine lineare
Einheit gewählt wird. Für
Einheiten mit 2. und 3. Potenz ist
der Mindestwert 0.
