Parameterbeschreibung
HINWEIS
Der Parameter ist nur verfügbar, wenn 0-02 Hz/UPM
Umschaltung auf [UPM] gestellt ist.
1-87 Min. Abschaltfrequenz [Hz]
3 3
Range:
Application
dependent
*
HINWEIS
Der Parameter ist nur verfügbar, wenn 0-02 Hz/UPM
Umschaltung auf [Hz] gestellt ist.

3.3.9 1-9* Motortemperatur

1-90 Thermischer Motorschutz
Option:
[0] Kein
*
Motorschutz
[1] Thermistor
Warnung
46
Programmierhandbuch für VLT
Funktion:
[Application Bei Abschaltdrehzahl = 0 ist die
dependant] Funktion nicht aktiviert.
Wenn die Drehzahl zu einem
Zeitpunkt nach dem Start (oder
während eines Stopps) unter den
Parameterwert fällt, schaltet der
Frequenzumrichter mit einem
Alarm [A49] Drehzahlgrenze ab.
Stoppfunktion.
Funktion:
Der Frequenzumrichter kann den Motor
auf zwei Arten thermisch schützen:
•
Über einen Thermistorsensor, der
an einen Analog- oder Digital-
eingang angeschlossen ist
(1-93 Thermistoranschluss).
•
Durch Berechnung ((ETR =
Elektronisches Thermorelais) )
des thermischen Verhaltens,
basierend auf der Motorbe-
lastung und der Zeit. Die
berechnete thermische Belastung
wird mit dem Motornennstrom
I und der Motornennfrequenz
M,N
f verglichen. Bei den Berech-
M,N
nungen wird die bei niedrigeren
Drehzahlen herabgesetzte
Kühlung eines im Motor
eingebauten Lüfters berück-
sichtigt.
Wenn der Motor permanent überlastet ist
und keine Warnung oder keine
Abschaltung des Frequenzumrichters
erfolgen soll.
Wenn eine Warnung auszugeben ist, falls
der angeschlossene Thermistor im Motor
auslöst.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
1-90 Thermischer Motorschutz
Option: Funktion:
[2] Thermistor Schaltet den Frequenzumrichter ab, wenn
Abschalt. der im Motor angeschlossene Thermistor
auslöst.
[3] ETR Warnung 1
[4] ETR Alarm 1
*
[5] ETR Warnung 2
[6] ETR Alarm 2
[7] ETR Warnung 3
[8] ETR Alarm 3
[9] ETR Warnung 4
[10] ETR Alarm 4

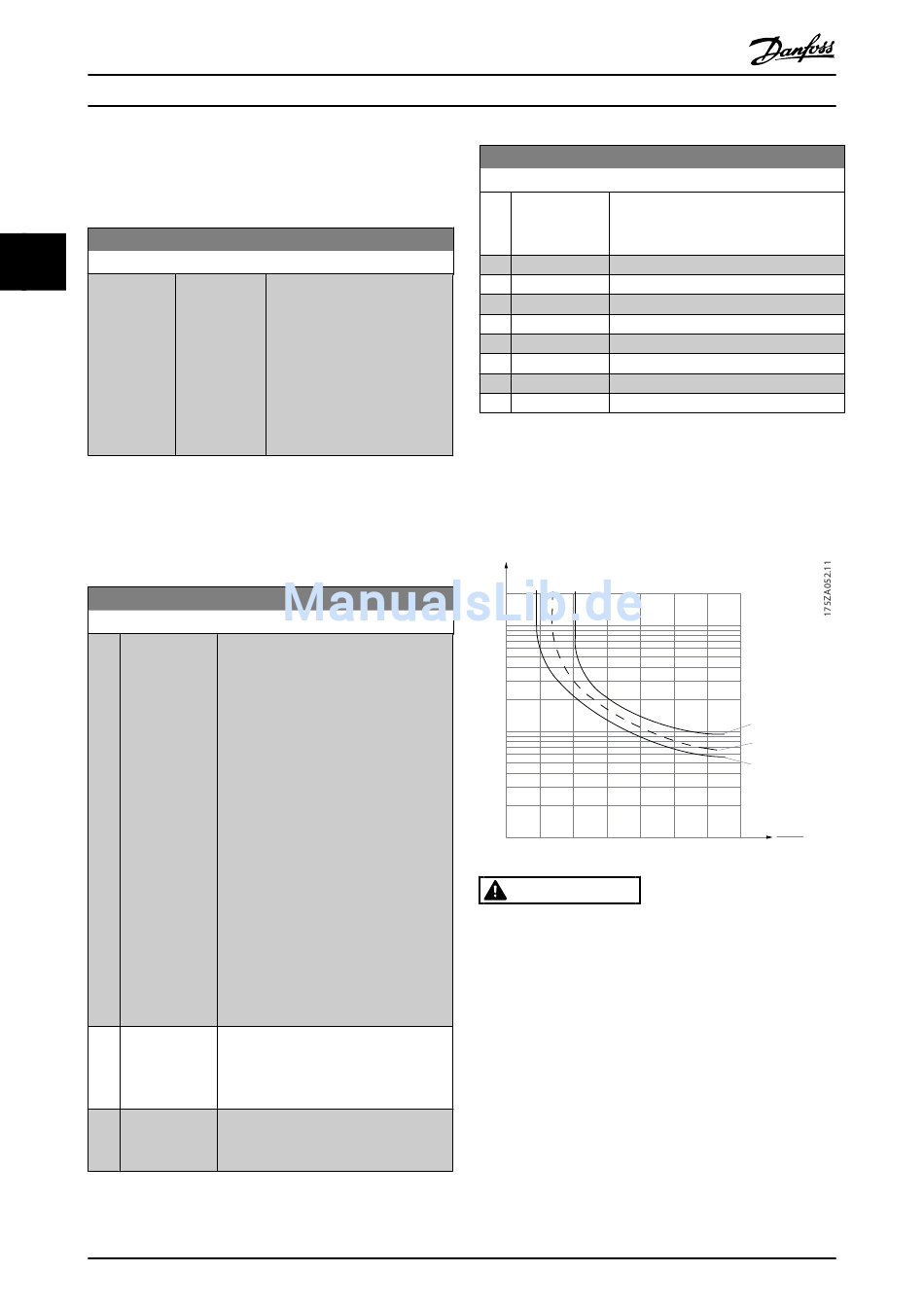

Die Funktionen ETR (elektronisch-thermisches Relais) 1-4
berechnen die Last, wenn der Satz, in dem sie ausgewählt
wurden aktiv ist. ETR-3 beginnt z. B. die Berechnung, wenn
Satz 3 gewählt wird. Für den nordamerikanischen Markt: ETR-
Funktionen beinhalten Motorüberlastungsschutz der Klasse
20 gemäß NEC.
t [s]
2.000
1.000
600
500
400
300
200
100
60
50
40
30
20
10
1,0 1,2 1,4 1,6
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle steuer-
klemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 VDC als
Thermistor-Versorgungsspannung.
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
IM
1,8 2,0 IMN
