5 Betrieb des Frequenzumrichters
wird gewählt, wenn der Frequenzumrichter über die Steuerklemmen und/oder serielle Kommunikation gesteuert werden soll. Wenn ein Startsignal an
den Steuerklemmen und/oder über den Bus angelegt wird, wird der Frequenzumrichter gestartet. Die Taste kann mit Par. 0-42
aktiviert [1] oder deaktiviert [0] werden.
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] - [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert
[0] werden.
Parameter Shortcut:
Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Mit
5
dem Parameter-Shortcut kann direkt auf alle Parameter zugegriffen werden.
5.1.3 Bedienung der numerischen Bedieneinheit LCP 101
Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:
1.
Numerisches Display.
2.
Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen
Displayfunktionen umschalten.
3.
Navigationstasten und Kontroll-Anzeigen (LEDs).
4.
Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
[Status]:
Zeigt den Zustand des Frequenzumrichters oder des Motors
an.
Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
[Quick Menu] oder [Main Menu]:
mieren aller Parameter.
54
dient zum Zugriff und Program-
MG.11.A6.03 - VLT
®
Produkthandbuch für VLT

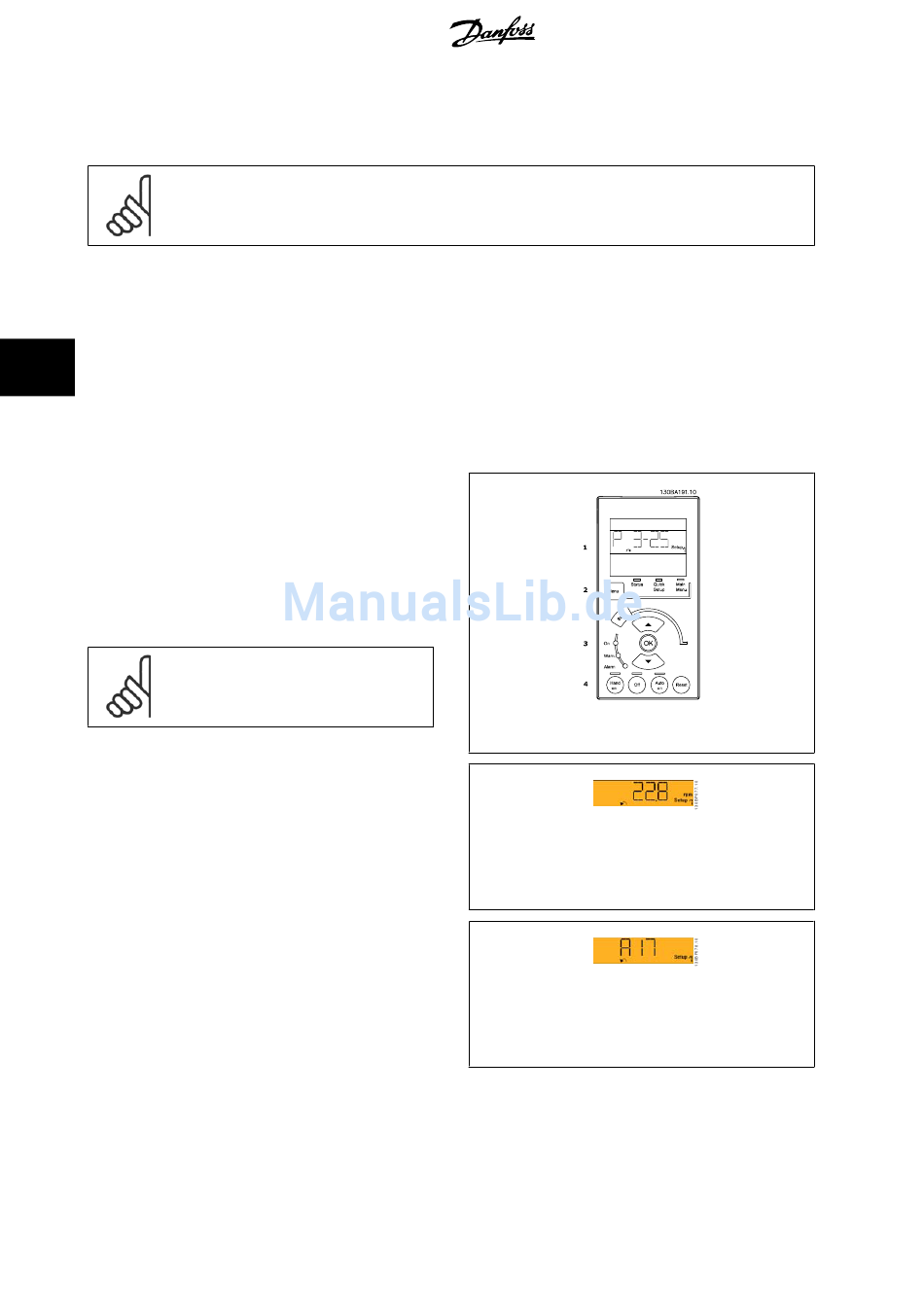

Abbildung 5.1: Numerische LCP (NLCP)
Abbildung 5.2: Beispiel für Zustandsanzeige
Abbildung 5.3: Beispiel für Alarmanzeige
ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
[Auto on]-LCP Taste
[Reset]-LCP Taste aktiviert
[1] oder
