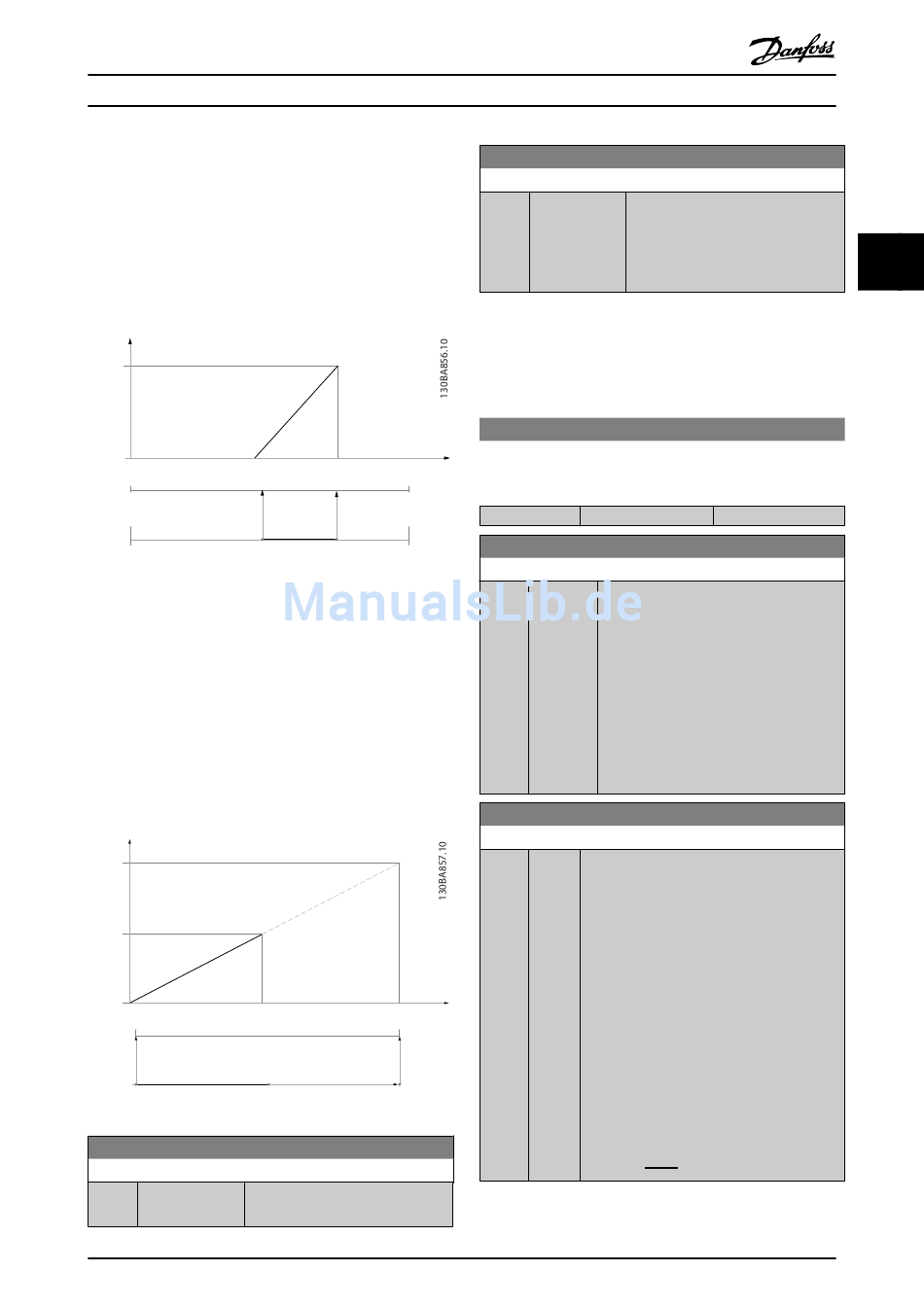

Parameterbeschreibung
BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Erforderlicher Ausgangsbereich = 0-100 %
Bei 0 % (50 % des Bereichs) ist ein Ausgangssignal von 0 oder
4 mA erforderlich - 6-51 Kl. 42, Ausgang min. Skalierung auf 50
% setzen
Bei 100 % (75 % des Bereichs) ist ein Ausgangssignal von 20
mA erforderlich - 6-52 Kl. 42, Ausgang max. Skalierung auf 75
% setzen
20 mA
0/4 mA
0% 50%
-200% 0%
BEISPIEL 3:
Variabler Wert = SOLLWERT, Bereich = Min. Sollwert - Max.
Sollwert
Erforderlicher Ausgangsbereich = Min. Sollwert (0 %) - Max.
Sollwert (100 %), 0-10 mA
Bei Min. Sollwert ist ein Ausgangssignal von 0 oder 4 mA
erforderlich - 6-51 Kl. 42, Ausgang min. Skalierung auf 0 %
setzen
Bei Max. Sollwert (100 % des Bereichs) ist ein Ausgangssignal
von 10 mA erforderlich - 6-52 Kl. 42, Ausgang max. Skalierung
auf 200 % setzen
(20 mA / 10 mA x 100 % = 200 %).
20 mA
10 mA
0/4 mA
0%
100%
Min ref Max ref
6-53 Kl. 42, Wert bei Bussteuerung
Range: Funktion:
0.00 % [0.00 - 100.00 %] Enthält den Wert von Ausgang 42 bei
*
Bussteuerung.
Programmierhandbuch für VLT
75% 100%
+100% +200%
200%
Max ref X 20/10
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
6-54 Kl. 42, Wert bei Bus-Timeout
Range: Funktion:
0.00 % [0.00 - 100.00 Enthält den Festwert von Ausgang 42.
*
%] Bei einem Bus-Timeout und einer
Timeout-Funktion in 6-50 Klemme 42
Analogausgang wird diese Vorein-
stellung aktiviert.
3.8.7 6-6* Analogausgang 2 MCB 101
Signalbereich des Ausgangs: 0/4 - 20 mA. Analogausgang 2
entspricht Klemme X30/8. Die Auflösung am Analogausgang
ist 12 Bit.
6-60 Klemme X30/8 Ausgang
Gleiche Optionen und Funktionen wie 6-50 Klemme 42 Analog-
ausgang.
Option:
[0] Ohne Funktion
*
6-61 Kl. X30/8, Ausgang min. Skalierung
Range: Funktion:
0.00 % [0.00 - Dieser Parameter skaliert das Min.-Signal an
*
200.00 %] Ausgangsklemme X30/8 auf der Option MCB
101. Die Min. Skalierung ist prozentual im
Bezug auf den maximalen Wert des
dargestellten Signals anzugeben. Der Wert
kann nie höher sein als die entsprechende
Auswahl in 6-62 Kl. X30/8, Ausgang max.
Skalierung, falls der Wert unter 100 % liegt.
Dieser Parameter ist aktiv, wenn
Optionsmodul MCB 101 im Frequenzum-
richter installiert ist.
6-62 Kl. X30/8, Ausgang max. Skalierung
Range: Funktion:
100.00 [0.00 - Dieser Parameter skaliert das Max.-Analogsignal
% 200.00 an Ausgangsklemme X30/8. Skalieren Sie den
*
%] Ausgang auf den gewünschten Höchstwert des
Ausgangsstromsignals. Der Ausgang kann so
skaliert werden, dass beim Skalenendwert ein
Strom unter 20 mA bzw. bei einem Ausgang von
unter 100 % des maximalen Signalwerts 20 mA
erzielt werden. Wenn der gewünschte
Ausgangsstrom bei einem Wert zwischen 0 und
100 % des Gesamtausgangs 20 mA ist, program-
mieren Sie in dem Parameter den
entsprechenden Prozentsatz, z. B. 50 % = 20 mA.
Wenn bei maximalem Signal (100 %) ein Strom
zwischen 4 und 20 mA erreicht wird, ist der
Prozentwert wie folgt zu berechnen:
mA / Skal. Max. Strom × 100 %
20
20
i . e . 10 mA :
10
Funktion:
mA
× 100 % = 200 %
mA
