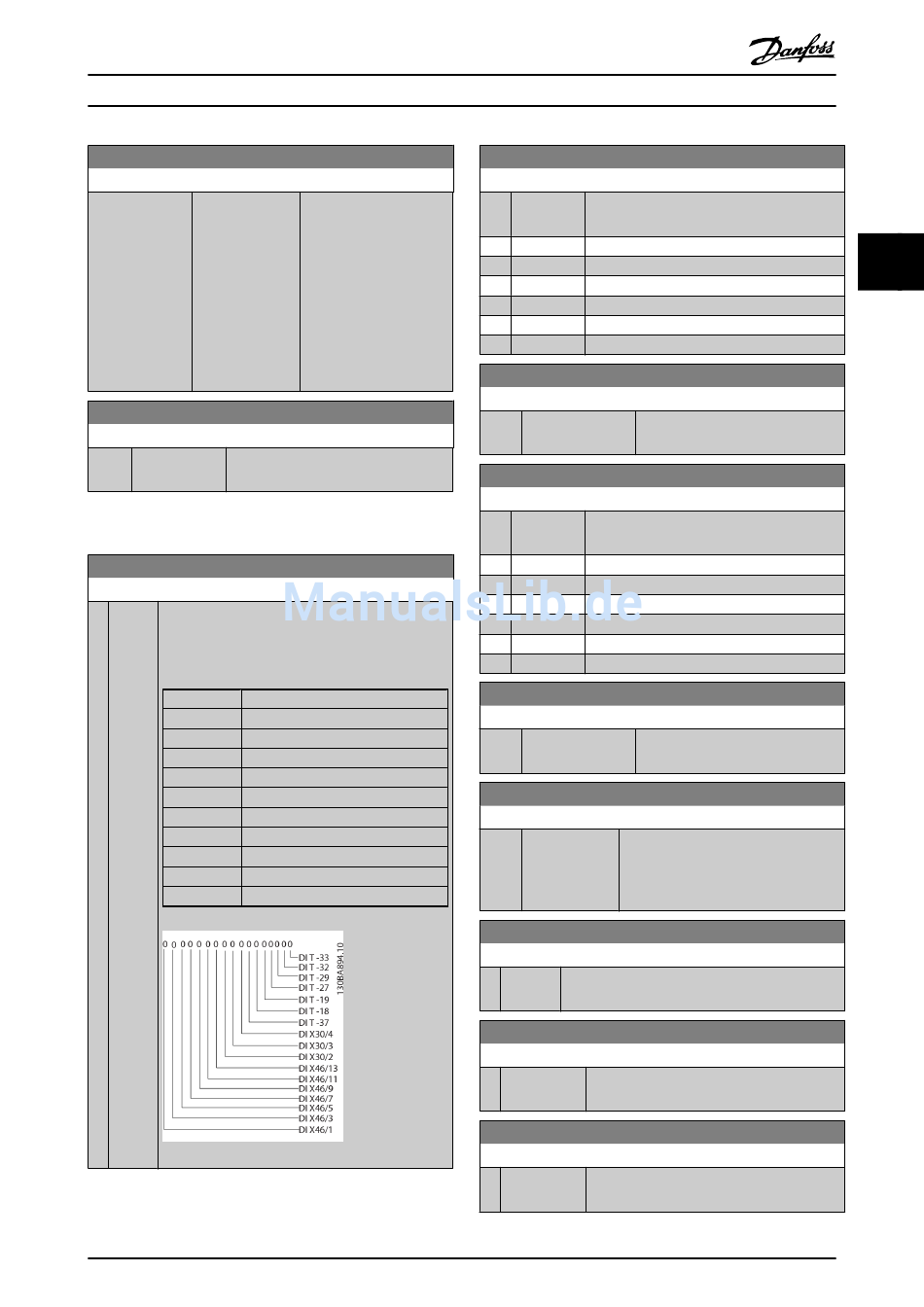

Parameterbeschreibung
16-56 Istwert 3 [Einheit]
Range:
0.000 [-999999.999 -
ProcessCtrlUnit 999999.999
*
ProcessCtrlUnit]
16-58 PID-Ausgang [%]
Range: Funktion:
0.0 % [0.0 - 100.0 %] Dieser Parameter gibt den Ausgangswert
*
des PID-Reglers in Prozent aus.
3.16.5 16-6* Anzeig. Ein-/Ausg.
16-60 Digitaleingänge
Range: Funktion:
0 [0 - Zeigt die Signalzustände der aktiven Digitaleingänge.
*
1023 ] Beispiel: Eingang 18 entspricht Bit 5. „0" = kein Signal,
„1" = angeschlossenes Signal. Bit 6 ist umgekehrt
belegt, ein = „0", aus = „1" (Sich.Stopp-Eingang).
Bit 0 Digitaleingang, Klemme 33
Bit 1 Digitaleingang, Klemme 32
Bit 2 Digitaleingang, Klemme 29
Bit 3 Digitaleingang, Klemme 27
Bit 4 Digitaleingang, Klemme 19
Bit 5 Digitaleingang, Klemme 18
Bit 6 Digitaleingang, Klemme 37
Bit 7 Digitaleingang Universal-E/A X30/4
Bit 8 Digitaleingang Universal-E/A X30/3
Bit 9 Digitaleingang Universal-E/A X30/2
Bit 10-63 Reserviert für weitere Klemmen
Programmierhandbuch für VLT
Funktion:
Zeigt den Istwert 3, siehe
Parametergruppe 20-0*
Istwert.
Der Wert wird durch die
Einstellungen in
20-13 Minimaler Sollwert/
Istwert und 20-14 Max.
Sollwert/Istwert begrenzt.
Einheiten wie in 20-12 Soll-/
Istwerteinheit.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
16-61 AE 53 Modus
Option: Funktion:
Zeigt die Einstellung von Schalter S202 für
Eingangsklemme 53. Strom = 0; Spannung = 1.
[0] Strom
*
[1] Spannung
[2] Pt 1000 [°C]
[3] Pt 1000 [°F]
[4] Ni 1000 [°C]
[5] Ni 1000 [°F]
16-62 Analogeingang 53
Range: Funktion:
0.000 [-20.000 - 20.000 ] Zeigt den aktuellen Wert an Eingang
*
53.
16-63 AE 54 Modus
Option: Funktion:
Zeigt die Einstellung von Schalter S202 für
Eingangsklemme 54. Strom = 0; Spannung = 1.
[0] Strom
*
[1] Spannung
[2] Pt 1000 [°C]
[3] Pt 1000 [°F]
[4] Ni 1000 [°C]
[5] Ni 1000 [°F]
16-64 Analogeingang 54
Range: Funktion:
0.000 [-20.000 - 20.000 ] Zeigt den aktuellen Wert an Eingang
*
54.
16-65 Analogausgang 42
Range: Funktion:
0.000 [0.000 - Zeigt den aktuellen Wert in mA an
*
30.000 ] Ausgang 42. Der gezeigte Wert bezieht
sich auf die Auswahl in 6-50 Klemme 42
Analogausgang.
16-66 Digitalausgänge
Range: Funktion:
0 [0 - 15 ] Zeigt den aktuellen Zustand der Digitalausgänge Kl.
*
27 und Kl. 29.
16-67 Pulseingang 29 [Hz]
Range: Funktion:
0 [0 - 130000 ] Zeigt das aktuelle Pulssignal am Eingang 29 in
*
Hz an.
16-68 Pulseingang 33 [Hz]
Range: Funktion:
0 [0 - 130000 ] Zeigt den aktuellen Wert des Pulseingangs 33
*
in Hz.
