Parameterbeschreibung
HINWEIS
Vor der Einstellung der PI-Reglerparameter ist die „No Flow"-Anpassung auszuführen!
3 3
„No Flow"-Erkennung basiert auf der Messung von Drehzahl
und Leistung. Der Frequenzumrichter berechnet für eine
bestimmte Drehzahl die Leistung bei fehlendem Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von zwei
Drehzahlen mit zugehöriger Leistung bei fehlendem
Durchfluss. Durch Überwachung der Leistung können
Bedingungen, in denen kein Durchfluss vorliegt, in Systemen
mit schwankendem Saugdruck oder bei einer flachen
Pumpenkurve im niedrigen Drehzahlbereich erkannt
werden.

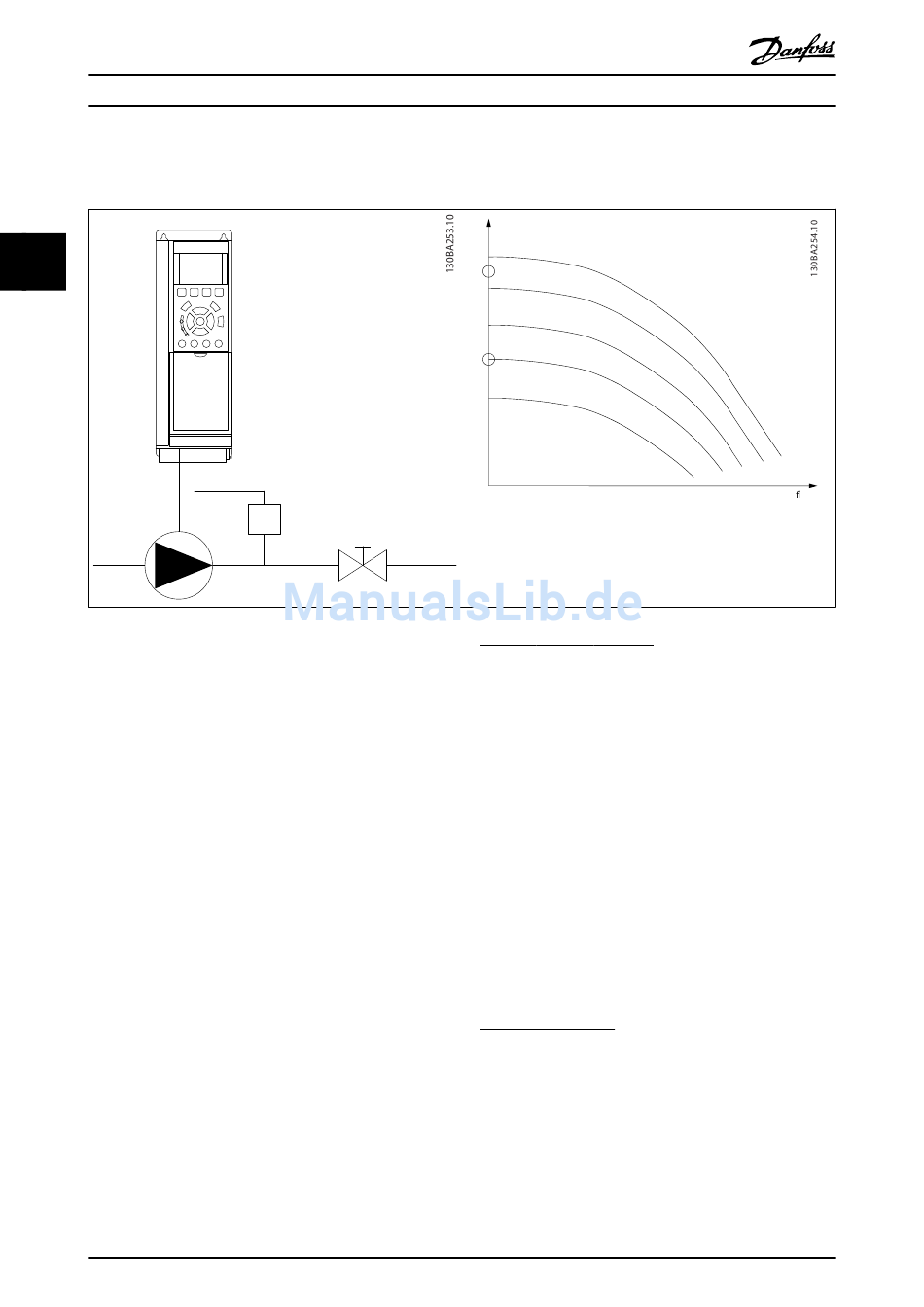

Die zwei Datensätze müssen auf der Messung der Leistung
mit etwa 50 % und 85 % der maximalen Drehzahl bei
geschlossenem Ventil beruhen. Die Daten werden in
Parametergruppe 22-3* programmiert. Es ist ebenfalls
möglich, eine Leistung tief Autokonfig. (22-20 Leistung tief
Autokonfig.) auszuführen, die den Inbetriebnahmevorgang
automatisch ausführt und auch die gemessenen Daten
automatisch speichert. Bei der Autokonfiguration muss der
Frequenzumrichter in 1-00 Regelverfahren auf „Drehzahl-
steuerung" eingestellt sein (siehe Parametergruppe 22-3*
No-Flow Leistungsanpassung).
HINWEIS
Wird der integrierte PI-Regler verwendet, ist die No-Flow
Leistungsanpassung vor Programmieren der PI-Reglerpa-
rameter auszuführen!
150
FC
P
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
Druckhöhe
1
2
Erfassung niedriger Drehzahl:
Die Erfassung Drehzahl tief signalisiert, wenn der Motor mit
der in 4-11 Min. Drehzahl [UPM] oder 4-12 Min. Frequenz [Hz]
eingestellten Drehzahl läuft. Die Aktionen sind die gleichen
wie bei der Erfassung des fehlenden Durchflusses (indivi-
duelle Auswahl nicht möglich).
Die Verwendung der niedrigen Drehzahlerfassung ist nicht
auf Systeme ohne Durchfluss beschränkt, sondern kann in
jedem System angewendet werden, in dem bei Betrieb mit
der Mindestdrehzahl der Motor stoppen kann, bis die Last
eine höhere Drehzahl abruft, z. B. in Anlagen mit Lüftern und
Kompressoren.
HINWEIS
In Pumpenanlagen muss sichergestellt werden, dass die
Mindestdrehzahl in 4-11 Min. Drehzahl [UPM] oder 4-12 Min.
Frequenz [Hz] hoch genug zur Erfassung eingestellt wurde,
da die Pumpe selbst bei geschlossenen Ventilen mit einer
ziemlich großen Drehzahl laufen kann.
Trockenlauferkennung:
Die No Flow-Erkennung kann ebenfalls zur Erkennung des
Trockenlaufs genutzt werden (niedrige Leistungsaufnahme
und hohe Drehzahl). Sie kann mit integriertem PI-Regler und
einem externen PI-Regler verwendet werden.
Ein Signal aufgrund von Trockenlauf wird unter den
folgenden Bedingungen gegeben:
-
und
®
HVAC Drive
der Energieverbrauch liegt unter der „No Flow"-
Leistungskurve
Durch uss
