7 Betrieb des Frequenzumrichters

7.1.3 Bedienung der numerischen LCP Bedieneinheit (LCP 101)

Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:

1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
Zustandsmodus: Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
7 Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
Kurzinbetriebnahme- oder Hauptmenümodus:
metern und Parametereinstellungen.
Kontroll-Anzeigen (LEDs):
• Grüne LED/Ein: zeigt an, ob das Steuerteil betriebsbereit ist.
• WARN (Gelbe LED): zeigt eine Warnung an.
• ALARM (Rot blinkende LED): zeigt einen Alarmzustand an.
[Menu]-Taste
[Menu] wählt eine der folgenden Betriebsarten:
• Zustand
• Inbetriebnahme-Menü
dient zum Zugriff und Programmieren aller Parameter.
Die Parameter können direkt geändert werden, sofern über Parameter Par. 0-60
Main Menu w/o Password
0-61 Hauptmenü Zugriff ohne PW, Par. 0-65
Personal Menu w/o Password
Quick Setup bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Hauptmenü-Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__], und drücken Sie [OK].
Wählen Sie den Parameter [__-xx], und drücken Sie [OK].
Wenn der Parameter ein Arrayparameter ist, wählen Sie die Arraynummer, und drücken Sie [OK].
Wählen Sie den gewünschten Datenwert, und drücken Sie [OK].
58
Anzeige von Para-
0-66 Benutzer-Menü Zugriff ohne PW kein Passwort eingerichtet wurde.
MG.20.M5.03 - VLT

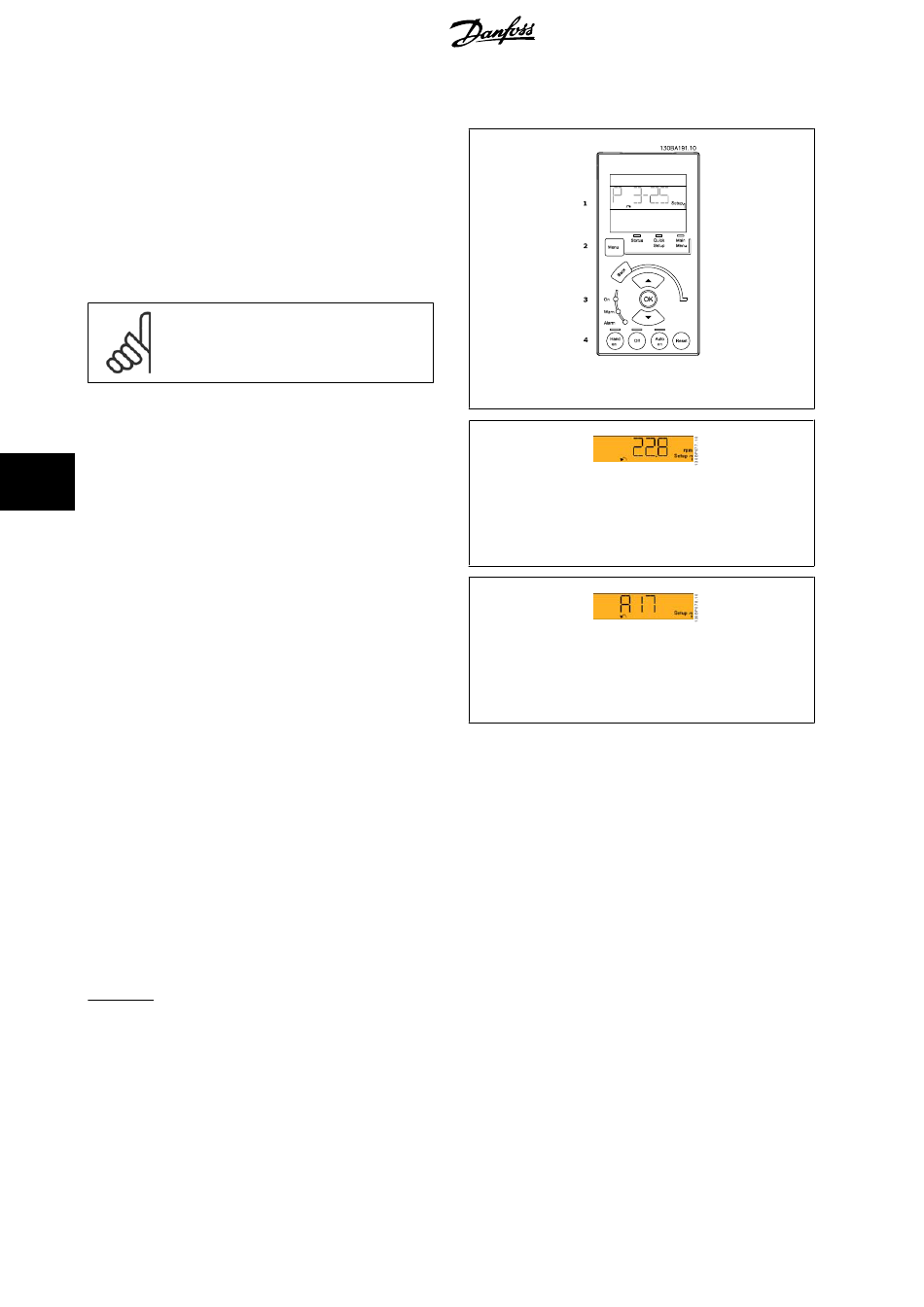

Abbildung 7.1: Numerische LCP Bedieneinheit LCP 101
Abbildung 7.2: Beispiel für Zustandsanzeige
Abbildung 7.3: Beispiel für Alarmanzeige
• Hauptmenü
Hauptmenü
Main Menu Password 0-60 Hauptmenü-Passwort, Par. 0-61
Personal Menu Password
0-65 Benutzer-Menü Passwort oder Par. 0-66
®
