Parameterbeschreibung
3.18 Hauptmenü - PID-Regler - Gruppe 20

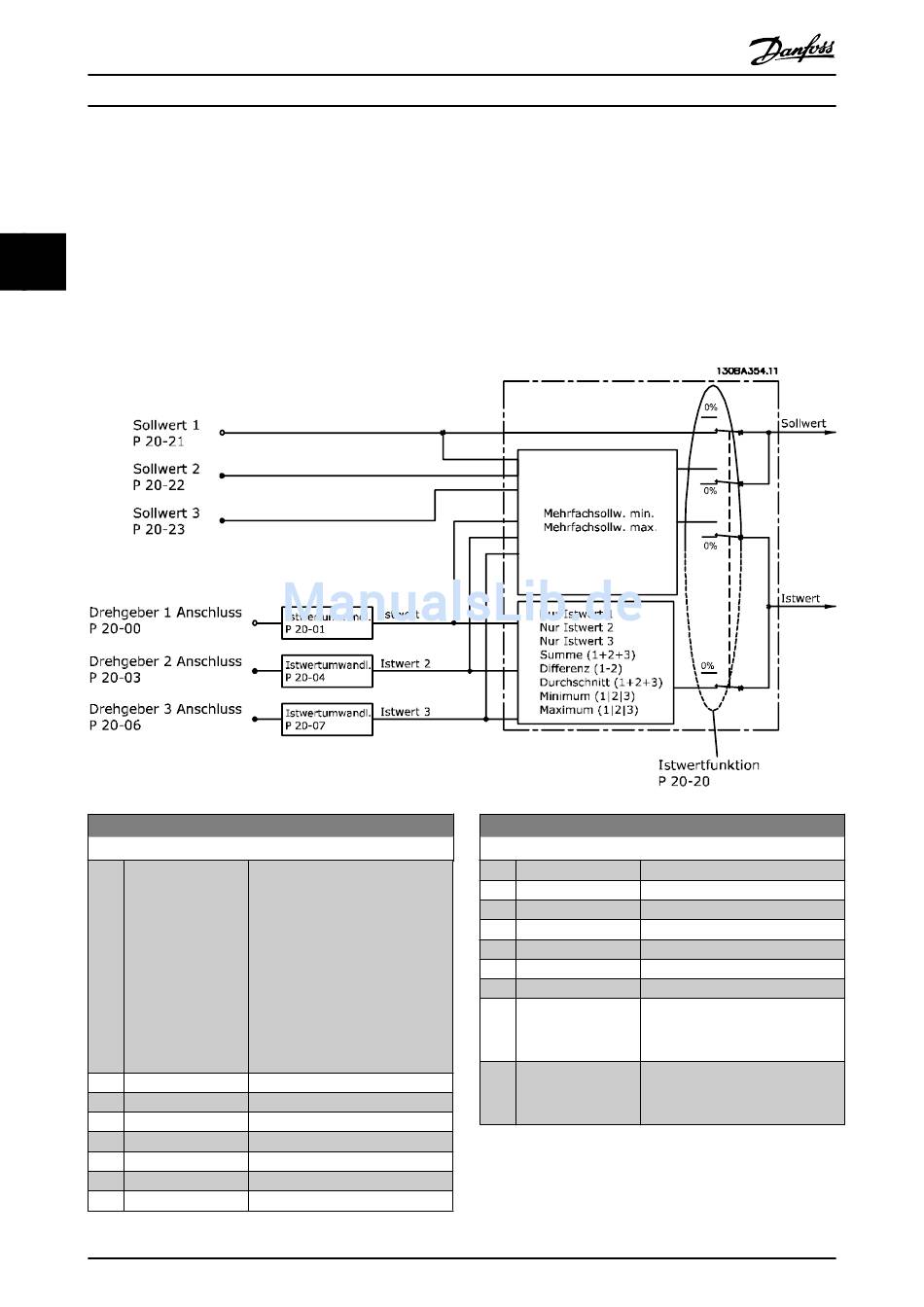

Diese Parametergruppe dient zum Konfigurieren des PID-Reglers mit Rückführung, der die Ausgangsfrequenz des Frequenzum-
richters bestimmt.
3 3
3.18.1 20-0* Istwert
Parameter zum Konfigurieren des Istwertsignals für den PID-Regler des Frequenzumrichters. Unabhängig vom Regelverfahren
können die Istwertsignale auch auf dem Display des Frequenzumrichters gezeigt, zur Steuerung der Analogausgänge des
Frequenzumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen werden.

20-00 Istwertanschluss 1

Option:
[0] Keine Funktion
[1] Analogeingang 53
[2] Analogeingang 54
*
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
130
Programmierhandbuch für VLT
Funktion:
Bis zu drei verschiedene Istwert-
signale können das Istwertsignal für
den PID-Regler des Frequenzum-
richters bilden.
Dieser Parameter bestimmt, welcher
Eingang als Quelle des ersten
Istwertsignals betrachtet wird.
Analogeingang X30/11 und Analog-
eingang X30/12 bezieht sich auf
Eingänge auf der Universal-E/A-
Option.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
20-00 Istwertanschluss 1
Option: Funktion:
[9] Analogeingang X42/1
[10] Analogeingang X42/3
[11] Analogeingang X42/5
[15] Analogeing. X48/2
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
[104] Strom ohne Geber Erfordert Einrichtung mit MCT10 mit
speziellem Plug-in für Betrieb ohne
Geber.
[105] Druck ohne Geber Erfordert Einrichtung mit MCT10 mit
speziellem Plug-in für Betrieb ohne
Geber.
