2.1 LCP Bedieneinheit

2.1.1 Bedienung der grafischen
Bedieneinheit LCP 102

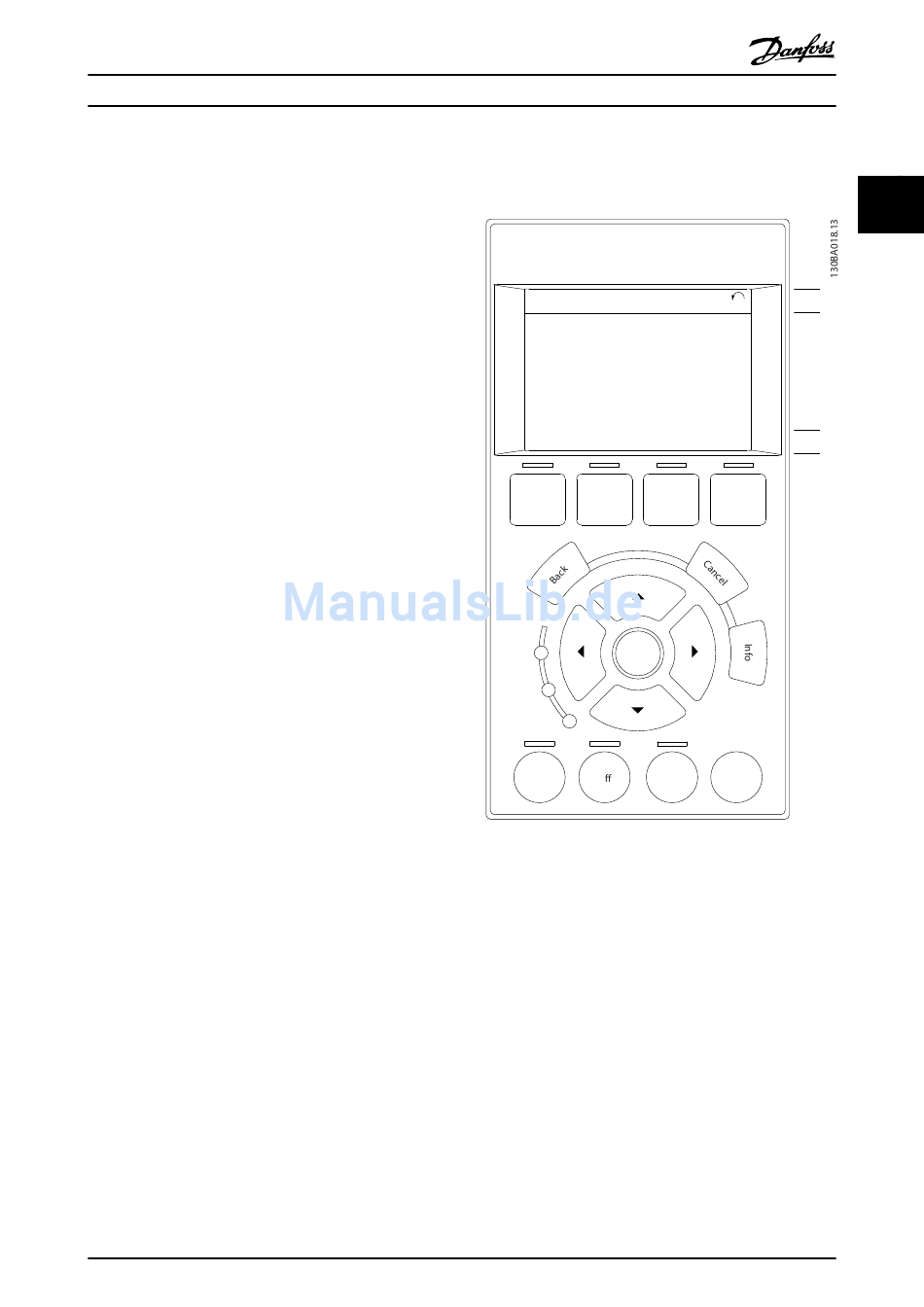

Die folgenden Anweisungen gelten für das grafische LCP
(LCP 102).
Die ist in vier funktionelle Gruppen unterteilt:
1. Grafikanzeige mit Statuszeilen.
2. Menütasten mit Anzeige-LEDs – Betriebsart
auswählen, Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
Grafikdisplay:
Das LCD-Display verfügt über eine Hintergrundbeleuchtung
und sechs alphanumerische Zeilen. Alle Datenanzeigen
erfolgen auf dem LCP-Display, das im Zustandsmodus
maximal fünf Betriebsvariablen gleichzeitig zeigen kann.
Displayzeilen:
a. Statuszeile: Zustandsmeldungen in Symbol- und
Grafikform.
b. Zeile 1-2: Bedienerdatenzeilen, in denen vom
Benutzer definierte oder ausgewählte Daten und
Variablen angezeigt werden. Durch Drücken der
Taste [Status] kann eine zusätzliche Zeile eingefügt
werden.
c. Statuszeile: Zustandsmeldungen in Textform.
Programmierhandbuch für VLT
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Status
1234rpm 10,4A
1
43,5Hz
Run OK
Quick
2 Status
Menu
OK
On
3
Warn.
Alarm
Hand
4
O
on
Die Anzeige ist in 3 Bereiche unterteilt:
Der obere Abschnitt (a) zeigt den Anzeigemodus und enthält
Zustandsinformationen und Betriebsvariablen.
Der aktive Satz (als Aktiver Satz in 0-10 Aktiver Satz gewählt)
wird angezeigt. Bei Programmierung eines anderen Satzes
als dem aktiven Satz wird die Nummer des programmierten
Satzes rechts in Klammern angezeigt.
Der Arbeitsbereich (b) zeigt unabhängig vom Zustand bis zu
fünf Variablen mit der entsprechenden Einheit an. Bei Alarm/
Warnung wird anstatt der Betriebsvariablen die entspre-
chende Warnung angezeigt.
Der untere Bereich (c) zeigt den Zustand des Frequenzum-
richters an.
