Parameterbeschreibung

5-40 Relaisfunktion

Array [8]
(Relais 1 [0], Relais 2 [1]
Option MCB 105: Relais 7 [6], Relais 8 [7] und Relais 9 [8])
Mit diesem Parameter kann die Funktion der Relais festgelegt
3 3
werden.
Die Auswahl der mechanischen Relais erfolgt in einem Arraypa-
rameter.
Option:
[169] Autobetrieb
[180] Uhr Fehler
[181] Vorb. Wartung
[189] Ext. Lüftersteuerung
[190] K. Durchfluss
[191] Trockenlauf
[192] Kennlinienende
[193] Energiesparmodus
[194] Riemenbruch
[195] Bypassventilsteuerung
[196] Notfallbetrieb
[197] Notfallbetrieb war a
[198] FU-Bypass
[211] Kaskadenpumpe 1
[212] Kaskadenpumpe 2
[213] Kaskadenpumpe 3

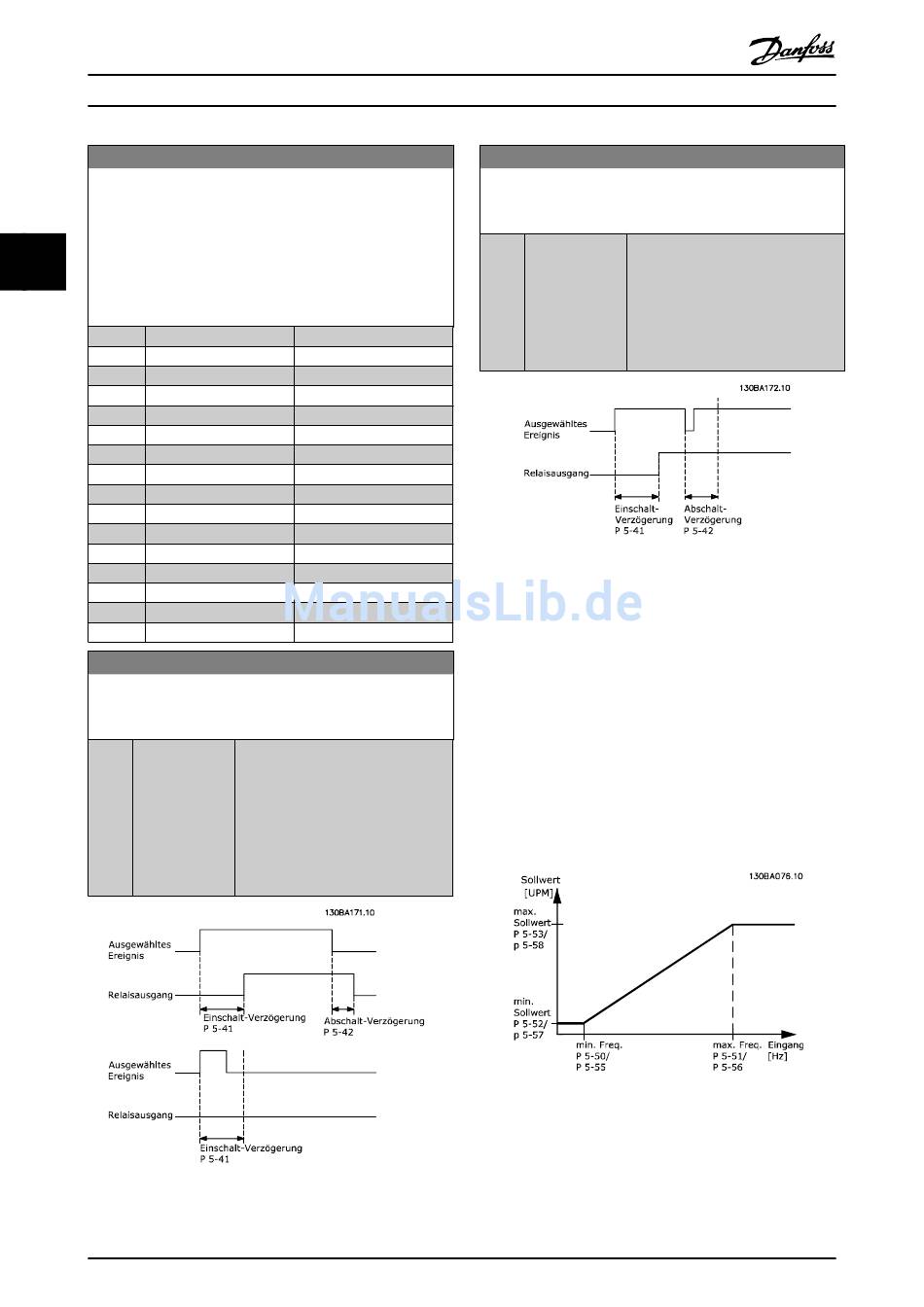

5-41 Ein Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range:
0.01 s [0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
70
Programmierhandbuch für VLT
Funktion:
Funktion:
Relaiseinschaltzeit. Es können
individuell Verzögerungszeiten für die
verfügbaren mechanischen Relais und
für die Zusatzrelais der MCO 105 in
einer Array-Funktion gewählt werden.
Siehe 5-40 Relaisfunktion. Relais 3-6
gehören zu MCB 113.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
5-42 Aus Verzög., Relais
Array [9] (Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600.00 s] Ermöglicht eine Verzögerung der
*
Relaiseinschaltzeit. Es können
individuell Verzögerungszeiten für die
verfügbaren mechanischen Relais und
für die Zusatzrelais der MCO 105 in
einer Array-Funktion gewählt werden.
Siehe 5-40 Relaisfunktion.
Ändert sich der ausgewählte Ereigniszustand vor Ablauf der
Ein- oder Ausschaltverzögerung, hat dies keine Wirkung auf
den Relaisausgang.
3.7.6 5-5* Pulseingänge
Diese Parameter dienen zur Festlegung eines geeigneten
Bereiches für den Pulssollwert, indem die Skalierungs- und
Filtereinstellungen für die Pulseingänge konfiguriert werden.
Eingangsklemmen 29 oder 33 können als Pulseingänge
konfiguriert werden. Stellen Sie hierzu Klemme 29
(5-13 Klemme 29 Digitaleingang) oder Klemme 33
(5-15 Klemme 33 Digitaleingang) auf Pulseingang [32] ein. Soll
Klemme 29 als Eingang benutzt werden, ist 5-02 Klemme 29
Funktion auf Eingang [0] einzustellen.
