Parameter
möglicht die direkte Eingabe einer Parameternummer. Ein 3 Sekunden langes Drücken der Taste
[Main Menu] ermöglicht dieselbe Funktionalität.

5.1.3. Bedienung der numerischen Bedieneinheit LCP 101

Die folgenden Anweisungen gelten für das nu-
merische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Grup-
pen unterteilt:
1.
2.
3.
4.
Wählen Sie eine der folgenden Betriebs-
arten:
[Status]:
zumrichters oder des Motors an.
Bei einem Alarm schaltet das LCP 101 auto-
matisch in den Zustandsmodus.
Alarme werden mit dem zugehörigen Alarm-
code angezeigt.
[Quick Menu] oder [Main Menu]:
zum Zugriff und Programmieren aller Parame-
ter.
Kontroll-Anzeigen (LEDs):
•
•
•
Main Menu
Die meisten Parametereinstellungen können direkt über das Bedienfeld geändert werden, sofern
über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.

Quick Setup

des Frequenzumrichters eingestellt werden.
®
HVAC Drive
Shortcut: Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] er-
Numerisches Display.
Menütasten mit Anzeige-LEDs - Pa-
rameter ändern und zwischen Dis-
playfunktionen umschalten.
Navigationstasten und Kontroll-An-
zeigen (LEDs).
Bedientasten mit Kontroll-Anzeigen
(LEDs).
ACHTUNG!
Das Kopieren von Parametern
ist mit der numerischen LCP Be-
dieneinheit (LCP 101) nicht
möglich.
Zeigt den Zustand des Frequen-
On (Grüne LED): zeigt an, dass das
Gerät betriebsbereit ist.
Warn. (Gelbe LED): zeigt eine War-
nung an.
Alarm (Rot blinkende LED): Zeigt ei-
nen Alarmzustand an.
dient zum Zugriff und Programmieren aller Parameter.
bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter
MG.11.A5.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
5. Betrieb des Frequenzumrichters

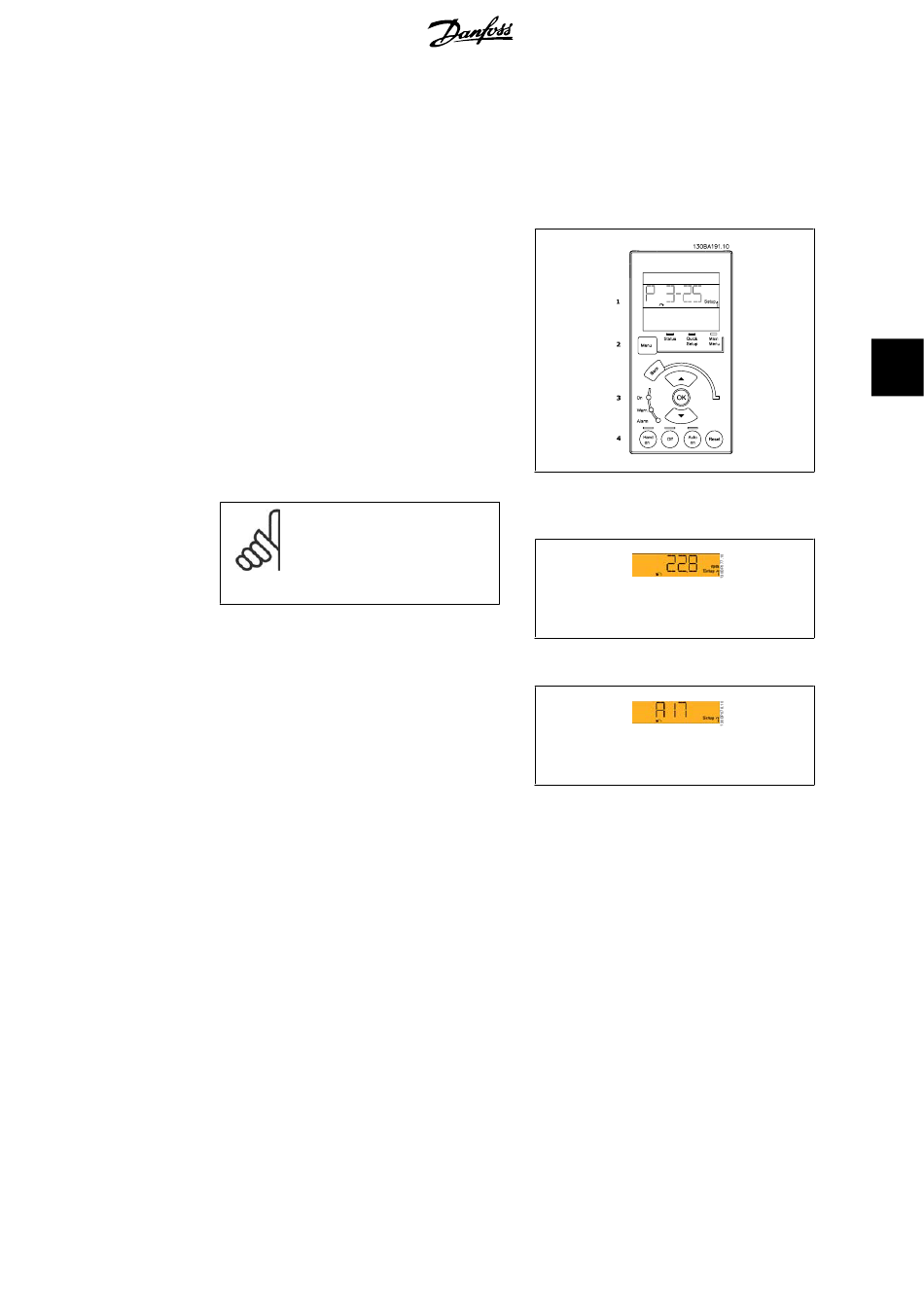

Abbildung 5.1: Numerische LCP Bedieneinheit
LCP101
Abbildung 5.2: Beispiel für Zustandsanzeige
dient
Abbildung 5.3: Beispiel für Alarmanzeige
[Menu]-Taste
[Menu] wählt eine der folgenden Betriebsar-
ten:
• Zustand
• Kurzinbetriebnahme
• Hauptmenü
