Parameterbeschreibung
HINWEIS
Gilt nur, wenn in 25-50 Führungspumpen-Wechsel nicht Aus
[0] gewählt ist.
25-56 Zuschaltmodus bei Wechsel
Option: Funktion:
Dieser Parameter ist nur aktiv, wenn in
25-50 Führungspumpen-Wechsel nicht Aus [0]
gewählt ist.
Es sind zwei Arten der Zu- und Abschaltung von
Pumpen möglich. Ein langsamer Transfer bedeutet
reibungsloses Zu- und Abschalten. Beim schnellen
Transfer ist das Zu- und Abschalten so schnell wie
möglich, die Pumpe mit variabler Drehzahl wird
einfach abgeschaltet (im Freilauf).
[0] Langsam Beim Wechsel wird die variable Drehzahlpumpe
*
über Rampe auf die maximale Drehzahl gefahren
und fährt dann über Rampe ab bis zum Stillstand.
[1] Schnell Beim Wechsel fährt die variable Drehzahlpumpe
über Rampe auf auf die maximale Drehzahl und
läuft dann im Freilauf bis zum Stillstand aus.

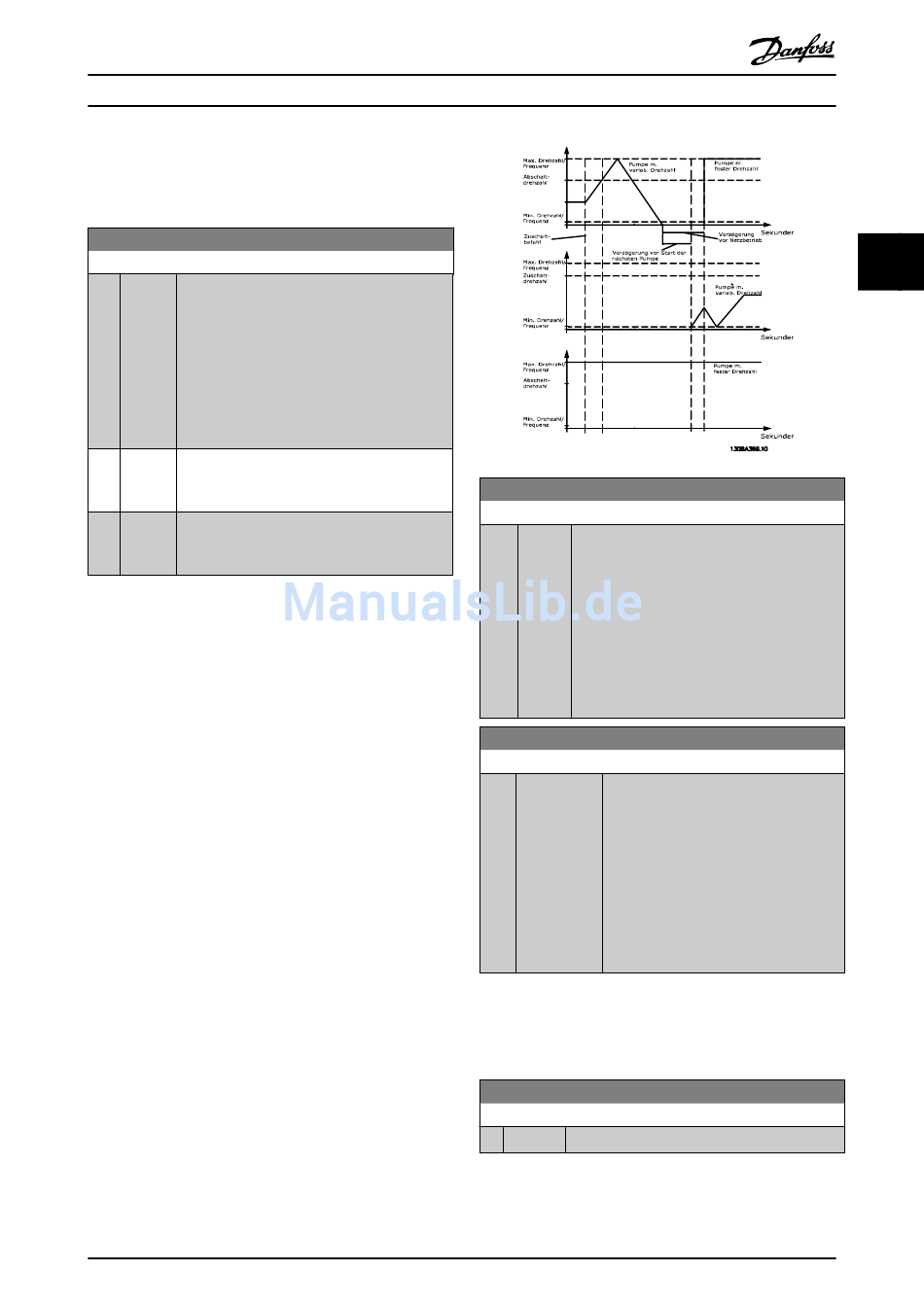

Die Abbildung unten zeigt ein Beispiel der Zuschaltung mit
langsamem Transfer. Die variable Drehzahlpumpe (obere
Kurve) und eine konstante Drehzahlpumpe (untere Kurve)
laufen vor dem Zuschaltbefehl. Wenn der Transferbefehl mit
Einstellung Langsam [0] aktiviert wird, findet ein Wechsel
statt, indem die variable Drehzahl auf die Max. Frequenz/
Max. Drehzahl gemäß 4-13 Max. Drehzahl [UPM] oder
4-14 Max Frequenz [Hz] hochgefahren und dann auf die
Drehzahl null verzögert wird. Nach einer „Verzögerung
Nächste Pumpe" (25-58 Verzögerung Nächste Pumpe) wird die
nächste Führungspumpe (mittlere Kurve) beschleunigt und
eine weitere ursprüngliche Führungspumpe (obere Kurve)
nach der „Verzögerung Netzbetrieb"
Netzbetrieb) als Pumpe mit konstanter Drehzahl hinzugefügt.
Die nächste Führungspumpe (mittlere Kurve) wird auf die
Max. Drehzahl abgebremst und darf dann die Drehzahl
variieren, um den Systemdruck aufrecht zu erhalten.
Programmierhandbuch für VLT
(25-59 Verzögerung
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
25-58 Verzögerung Nächste Pumpe
Range: Funktion:
0.1 s [0.1 - Dieser Parameter ist nur aktiv, wenn in
*
5.0 s] 25-50 Führungspumpen-Wechsel nicht Aus [0]
gewählt ist.
Dieser Parameter legt die Zeit zwischen dem
Stoppen der alten variablen Drehzahlpumpe und
dem Starten einer anderen Pumpe als neue
variable Drehzahlpumpe fest. Zur Beschreibung
von Zuschaltung und Wechsel siehe
25-56 Zuschaltmodus bei Wechsel und die dortige
Abbildung.
25-59 Verzögerung Netzbetrieb
Range: Funktion:
0.5 [Application Dieser Parameter ist nur aktiv, wenn in
s dependant] 25-50 Führungspumpen-Wechsel nicht Aus [0]
*
gewählt ist.
Dieser Parameter legt die Zeit zwischen dem
Stoppen der alten variablen Drehzahl-
pumpen und dem Starten dieser Pumpe als
neue konstante Drehzahlpumpe fest. Zur
Beschreibung von Zuschaltung und Wechsel
siehe 25-56 Zuschaltmodus bei Wechsel und
die dortige Abbildung.
3.23.5 25-8* Zustand
Anzeigeparameter, die über den Betriebsstatus des
Kaskadenreglers und der geregelten Pumpen informieren.
25-80 Kaskadenzustand
Range: Funktion:
0 [0 - 0 ] Anzeige des Zustands des Kaskadenreglers.
*
3 3
