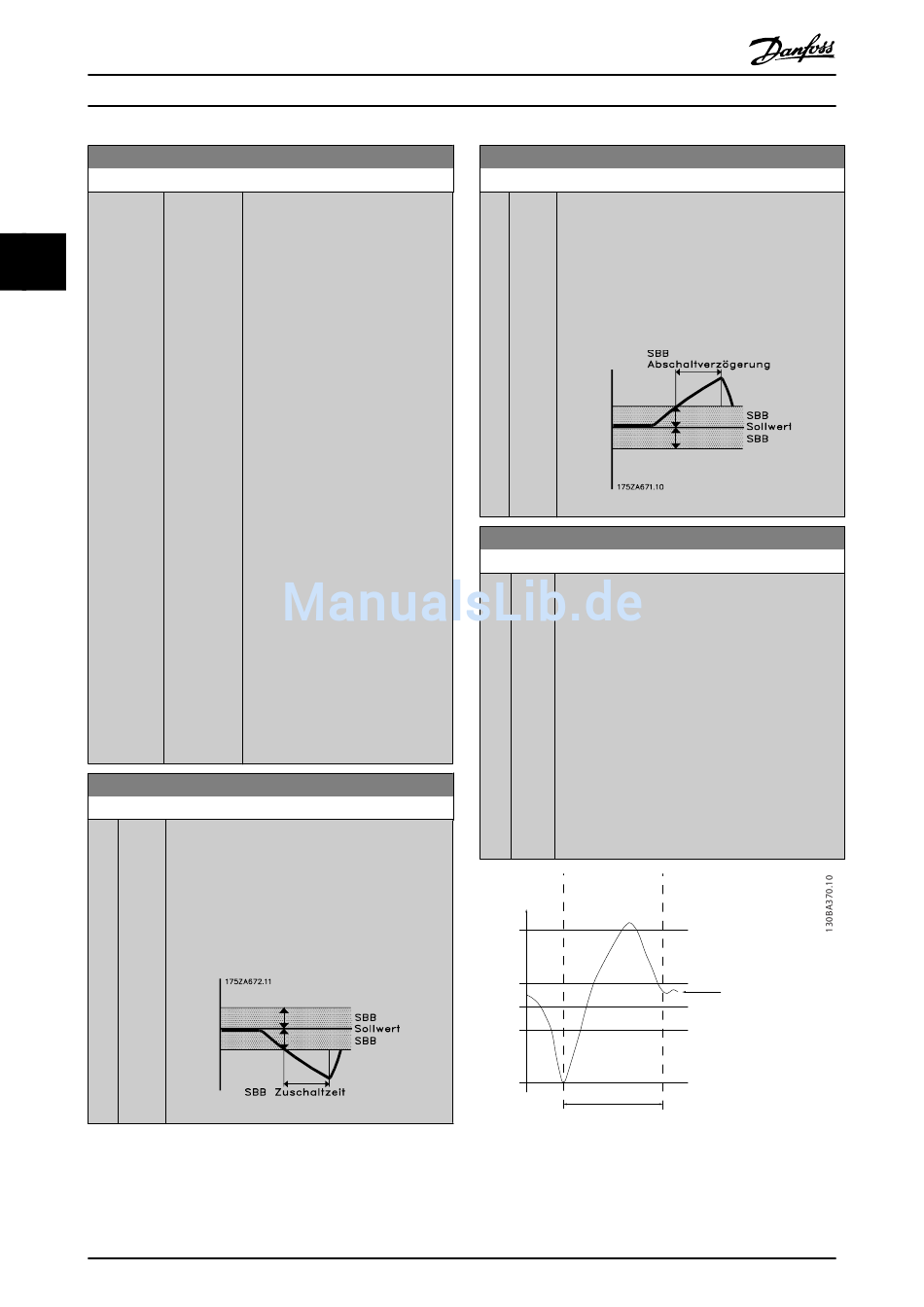

Danfoss VLT HVAC Drive Programmierungshandbuch Seite 185

Parameterbeschreibung
25-22 Feste Drehzahlbandbreite
Range:
Application
dependent [Application
*
dependant]
3 3
25-23 SBB Zuschaltverzögerung
Range:
15 [1 -
s 3000 s]
*
184
Funktion:
Läuft das Kaskadenregelsystem
normal und gibt der Frequenzum-
richter einen Abschaltalarm aus, ist es
wichtig, die Systemdruckhöhe
beizubehalten. Dies tut der Kaskaden-
regler, indem er die Zu- und
Abschaltung der Pumpe mit
konstanter Drehzahl fortsetzt. Da die
Beibehaltung der Druckhöhe am
Sollwert häufiges Zu- und Abschalten
erfordern würde, wenn nur eine
Pumpe mit fester Drehzahl läuft, wird
eine breitere Bandbreite als SBB, die
Feste Drehzahlbandbreite (FDBB)
verwendet. Es ist möglich, Pumpen
mit konstanter Drehzahl bei einem
Alarmzustand zu stoppen, indem die
LCP OFF- oder HAND ON-Tasten
gedrückt werden oder das für Start
am Digitaleingang programmierte
Signal niedrig wird.
Falls der ausgegebene Alarm ein
Alarm mit Abschaltblockierung ist,
muss der Kaskadenregler dann das
System sofort stoppen, indem er alle
Pumpen mit konstanter Drehzahl
abschaltet. Dies entspricht im Wesent-
lichen einem Not-Aus (Befehl
Motorfreilauf/Motorfreilauf invers) für
den Kaskadenregler.
Funktion:
Bei Überschreitung der Schaltbandbreite (SBB) durch
einen kurzzeitigen Druckabfall im System ist die
sofortige Zuschaltung einer Pumpe mit konstanter
Drehzahl nicht wünschenswert. Die Zuschaltung wird
um die programmierte Zeitdauer verzögert. Falls der
Druck vor Ablauf des Zeitgebers wieder auf einen
innerhalb der Schaltbandbreite liegenden Wert
steigt, wird der Zeitgeber zurückgesetzt.
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
Programmierhandbuch für VLT
25-24 SBB Abschaltverzögerung
Range:
15 [0 -
s 3000 s]
*
25-25 Schaltverzögerung
Range:
10 [0 -
s 300 s]
*
®
HVAC Drive
Funktion:
Bei Überschreitung der Schaltbandbreite (SBB) durch
einen kurzzeitigen Druckanstieg im System ist die
sofortige Abschaltung einer Pumpe mit konstanter
Drehzahl nicht wünschenswert. Die Abschaltung
wird um die programmierte Zeitdauer verzögert.
Falls der Druck vor Ablauf des Zeitgebers wieder auf
einen innerhalb der Schaltbandbreite liegenden Wert
zurückgeht, wird der Zeitgeber zurückgesetzt.
Funktion:
Beim Zuschalten einer Pumpe mit konstanter
Drehzahl kann es zu einer kurzzeitigen Druckspitze
im System kommen, die die Schaltgrenze (ÜBB)
übersteigen kann. Die Abschaltung einer Pumpe
infolge einer durch Zuschaltung entstandenen
Druckspitze ist nicht wünschenswert. Durch Program-
mierung der Schaltverzögerung kann eine Zu- bzw.
Abschaltung verhindert werden, bis sich das System
stabilisiert hat und die normale Regelung wieder
einsetzt. Stellen Sie den Zeitgeber auf einen Wert ein,
der eine Stabilisierung des Systems nach Zu-/
Abschaltvorgängen erlaubt. Die Werkseinstellung (10
Sekunden) ist in den meisten Anwendungssitua-
tionen angemessen. Bei sehr dynamischen Systemen
kann eine kürzere Zeitspanne wünschenswert sein.
Schaltgrenze
Schaltbandbreite
Sollwert
Schaltbandbreite
Schaltgrenze
Schaltverzögerung
Istdruckhöhe
