Parameterbeschreibung
3-51 Rampenzeit Auf 2
Range: Funktion:
Application Die Rampenzeit Auf ist die Beschleuni-
dependent [Application gungszeit von 0 UPM bis
*
dependant] 1-25 Motornenndrehzahl, Wählen Sie
die Rampenzeit Auf so, dass der
Ausgangsstrom während der Rampe
Auf den in 4-18 Stromgrenze
eingestellten Grenzwert nicht
überschreitet. Siehe Rampenzeit Ab in
3-52 Rampenzeit Ab 2.
Par. 3 − 51
tBeschl. × nnorm Par. . 1 − 25
=
3-52 Rampenzeit Ab 2
Range: Funktion:
Application Die Rampenzeit Ab ist die Verzöge-
dependent [Application rungszeit von 1-25 Motornenndrehzahl
*
dependant] bis 0 UPM. Wählen Sie die Rampenzeit
Ab so, dass keine Überspannung
aufgrund von generatorischem
Betrieb des Motors auftritt bzw. die
Stromgrenze erreicht (eingestellt in
4-18 Stromgrenze) nicht überschreitet.
Siehe Rampenzeit Auf in
3-51 Rampenzeit Auf 2.
Par. 3 − 52
tDez × nnorm Par. . 1 − 25
=
3-55 Ramp 2 S-ramp Ratio at Accel. Start
Range: Funktion:
50 % [Application Definiert die Dauer der gesamten
*
dependant] Rampenzeit Auf (3-51 Ramp 2 Ramp up
Time) bei langsam ansteigendem
Beschleunigungsmoment. Ein hoher
Prozentsatz minimiert ruckartige
Drehmomentänderungen.
3-56 Ramp 2 S-ramp Ratio at Accel. End
Range: Funktion:
50 % [Application Definiert die Dauer der gesamten
*
dependant] Rampenzeit Auf (3-51 Ramp 2 Ramp up
Time) bei langsam abnehmendem
Beschleunigungsmoment. Ein hoher
Prozentsatz minimiert ruckartige
Drehmomentänderungen.
3-57 Ramp 2 S-ramp Ratio at Decel. Start
Range: Funktion:
50 % [Application Definiert die Dauer der gesamten
*
dependant] Rampenzeit Ab (3-52 Ramp 2 Ramp
down Time) bei langsam abnehmender
Drehmomentreduzierung. Ein hoher
Programmierhandbuch für VLT
s
Sollw. UPM
s
Sollw. UPM
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3-57 Ramp 2 S-ramp Ratio at Decel. Start
Range: Funktion:
Prozentsatz minimiert ruckartige
Drehmomentänderungen.
3-58 Ramp 2 S-ramp Ratio at Decel. End
Range: Funktion:
50 % [Application Definiert die Dauer der gesamten
*
dependant] Rampenzeit Ab (3-52 Ramp 2 Ramp
down Time) bei langsam abnehmender
Drehmomentreduzierung. Ein hoher
Prozentsatz minimiert ruckartige
Drehmomentänderungen.
3.5.5 3-8* Weitere Rampen

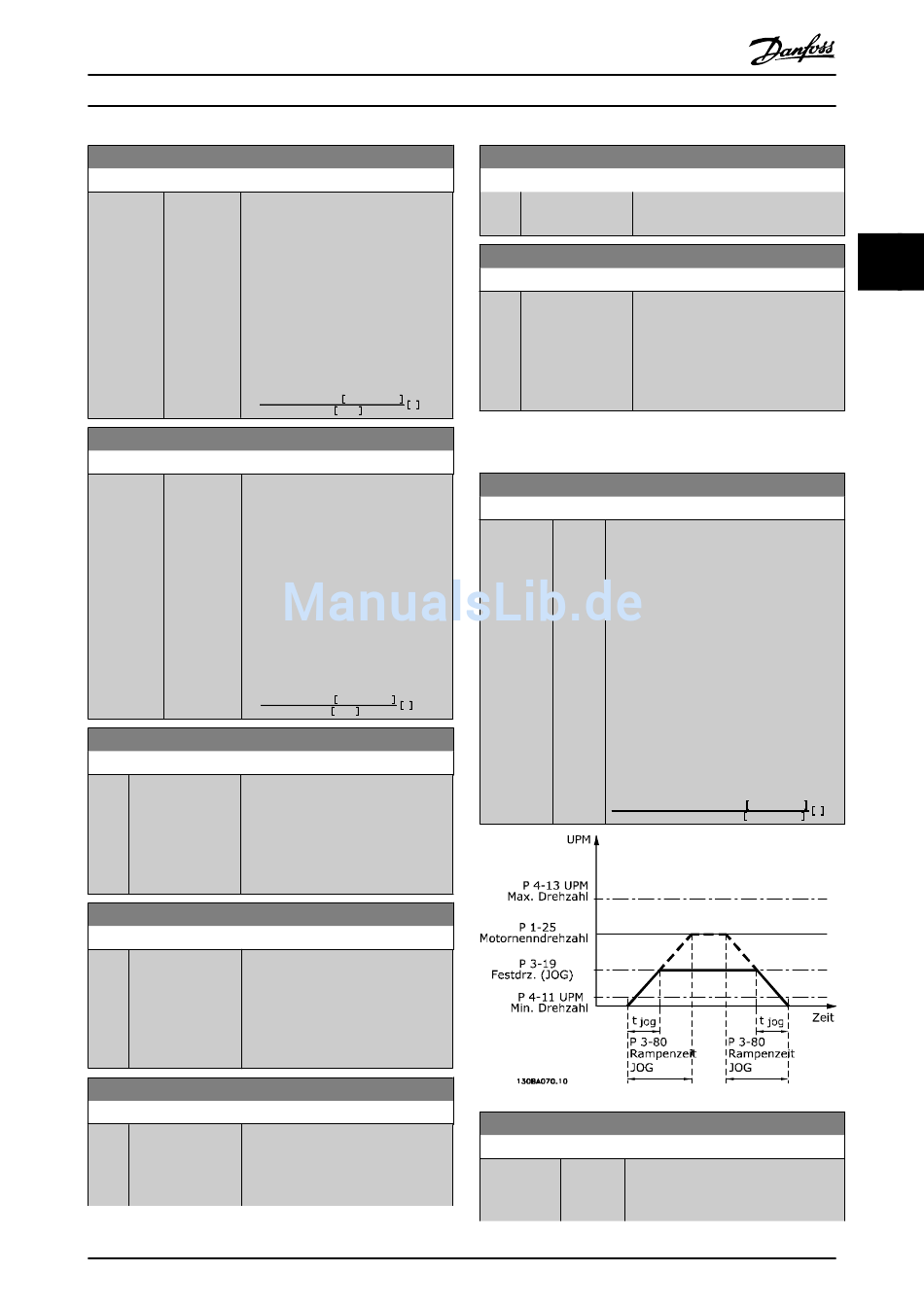

3-80 Rampenzeit JOG
Range: Funktion:
Application [1.00 - Die Rampenzeit JOG ist die Beschleu-
dependent 3600.00 nigungs-/Verzögerungszeit für die JOG-
*
s] Funktion bezogen auf die Zeit von 0 UPM
bis zur Motornenndrehzahl (n
(1-25 Motornenndrehzahl). Der resultierende
Ausgangsstrom darf den in
4-18 Stromgrenze eingestellten
Stromgrenzwert nicht überschreiten. Die
Rampenzeit JOG wird mit Anwahl der JOG-
Drehzahl über LCP, Digitaleingang oder
serielle Kommunikationsschnittstelle
aktiviert.
Par. 3 − 80
=
tFestdrehzahl JOG × nnorm Par. . 1 − 25
Festdrehzahl JOG Drehzahl Par. . 3 − 19
3-81 Quick Stop Ramp Time
Range: Funktion:
Application [0.01 - Die Schnellstopp-Rampenzeit ist die
dependent 3600.00 s] Verzögerungszeit von der Synchronmo-
*
tordrehzahl auf 0 UPM. Es ist darauf zu
3 3
)
