Parameterbeschreibung

3.20.7 22-8* Durchflussausgleich

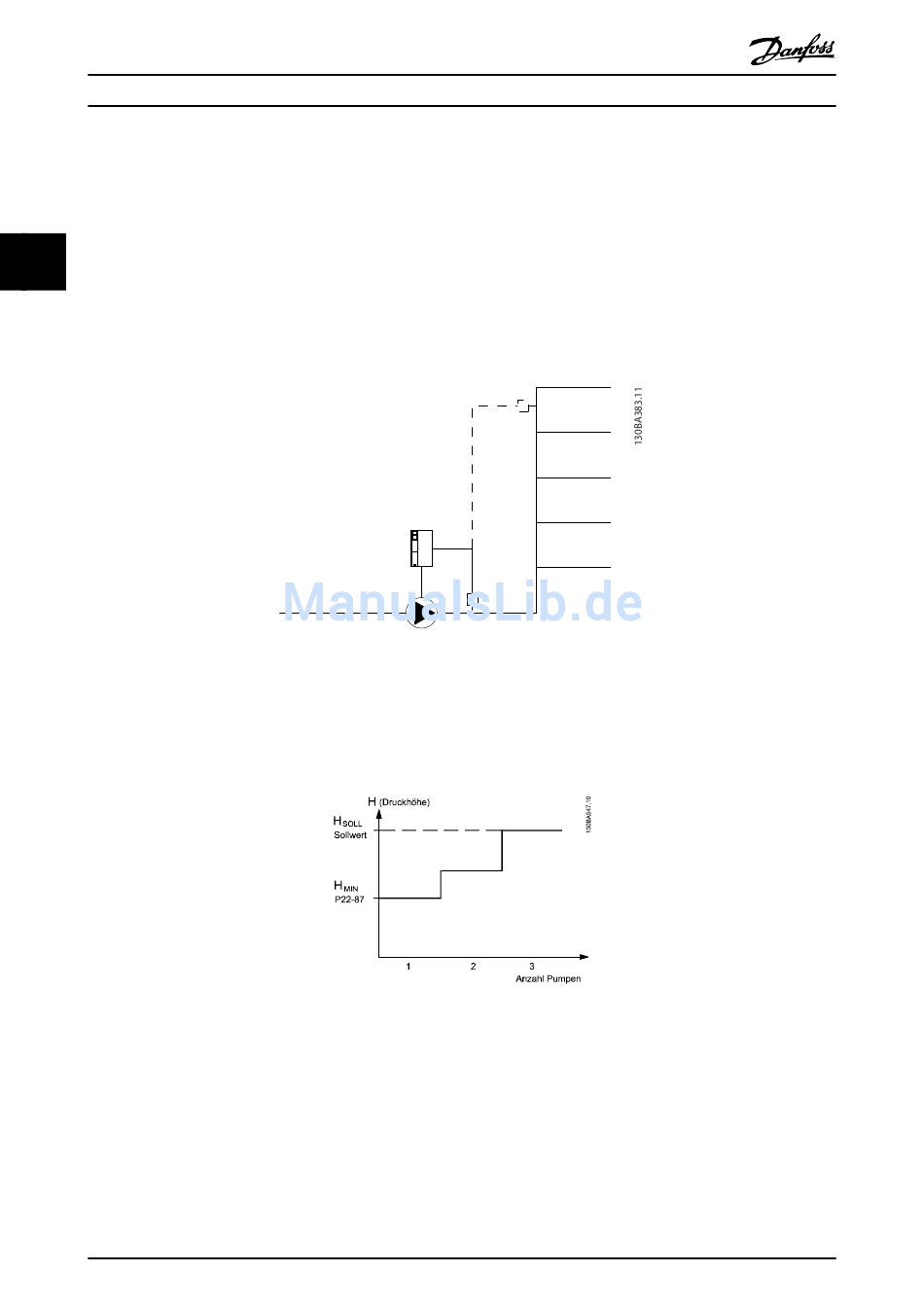

Manchmal ist es nicht möglich, einen Druckaufnehmer an einem weiter entfernten Punkt in der Anlage anzubringen und er
kann nur nahe am Lüfter-/Pumpenauslass aufgestellt werden. Der Durchflussausgleich arbeitet, indem er den Sollwert gemäß
der Ausgangsfrequenz ändert, die fast proportional zum Durchfluss ist, und damit höhere Verluste bei höheren Durchfluss-
3 3 mengen ausgleicht.
H (Solldruck) ist der Sollwert für Betrieb mit
DESIGN
Rückführung (PI) des Frequenzumrichters und wird wie bei
Es wird Schlupfausgleich und als Einheit UPM empfohlen.
HINWEIS
Bei gleichzeitiger Verwendung von Durchflussausgleich und
Kaskadenregler (Parametergruppe 25-**) wird der
tatsächliche Sollwert nicht durch die Drehzahl (Durchfluss),
sondern durch die Anzahl der eingeschalteten Pumpen
bestimmt. Siehe unten:
Es gibt zwei Methoden, die eingesetzt werden können. Dies hängt davon ab, ob die Drehzahl (Frequenz) am Systemausle-
gungspunkt bekannt ist.
160
Programmierhandbuch für VLT
Betrieb mit Rückführung ohne Durchflussausgleich
eingestellt.
