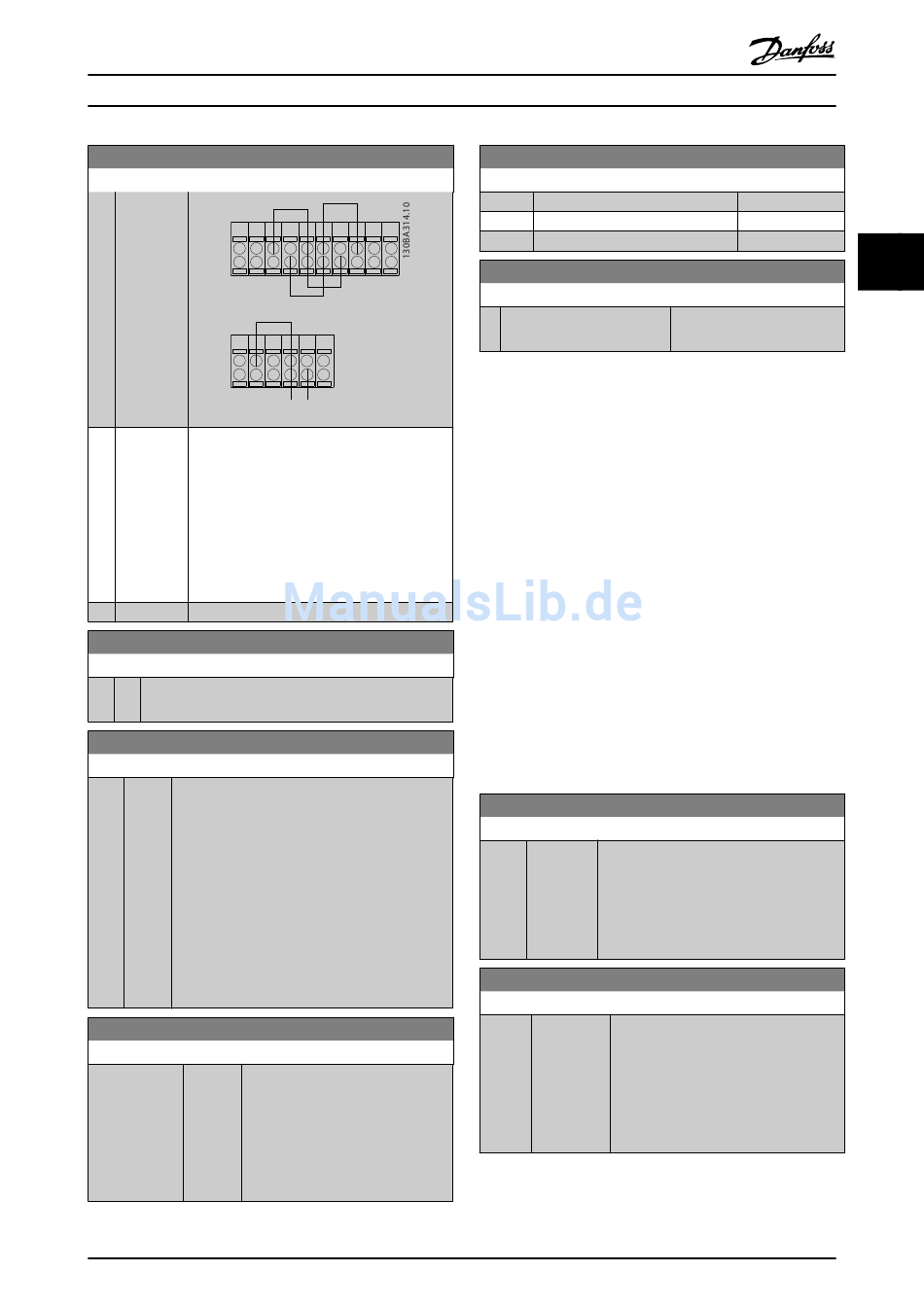

Parameterbeschreibung
14-22 Betriebsart
Option:
Funktion:
12
13
39 42
[2]
Initiali-
Initialisierung [2] ist zu wählen, um alle Parame-
sierung
terwerte auf die Werkseinstellung
zurückzusetzen (ausgenommen 15-03 Anzahl
Netz-Ein, 15-04 Anzahl Übertemperaturen und
15-05 Anzahl Überspannungen). Nach Auswahl
von Initialisierung ist der Frequenzumrichter aus-
und wieder einzuschalten.
14-22 Betriebsart stellt sich selbst auf Normal
Betrieb [0] zurück.
[3]
Bootmodus
14-23 Typencodeeinstellung
Option: Funktion:
Typencode umschreiben. Dieser Parameter legt den
passenden Typencode für den FC fest.
14-25 Drehmom.grenze Verzögerungszeit
Range:
Funktion:
60 s
[0 -
Eingabe einer Verzögerungszeit bei Erreichen der
*
60 s]
Drehmomentgrenze in Sekunden. Wenn das
Ausgangsdrehmoment die Drehmomentgrenzen
(4-16 Momentengrenze motorisch und
4-17 Momentengrenze generatorisch) überschreitet,
wird eine Warnung ausgegeben. Wenn diese
Warnung über den in diesem Parameter
angegebenen Zeitraum aktiv war, schaltet der
Frequenzumrichter ab. Die Abschaltverzögerung
wird durch Einstellung des Parameters auf 60 s =
AUS deaktiviert. Die thermische Überwachung ist
jedoch weiterhin aktiv.
14-26 WR-Fehler Abschaltverzögerung
Range:
Funktion:
Application
[0 - 35
Mit diesem Parameter kann eine
dependent
s]
autom. Abschaltung nach
*
Überschreiten der Überspannungs-
grenzen aktiviert werden. Die Zeit gibt
an, wie lange die Grenzen
überschritten werden dürfen, bevor
abgeschaltet wird.
Programmierhandbuch für VLT
18
19
27
29
32
33 20
37
50
53
54
55
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
14-28 Produktionseinstellungen
Option:
[0]
Normal Betrieb
*
[1]
Quitt. Service
[2]
Produktionsmodus ei
14-29 Servicecode
Range:
0
[-2147483647 - 2147483647 ] Parameter für den Danfoss-
*
3.14.4 14-3* Stromgrenze
Der Frequenzumrichter hat einen integrierten Stromgren-
zenregler, der aktiviert wird, wenn der Motorstrom und
somit das Drehmoment die in 4-16 Momentengrenze
motorisch und 4-17 Momentengrenze generatorisch
eingestellten Drehmomentgrenzen überschreitet.
Bei Erreichen der generatorischen oder motorischen
Stromgrenze versucht der Frequenzumrichter schnellst-
möglich, die eingestellten Drehmomentgrenzen wieder zu
unterschreiten, ohne die Kontrolle über den Motor zu
verlieren.
Solange der Stromgrenzenregler aktiv ist, kann der Frequen-
zumrichter nur über einen Digitaleingang, eingestellt auf
Motorfreilauf (inv.) [2] oder Motorfreilauf/Reset [3] gestoppt
werden. Ein Signal an den Klemmen 18 bis 33 wird erst aktiv
sein, wenn der Frequenzumrichter sich außerhalb der
Stromgrenze befindet.
Durch Verwendung eines Digitaleingangs, eingestellt auf
Motorfreilauf (inv.) [2] oder Motorfreilauf/Reset [3], verwendet
der Motor die Rampenzeit Ab nicht, da der Frequenzum-
richter im Freilauf ist.
14-30 Regler P-Verstärkung
Range:
Funktion:
100 %
[0 - 500 %] Mit diesem Parameter kann der P-Anteil der
*
PI-Regelung des Stromgrenzenreglers
optimiert werden. Einstellung auf einen
höheren Wert bewirkt schnellere Reaktionen.
Eine zu hohe Einstellung führt jedoch zu
Instabilität.
14-31 Regler I-Zeit
Range:
Funktion:
0.020 s
[0.002 -
Mit diesem Parameter kann die Integrati-
*
2.000 s]
onszeit der PI-Regelung des
Stromgrenzenreglers optimiert werden.
Einstellung auf einen niedrigeren Wert
bewirkt schnellere Reaktion. Eine zu
niedrige Einstellung führt jedoch zu
Instabilität.
Funktion:
Funktion:
Service.
