1.1.15. Bedienung der numerischen Bedieneinheit LCP 101

Die folgenden Anweisungen gelten für das nu-
merische LCP (LCP 101).
Die Bedieneinheit ist in vier funktionelle Grup-
pen unterteilt:
1.
2.
3.
4.
Wählen Sie eine der folgenden Betriebs-
arten:
[Status]:
zumrichters oder des Motors an.
Bei einem Alarm schaltet das LCP 101 auto-
matisch in den Zustandsmodus.
Alarme werden mit dem zugehörigen Alarm-
code angezeigt.
[Quick Menu] oder [Main Menu]:
zum Zugriff und Programmieren aller Parame-
ter.
Kontroll-Anzeigen (LEDs):
•
•
•
Main Menu
Die meisten Parametereinstellungen können direkt über das Bedienfeld geändert werden, sofern
über Parameter 0-60, 0-61, 0-65 oder 0-66 kein Passwort eingerichtet wurde.

Quick Setup

des Frequenzumrichters eingestellt werden.
Die Parameterwerte können mit den Pfeiltasten nach oben und unten geändert werden, wenn der
jeweilige Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu] wiederholt drücken, bis die Hauptmenü-
Anzeige leuchtet.
Wählen Sie die Parametergruppe [xx-__] und drücken Sie [OK].
Numerisches Display.
Menütasten mit Anzeige-LEDs - Pa-
rameter ändern und zwischen Dis-
playfunktionen umschalten.
Navigationstasten und Kontroll-An-
zeigen (LEDs).
Bedientasten mit Kontroll-Anzeigen
(LEDs).
ACHTUNG!
Das Kopieren von Parametern
ist mit der numerischen LCP Be-
dieneinheit (LCP 101) nicht
möglich.
Zeigt den Zustand des Frequen-
On (Grüne LED): zeigt an, dass das
Gerät betriebsbereit ist.
Warn. (Gelbe LED): zeigt eine War-
nung an.
Alarm (Rot blinkende LED): Zeigt ei-
nen Alarmzustand an.
dient zum Zugriff und Programmieren aller Parameter.
bietet Zugriff auf die Kurzinbetriebnahme, bei der nur die wichtigsten Parameter
®
MG.20.O2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.

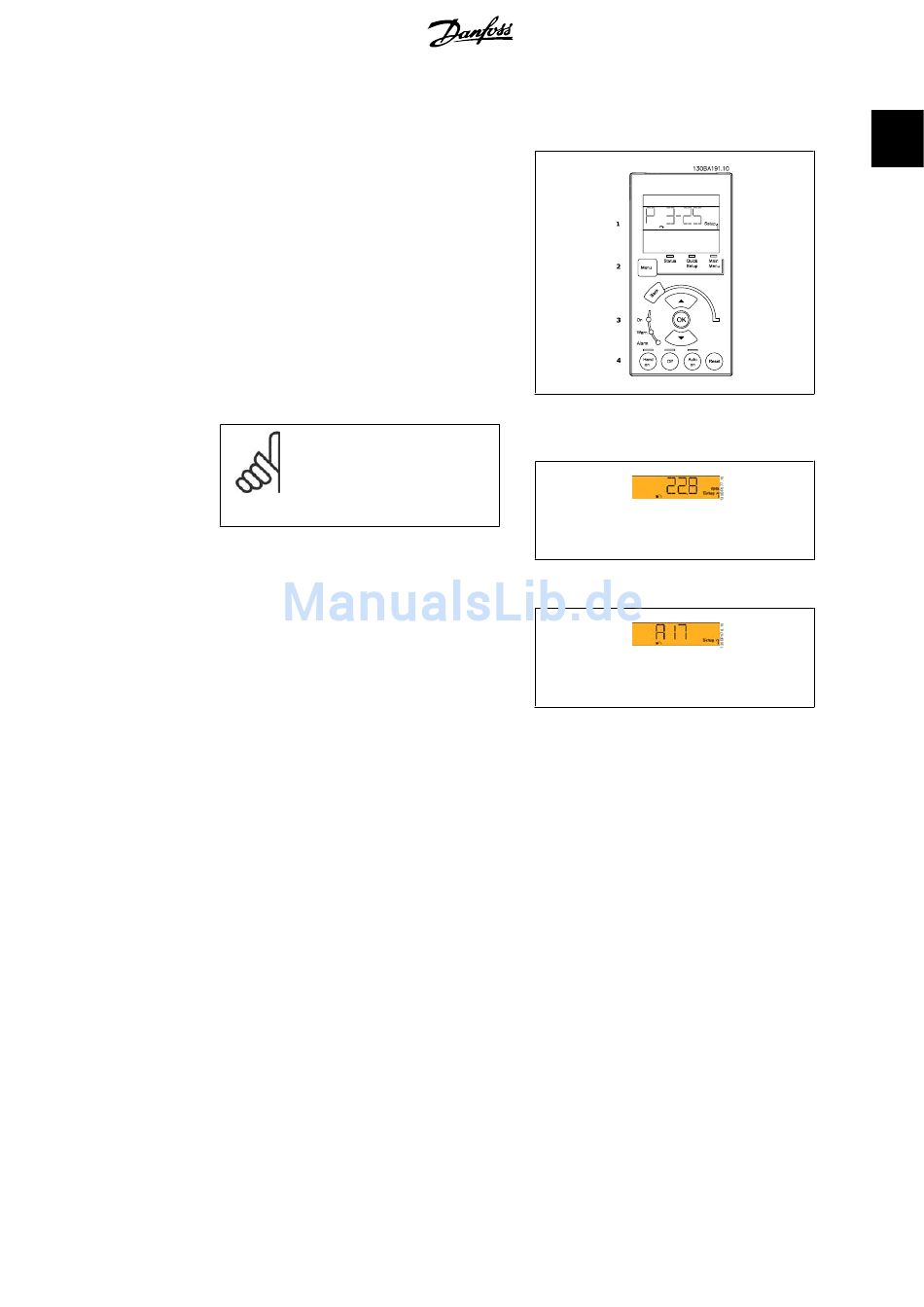

Abbildung 1.14: Numerische LCP Bedieneinheit
LCP101
Abbildung 1.15: Beispiel für Zustandsanzeige
dient
Abbildung 1.16: Beispiel für Alarmanzeige
[Menu]-Taste
[Menu] wählt eine der folgenden Betriebsar-
ten:
• Zustand
• Kurzinbetriebnahme
• Hauptmenü
1. Programmieren
