Parameterbeschreibung
HINWEIS
Beim Einbau einer Optionskarte mit analoger E/A, MCB 109,
wird zusätzlich eine Batteriesicherung von Datum und
Uhrzeit durchgeführt.
23-54 Reset Energieprotokoll
Option: Funktion:
Bei Wahl von Reset [1] werden alle Werte in den
Energieprotokollzählern aus 23-53 Energiepro-
tokoll zurückgesetzt. Nach Betätigen von OK
ändert sich die Einstellung des Parameterwerts
automatisch auf Kein Reset [0].
[0] Kein Reset
*
[1] Reset

3.21.4 23-6* Trenddarstellung

Mit der Trenddarstellung wird eine Prozessvariable über
einen Zeitraum überwacht und gespeichert, wie oft die
Daten in jeden der benutzerdefinierten Datenbereiche fallen.
Dies gibt einen schnellen Überblick und zeigt, an welcher
Stelle Betriebsverbesserungen konzentriert werden müssen.
Um den Vergleich aktueller Werte für eine ausgewählte
Betriebsvariable mit Daten für einen bestimmten Referenz-
zeitraum für die gleiche Variable zu ermöglichen, können
zwei Datensätze für die Trenddarstellung erstellt werden.
Dieser Referenzzeitraum kann vorprogrammiert werden
(23-63 Zeitablauf Startzeitraum und 23-64 Zeitablauf
Stoppzeitraum). Die zwei Datensätze können in
23-61 Kontinuierliche BIN Daten (aktuell) und 23-62 Zeitablauf
BIN Daten (Referenz) abgelesen werden.
Eine Trenddarstellung kann für die folgenden Betriebsva-
riablen erstellt werden:
- Leistung
- Strom
- Ausgangsfrequenz
- Motordrehzahl
Die Trenddarstellungsfunktion umfasst zehn Zähler (die
einen Bin (Behälter) bilden) für jeden Datensatz, welche die
Zahl von Registrierungen enthalten und widerspiegeln, wie
häufig die Betriebsvariable in jeden der zehn vordefinierten
Intervalle fällt. Die Sortierung basiert auf einem Relativwert
der Variablen.
Programmierhandbuch für VLT
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
Der Relativwert für die Betriebsvariable ist:
Ist/Nenn * 100 %
für Leistung und Strom und
Ist/Max * 100 %
für Ausgangsfrequenz und Motordrehzahl.
Die Länge jedes Intervalls kann individuell eingestellt
werden, die Werkseinstellung ist jedoch 10 % für jedes
Intervall. Leistung und Strom können den Nennwert
überschreiten, aber diese Registrierungen werden im Zähler
90 % - 100 % (MAX) eingeschlossen.

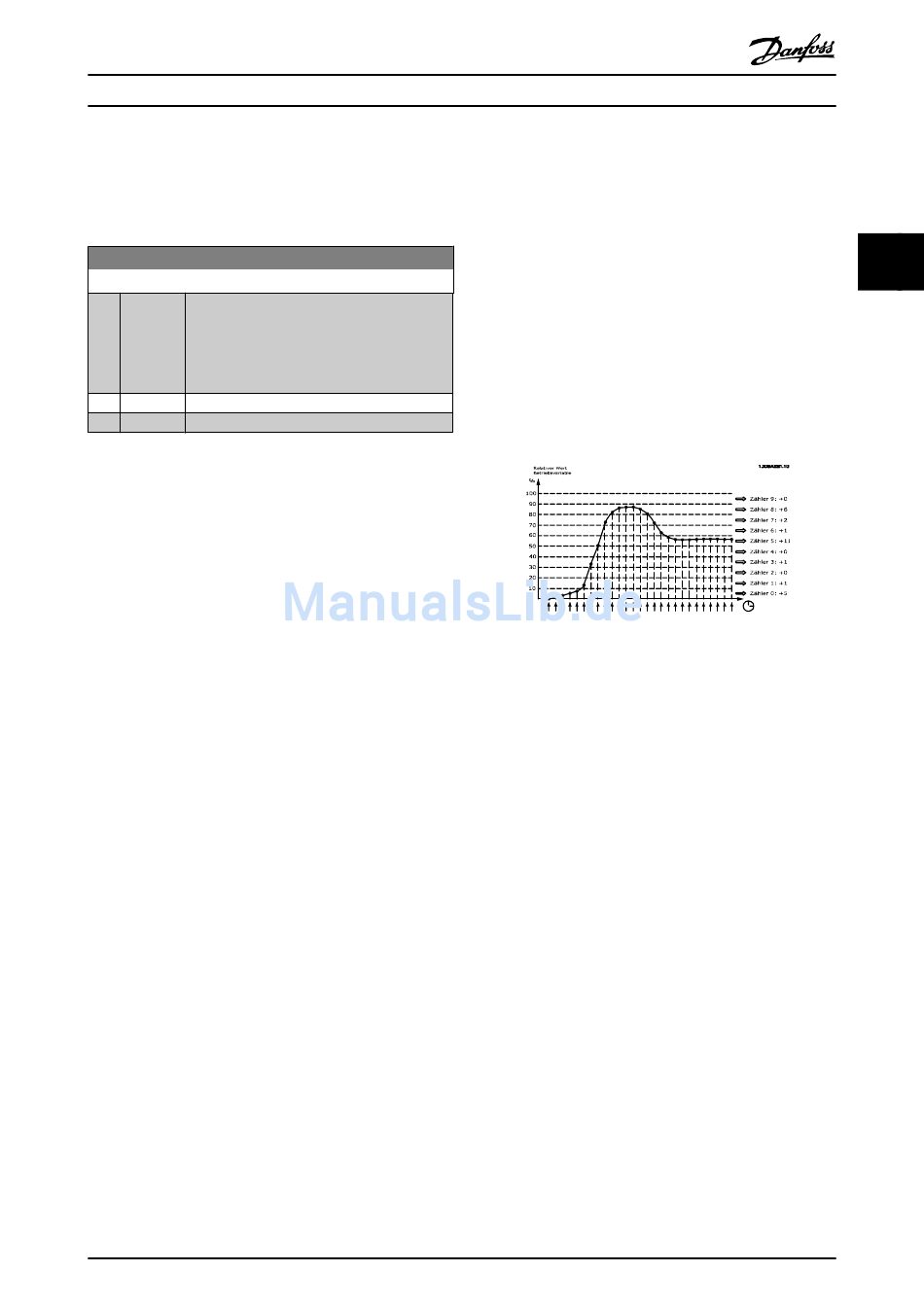

Einmal pro Sekunde wird der Wert der gewählten Betriebsva-
riable registriert. Wurde ein Wert registriert, der 13 %
entspricht, wird der Zähler „10 % - <20 %" mit dem Wert „1"
aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird „10" zum
Zählerwert addiert.
Der Inhalt des Zählers kann als Balken am LCP angezeigt
werden. Wählen Sie Quick-Menü > Protokolle: Trenddar-
stellung kont. Bin / Trenddarstellung getimter Bin /
Trendvergleich.
HINWEIS
Der Zähler beginnt bei Netz-Ein des Frequenzumrichters mit
dem Zählen. Aus- und Einschalten kurz nach einem Reset
stellt die Zähler auf null. Die EEProm-Daten werden stündlich
aktualisiert.
