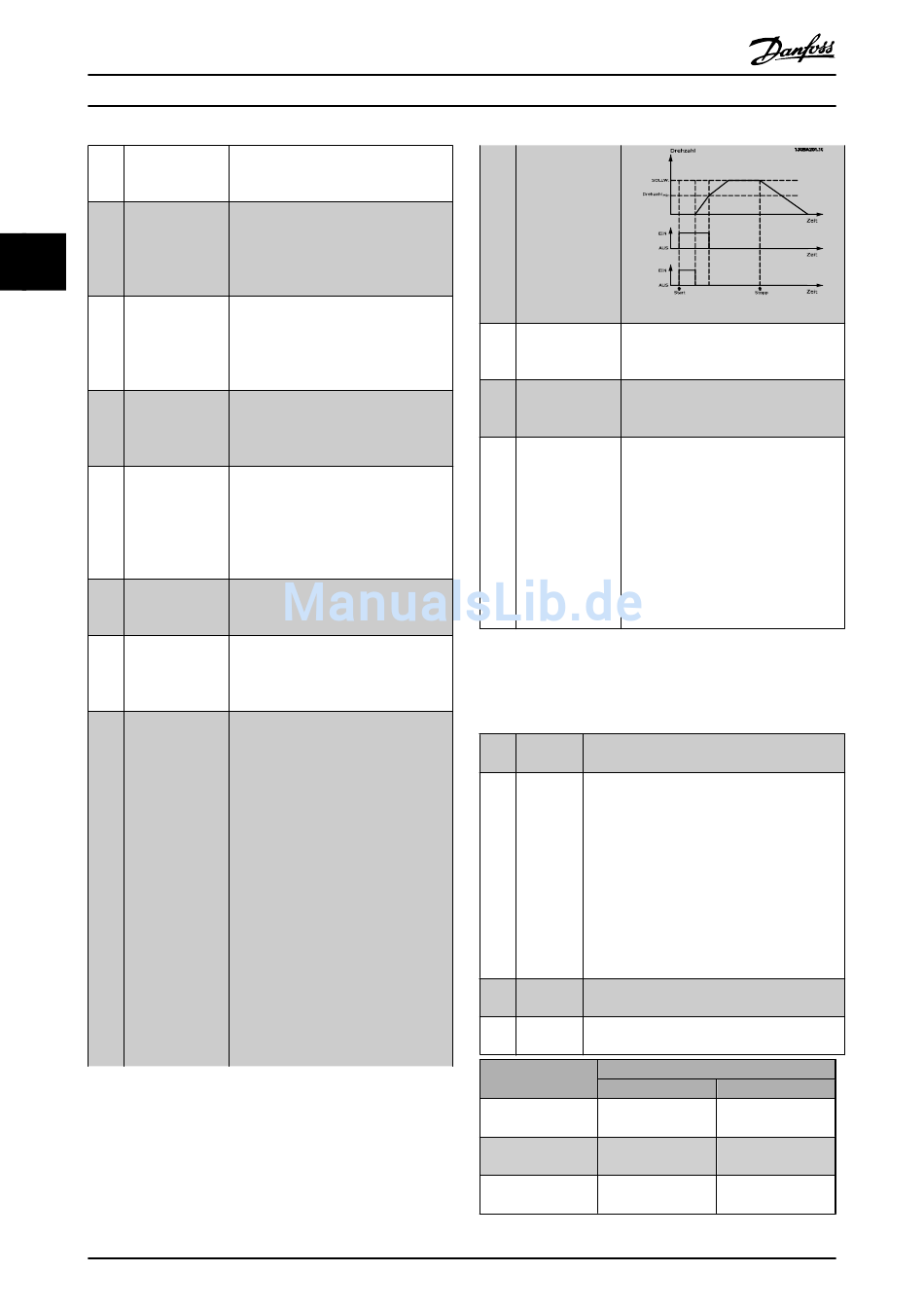

[180] Uhr Fehler
[181] Vorbeugende
Wartung
3 3
[190] K. Durchfluss
[191] Trockenlauf
[192] Kennlinienende
[193] Energie-
sparmodus
[194] Riemenbruch
[195] Bypassventil-
steuerung
68
Programmierhandbuch für VLT
Die Uhrfunktion wurde wegen eines
Stromausfalls auf die Werkseinstellung
(2000-01-01) gesetzt.
Die Zeit für eines oder mehrere der
vorbeugenden Wartungsereignisse in
23-10 Wartungspunkt, Vorbeugender
Wartungspunkt, ist für die Aktion aus
23-11 Wartungsaktion abgelaufen.
Falls diese Option in 22-21 Erfassung
Leistung tief und/oder 22-22 Erfassung
Drehzahl tief aktiviert ist, wurde eine
Situation ohne Durchfluss oder mit
minimaler Drehzahl erkannt.
Eine Trockenlaufbedingung wurde
erkannt. Diese Funktion muss in
22-26 Trockenlauffunktion aktiviert
worden sein.
Es wurde eine Pumpe erkannt, die eine
bestimmte Zeit lang bei maximaler
Drehzahl gelaufen ist, ohne den
eingestellten Druck zu erreichen. Zum
Aktivieren dieser Funktion siehe
22-50 Kennlinienendefunktion.
Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Par. 22-4*.
Eine Riemenbruchbedingung wurde
erkannt. Diese Funktion muss in
22-60 Riemenbruchfunktion aktiviert
worden sein.
Die Bypassventilsteuerung (Digital-/
Relaisausgang im Frequenzumrichter)
wird in Kompressoranlagen zur
Entlastung des Kompressors während
der Inbetriebnahme durch ein Bypass-
ventil verwendet. Nach dem Startbefehl
öffnet sich das Bypassventil, bis der
Frequenzumrichter 4-11 Min. Drehzahl
[UPM] erreicht hat. Das Bypassventil
schließt sich nach Erreichen des
Grenzwerts und der Kompressor arbeitet
normal. Dieser Vorgang wird erst nach
einem neuen Start aktiviert und die
Frequenzumrichterdrehzahl ist während
des Empfangs des Startsignals null.
1-71 Startverzög. kann zur Verzögerung
des Motorstarts verwendet werden. Die
Bypassventilsteuerung arbeitet nach
dem Prinzip:
MG.11.CB.03 - VLT® ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
[196] Notfallbetrieb Der Frequenzumrichter arbeitet im
Notfallbetrieb. Siehe Parameter-
gruppe24-0* Notfallbetrieb.
[197] Notfallbetrieb war Der Frequenzumrichter hat im Notfall-
aktiv. betrieb gearbeitet, befindet sich jetzt
allerdings wieder im normalen Betrieb.
[198] FU-Bypass Als Signal zum Aktivieren eines externen,
elektromechanischen Bypass, der den
Motor direkt einschaltet. Siehe 24-1* FU-
Bypass.
Bei aktivierter Funktion „FU-Bypass" ist
der Frequenzumrichter nicht mehr
sicherheitszertifiziert (für die
Verwendung der Funktion „Sicherer
Stopp" in Versionen, die diese Funktion
unterstützen).
Die nachstehenden Einstellungsoptionen beziehen sich auf
den Kaskadenregler.
Zu Schaltplänen und Parametereinstellungen siehe Gruppe
25-**.
[200] Vollka- Alle Pumpen laufen mit voller Drehzahl.
pazität
[201] Pumpe1 Eine oder mehrere Pumpen, die vom Kaskaden-
läuft regler gesteuert werden, laufen. Die Funktion
hängt auch von der Einstellung in 25-06 Anzahl
der Pumpen ab. Bei Einstellung Nein [0] bezieht
sich Pumpe 1 auf die Pumpe, die von Relais
RELAIS1 gesteuert wird, usw. Bei Wahl von Ja [1]
bezieht sich Pumpe 1 auf die Pumpe, die nur
vom Frequenzumrichter gesteuert wird (ohne
eines der integrierten Relais), und Pumpe 2 auf
die Pumpe, die von Relais RELAIS1 gesteuert
wird. Siehe nachstehende Tabelle:
[202] Pumpe2 Siehe [201]
läuft
[203] Pumpe3 Siehe [201]
läuft
Einstellung in Par. Einstellung in 25-06 Anzahl der Pumpen
5-3*
[0] Nein
[200] Pumpe 1 läuft Gesteuert über
RELAIS1
[201] Pumpe 2 läuft Gesteuert über
RELAIS2
[203] Pumpe 3 läuft Gesteuert über
RELAIS3
[1] Ja
Gesteuert über
Frequenzumrichter
Gesteuert über
RELAIS1
Gesteuert über
RELAIS2
